基于FPGA的饮料售卖机设计VHDL代码VIVADO仿真

名称：基于FPGA的饮料售卖机设计VHDL代码VIVADO仿真

软件：VIVADO

语言：VHDL

代码功能：

功能：

1、饮料有5元和10元两种，机器能识别的币有5元、10元、20元三种，钞票识别是由收钞机完成，钞票识别模块通过三个开关量信号反馈识别到的钞票，平时全部为高电平，识别到一种有效钞票时，对应开关量信号会出现一个低电平脉冲，若出现不能识别或者不是三种钞票之一的钞票，三个开关量全输出低电平脉冲，售卖机的一个红灯闪烁，到投入正确的钞票为止。

2、售卖过程是：两种饮料分别有一个按钮，当按下对应按钮，该饮料的指示灯亮，等投入对应数量货币时，启动电机，将对应饮料推出，设置一个开关量能检测到饮料已经成功推出，成功推出后，停止电机推出，同时指示灯熄灭。

3、若投入的币大于了对应的销售金额，需要根据实际情况找零，找零是各通过一个开关量信号给收钞机，平时两个信号为低电平，当需要找零时，对应信号线置高，表示需要吐出一张对应的币。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

1. 工程文件

2. 程序文件

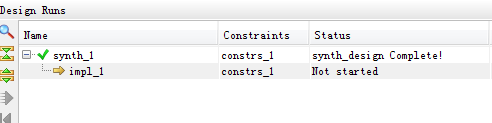

3. 程序编译

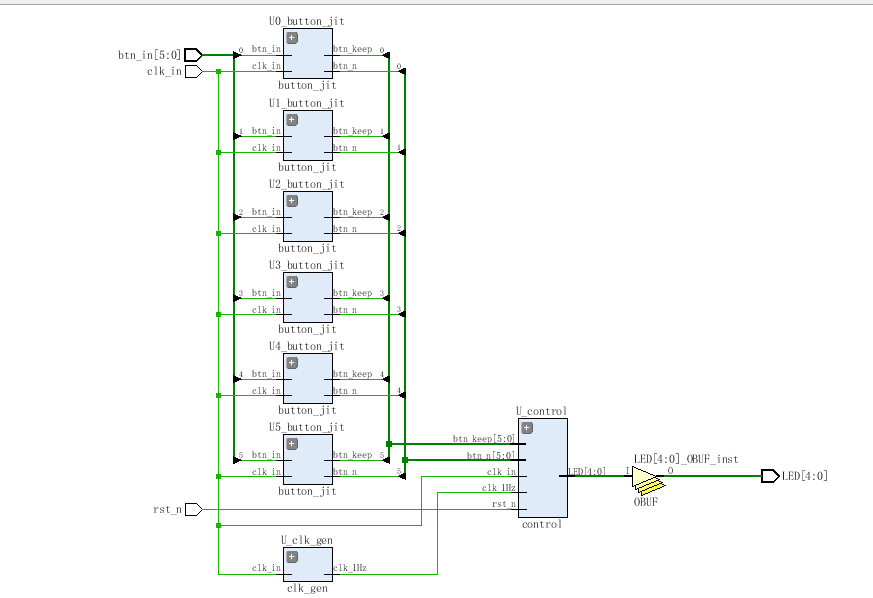

4. RTL图

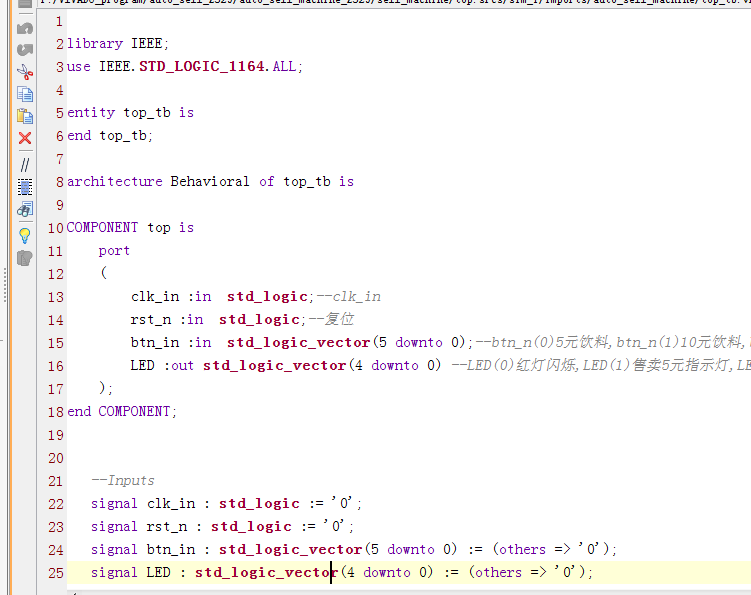

5. Testbench

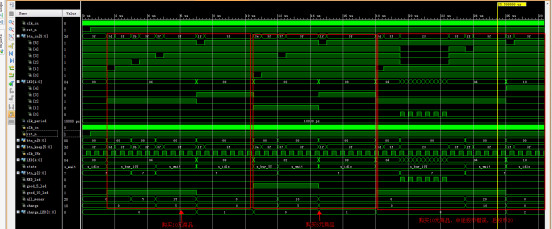

6. 仿真图

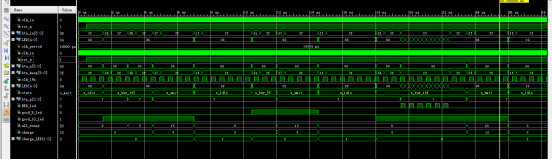

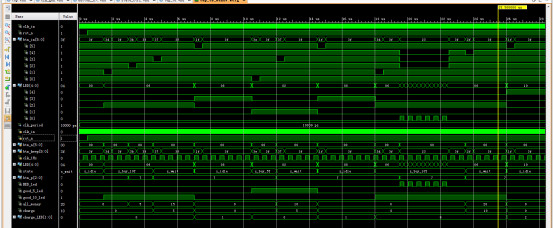

整体仿真图

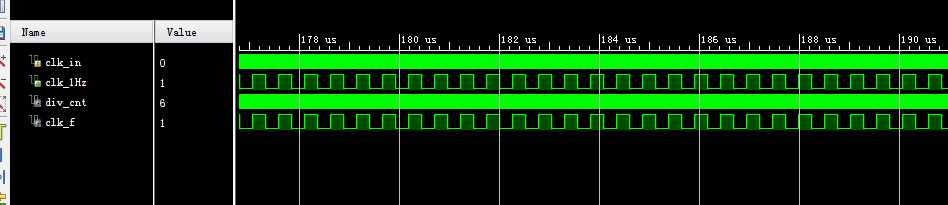

分频模块

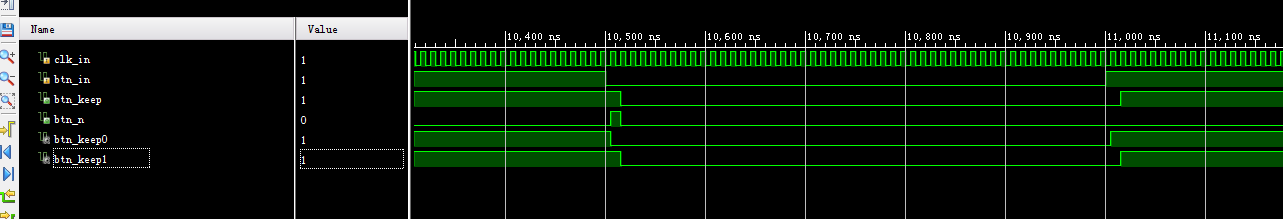

按键下降沿模块

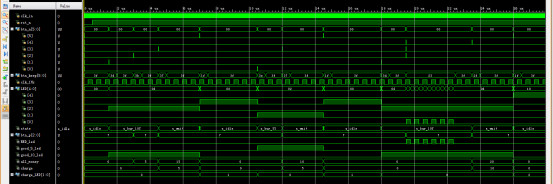

控制模块

部分代码展示:

library?IEEE;
use?IEEE.STD_LOGIC_1164.ALL;
--顶层模块
entity?top?is
????port
(
clk?:in??std_logic;--clk
rst_n?:in??std_logic;--复位
btn_in?:in??std_logic_vector(5?downto?0);--btn_n(0)5元饮料,btn_n(1)10元饮料,btn_n(2)5元,btn_n(3)10元,btn_n(4)20元,btn_n(5)饮料推出
LED?:out?std_logic_vector(4?downto?0)?--LED(0)红灯闪烁,LED(1)售卖5元指示灯,LED(2)售卖10元指示灯,LED(3)5元找零信号,LED(4)10元找零信号
);
end?top;
architecture?Behavioral?of?top?is
--分频模块
component?clk_gen?is
port
(
clk_in?:in??std_logic;--clk_in?50MHz
clk_1Hz??:out?std_logic?--1Hz信号输出
);
end?component;
--按键下降沿检测
component?button_jit?is
port
(
clk_in???:in??std_logic;--clk_in
btn_in?????:in??std_logic;--按键信号输入
btn_keep?:out?std_logic;?--按键值输出
btn_n??:out?std_logic?--按键标志信号输出
);
end?component;
--控制模块
entity?control?is
????port
(
clk_in???:in??std_logic;--clk_in
rst_n???:in??std_logic;--rst低有效
btn_n??:in??std_logic_vector(5?downto?0);--btn_n(0)5元饮料,btn_n(1)10元饮料,btn_n(2)5元,btn_n(3)10元,btn_n(4)20元,btn_n(5)检测饮料推出
btn_keep?:in??std_logic_vector(5?downto?0);--按键值信号输入
clk_1Hz???:in??std_logic;--1Hz时钟输入
LED???????:out?std_logic_vector(4?downto?0)--LED(0)红灯闪烁,LED(1)售卖5元指示灯,LED(2)售卖10元指示灯,LED(3)5元找零信号,LED(4)10元找零信号
);
end?control;
????
????signal?clk_1Hz:std_logic;
signal?clk_in:std_logic;
????signal?btn_n:?std_logic_vector(5?downto?0);
signal?btn_keep:?std_logic_vector(5?downto?0);
begin
--分频模块
U_clk_gen:?clk_gen
port?map
(
clk_in?=>?clk_in,--clk?50MHz
clk_1Hz?=>?clk_1Hz?--1Hz信号输出
);
--按键下降沿检测
U0_button_jit?button_jit
port?map
(
clk_in=>?clk_in,--clk_in
btn_in=>?btn_in(0),--按键信号输入
btn_keep=>?btn_keep(0),?--按键值输出
btn_n=>?btn_n(0)?--按键标志信号输出
);
--按键下降沿检测
U1_button_jit?button_jit
port?map
(
clk_in=>?clk_in,--clk_in
btn_in=>?btn_in(1),--按键信号输入
btn_keep=>?btn_keep(1),?--按键值输出
btn_n=>?btn_n(1)?--按键标志信号输出
);
--按键下降沿检测
U2_button_jit?button_jit
port?map
(
clk_in=>?clk_in,--clk_in
btn_in=>?btn_in(2),--按键信号输入
btn_keep=>?btn_keep(2),?--按键值输出
btn_n=>?btn_n(2)?--按键标志信号输出
);
--按键下降沿检测
U3_button_jit?button_jit
port?map
(
clk_in=>?clk_in,--clk_in
btn_in=>?btn_in(3),--按键信号输入
btn_keep=>?btn_keep(3),?--按键值输出
btn_n=>?btn_n(3)?--按键标志信号输出
);
--按键下降沿检测
U4_button_jit?button_jit
port?map
(
clk_in=>?clk_in,--clk_in
btn_in=>?btn_in(4),--按键信号输入
btn_keep=>?btn_keep(4),?--按键值输出
btn_n=>?btn_n(4)?--按键标志信号输出
);

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=849
