饮料自动售货机设计Verilog代码VIVADO仿真

名称：饮料自动售货机设计Verilog代码VIVADO仿真

软件：VIVADO

语言：Verilog

代码功能：

饮料自动售货机

你将参与为部门休息室设计一个苏打汽水自动售货机。IEEE的学生会将给予不菲的奖学金，价格仅为25美分。机器接收5美分、一角硬币和二角五分硬币。当投入足够的硬币，苏打汽水自动售货机就会分配汽水和找零钱。

为这个苏打汽水自动售货机设计一个有限状态机控制器。有限状态机的输入是Nickel（5美分）、Dime（一角）和Quarter（两角五分），表示硬币已经投入机器。

假设在一个周期投一个硬币。输出是Dispense ReturnNickel、ReturnDime、ReturnTwoDime。

当有限状态机到达25美分时，它将给出Dispense和相应的Return输出，需要传递合适的找零。接着它将准备开始接收硬币以售卖下一瓶苏打汽水。

本资源赠送简易交通灯状态机代码。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

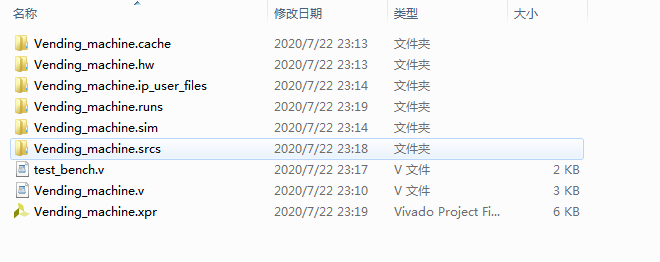

1.工程文件

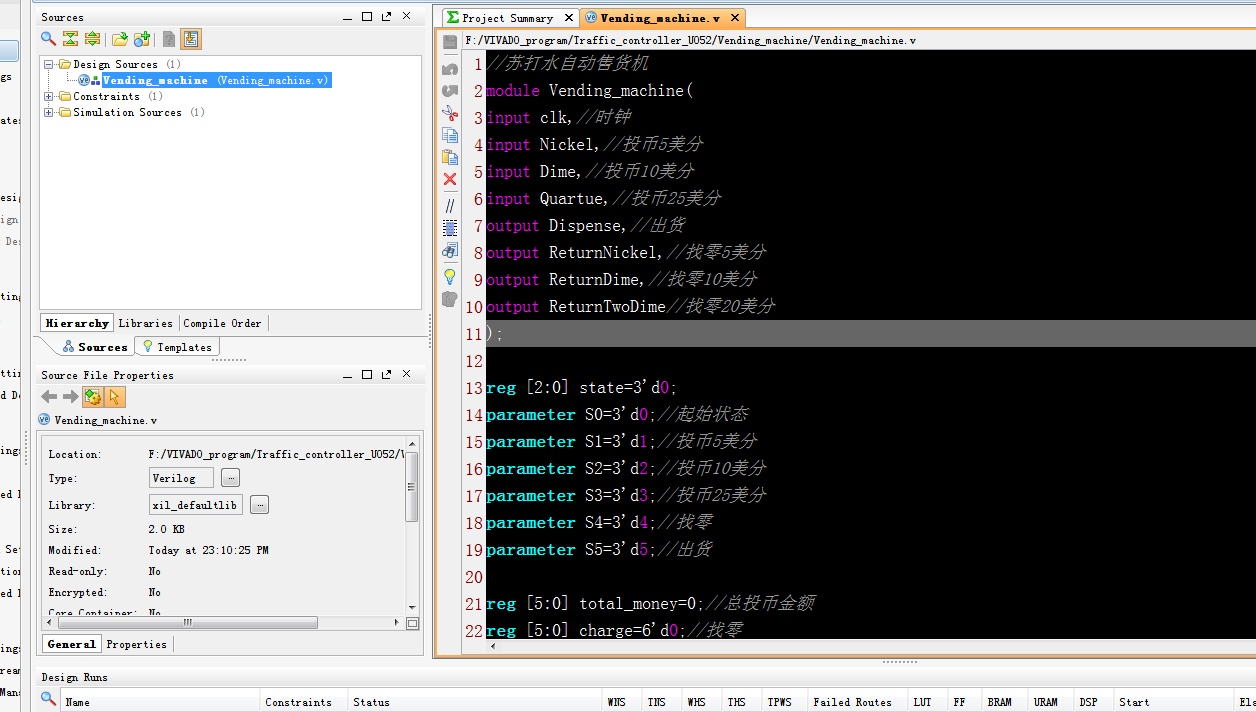

2.程序文件

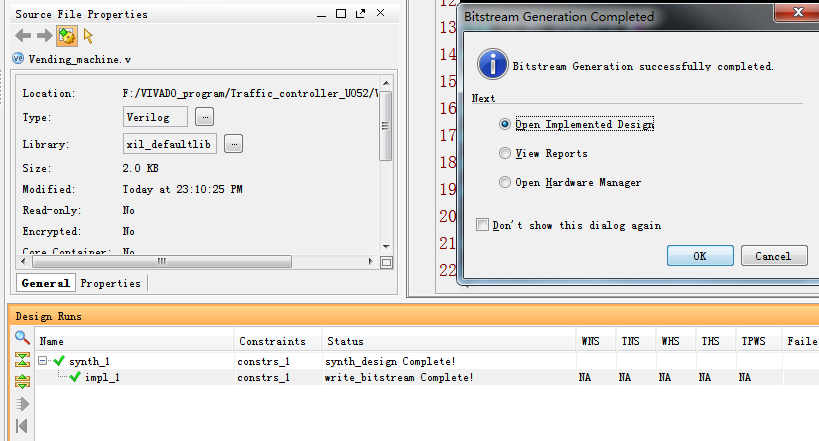

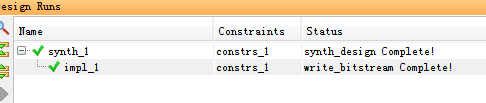

3.程序编译

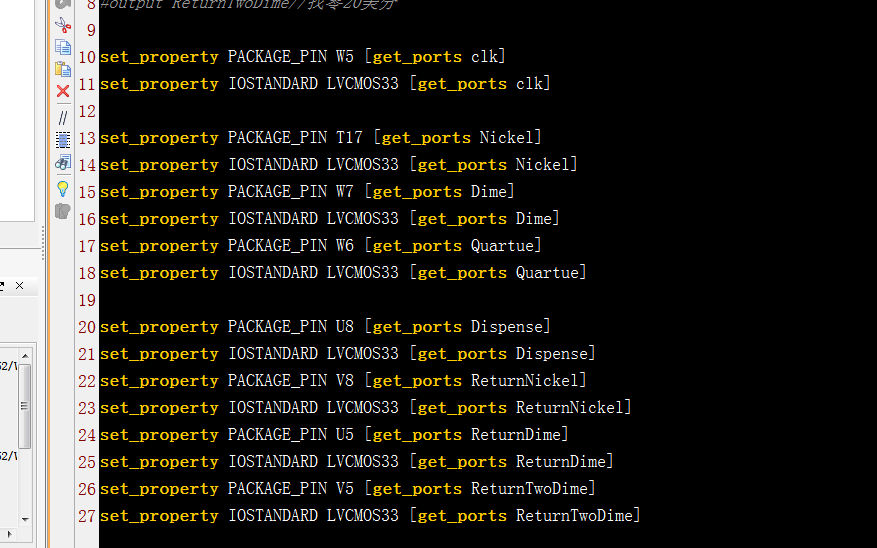

4.管脚分配

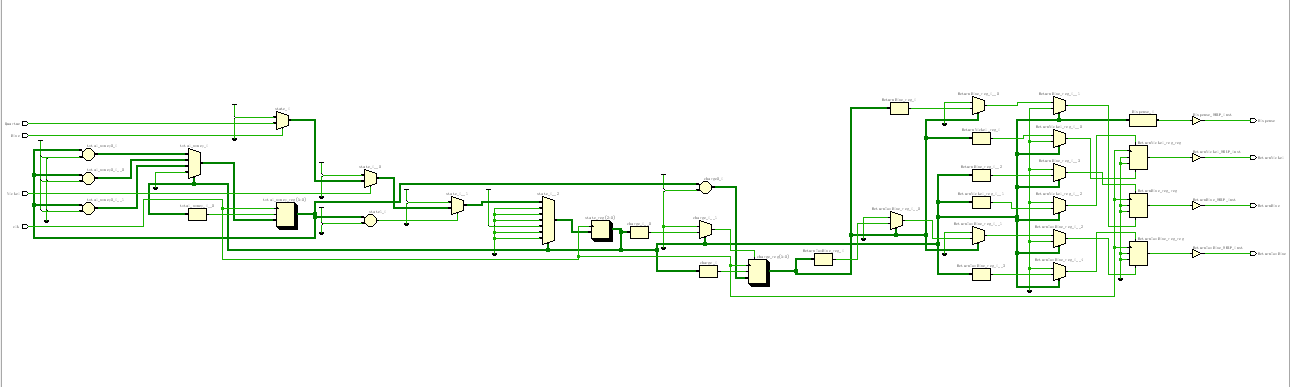

5.RTL图

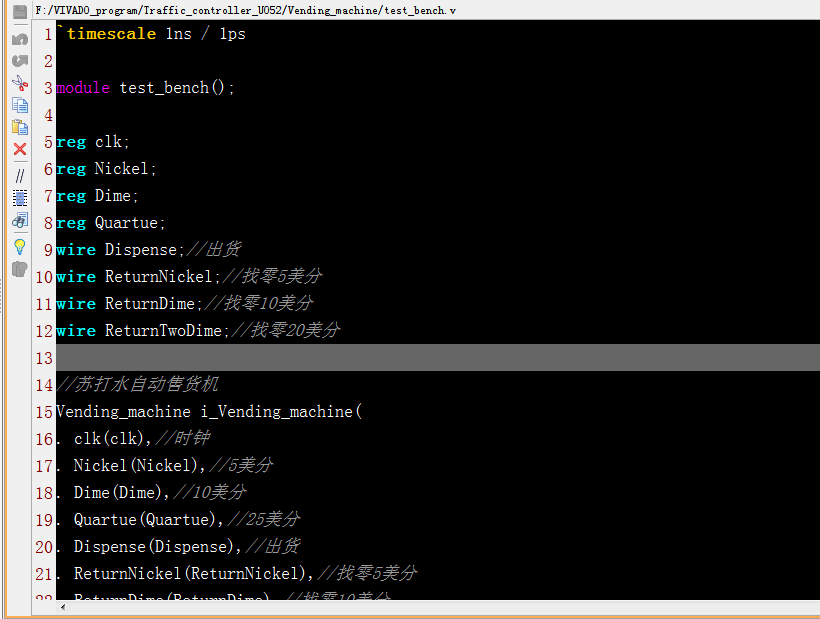

6.Testbench

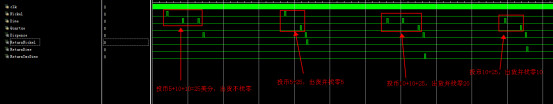

7.仿真图

部分代码展示:

//苏打水自动售货机
module?Vending_machine(
input?clk,//时钟
input?Nickel,//投币5美分
input?Dime,//投币10美分
input?Quartue,//投币25美分
output?Dispense,//出货
output?ReturnNickel,//找零5美分
output?ReturnDime,//找零10美分
output?ReturnTwoDime//找零20美分
);
reg?[2:0]?state=3'd0;
parameter?S0=3'd0;//起始状态
parameter?S1=3'd1;//投币5美分
parameter?S2=3'd2;//投币10美分
parameter?S3=3'd3;//投币25美分
parameter?S4=3'd4;//找零
parameter?S5=3'd5;//出货
reg?[5:0]?total_money=0;//总投币金额
reg?[5:0]?charge=6'd0;//找零
reg?ReturnNickel_reg=0;//找零5美分
reg?ReturnDime_reg=0;//找零10美分
reg?ReturnTwoDime_reg=0;//找零20美分
always@(posedge?clk)
case(state)
S0:
if(total_money>=25)//投币大于等于25
state<=S4;//找零
else?if(Nickel)//5美分
state<=S1;
else?if(Dime)//10美分
state<=S2;
else?if(Quartue)//25美分
state<=S3;
else
state<=S0;
S1://投币5美分
state<=S0;
S2://投币10美分
state<=S0;
S3://投币25美分
state<=S0;
S4://找零
state<=S5;
S5://出货
state<=S0;
default:state<=S0;
endcase
