【代码库】使用EZH在lpc55系列mcu中实现摄像头接口

使用EZH在lpc55系列mcu中实现摄像头接口

该演示介绍了用于 LPC55(S)xx 相机解决方案的并行接口。

相机界面可以作为相机使用的重要组成部分，如下所示：

? 物体检测

? 手势识别

? 颜色识别

? QR 码扫描等等。

支持的格式（8 位）：RGB565

? 最大图像传输速率：QVGA(320 × 240) 为 30 fps。对于 RAM 较小的部件，请减小图像尺寸并降低帧速率。

? 测试的相机模块：OV7673

? 只要提供相同的信号时序，其他相机模块也可以得到支持。

主板：LPCXpresso55S69

类别：图形、HMI

外设：I2C、GPIO、SPI、视频

工具链：MCUXpresso IDE

目录

1. 软件
2. 硬件
3. 设置
4. 结果
5. 支持
6. 发行说明

1.软件

• MCUXpresso IDE V11.9.0 或更高版本。
• SDK215000LPCXpresso55S69
• 适用于 Visual Studio Code 的 MCUXpresso：此示例支持适用于 Visual Studio Code 的 MCUXpresso，有关如何使用 Visual Studio Code 的更多信息请参阅此处。

2.硬件

• Micro USB 线缆
• LPCXpresso55S69
• 个人电脑
• OV7670摄像头模块
• Wareshare 2.8英寸TFT触摸屏

3. 设置

3.1 步骤 1

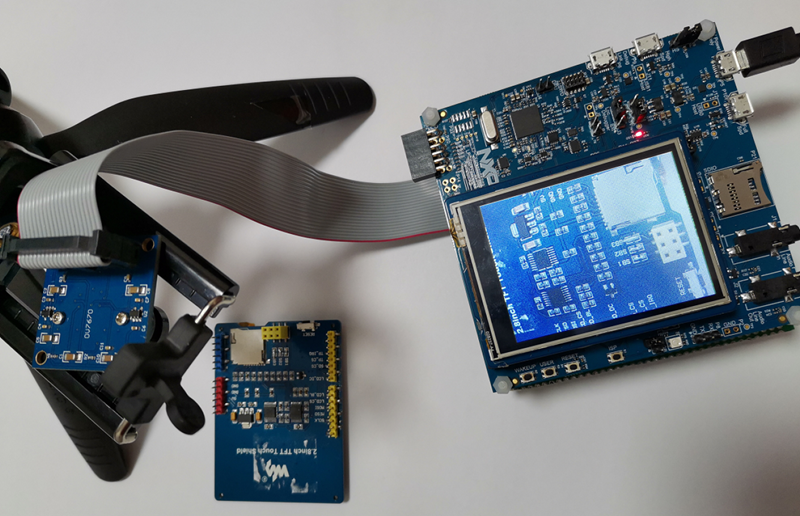

将Wareshare 2.8inch TFT Touch Shield与LPCXpresso55S69连接，将OV7670摄像头模块与LPCXpresso55S69连接，如下图所示：

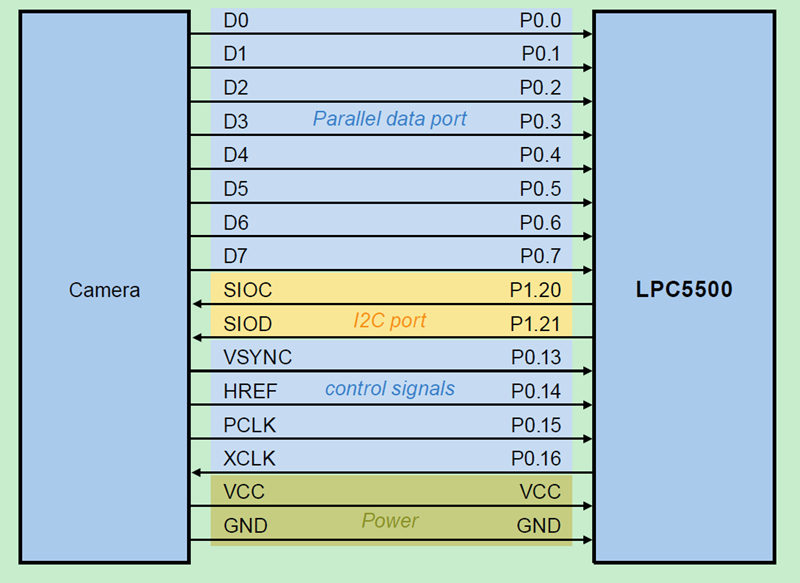

信号连接如下：

3.2 第 2 步

• 将项目导入 MCUXpresso IDE。

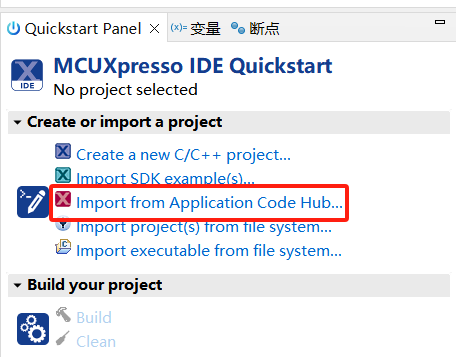

1. 打开 MCUXpresso IDE，在快速启动面板中，选择?从应用程序代码中心导入?。
   ?

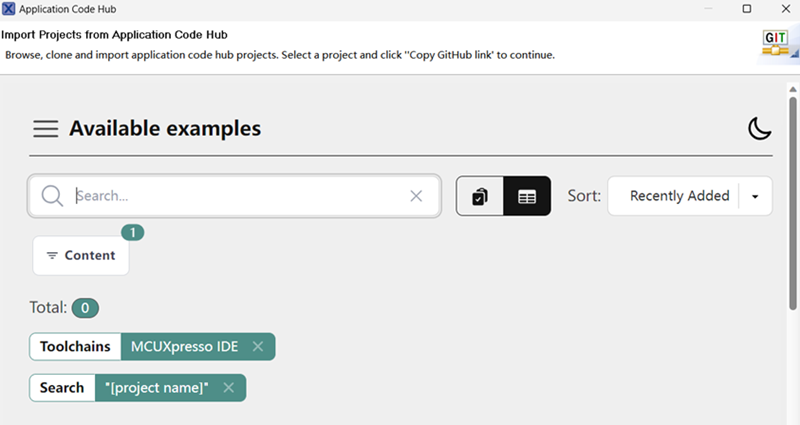

2. 在搜索栏中输入演示名称。

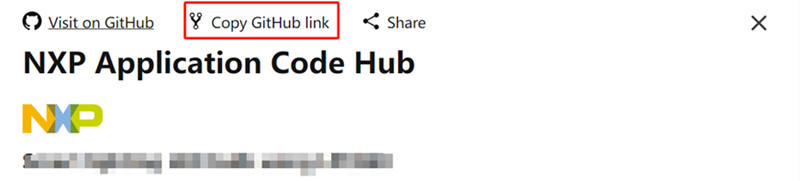

3. 点击?复制GitHub链接?，MCUXpresso IDE将自动检索项目属性，然后单击?下一步>?。
   ?

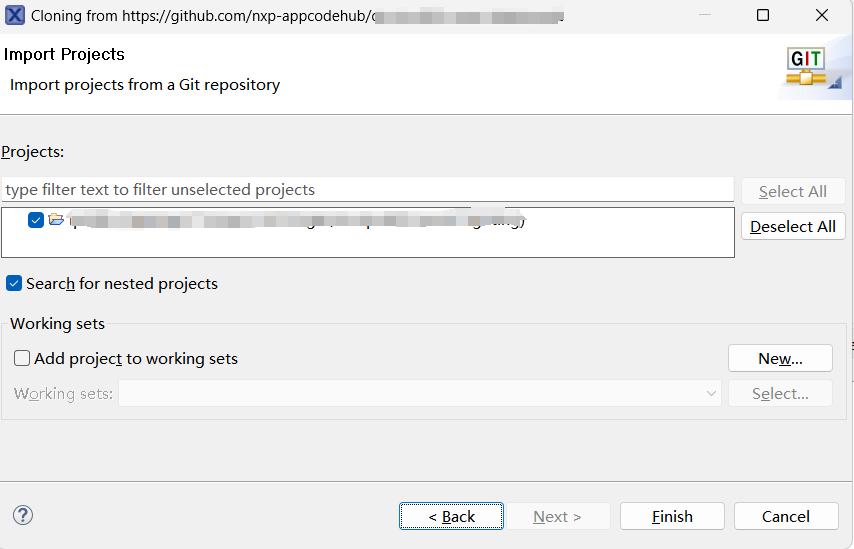

4. 选择主分支然后点击?Next>?，选择MCUXpresso工程，点击Finish按钮完成导入。
   ?

• 使用微型 USB 电缆连接 PC 主机和开发板上的 USB 端口 (J1)。
• 使用以下设置在 PC 上为串行设备打开串行终端：
  • 512000波特率
  • 8个数据位
  • 无奇偶校验
  • 一个停止位
  • 无流量控制
• 编译并下载到开发板。
• 重置并运行。

4.结果

演示结果如下：

?
