AM32 电调方案

项目介绍：

目前AM32电调网上售卖的型号各式各样,买了好几个都没法在四轴飞机上起飞，有的发热量比较大，有的一起飞就烧坏mos管，还有的飞控无法正确识别到电调，导致无法起飞，基于此困扰，我进行了电调的自主开发设计。

项目描述：

通过自制电调，实现自己组装的无人机能够正常起飞，不但学习到电调的相关知识，也更加有成就感。将方案分享给需要的小伙伴。

实现过程：

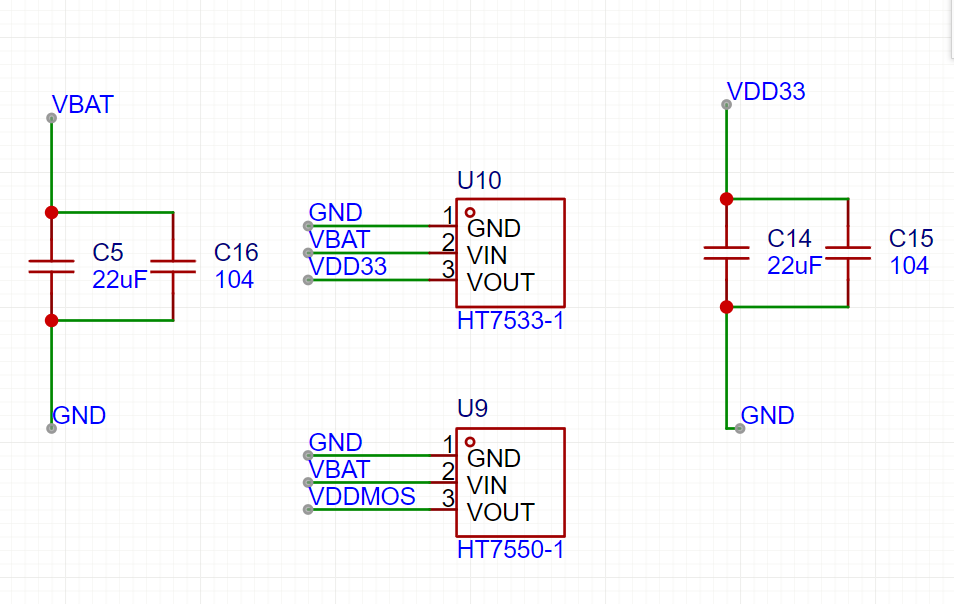

电源设计：

采用2个线性电源芯片，将电池的电压转成2路，一路3.3v给cpu供电，一路5V给FD6288Q桥臂驱动芯片供电。

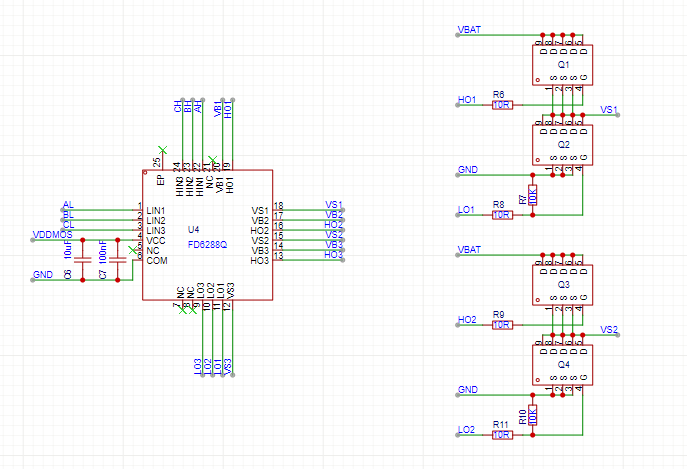

电机驱动电路：

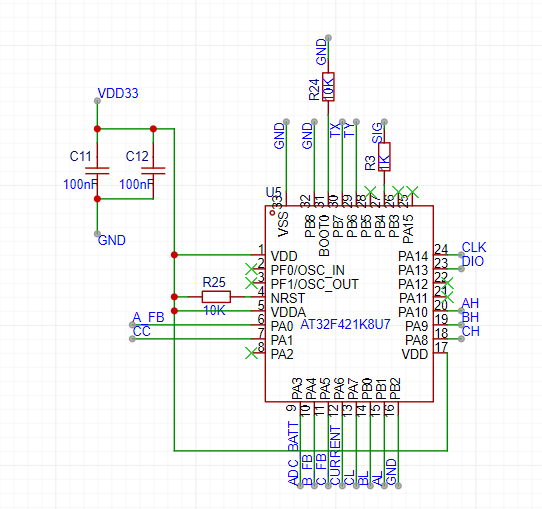

cpu电路：

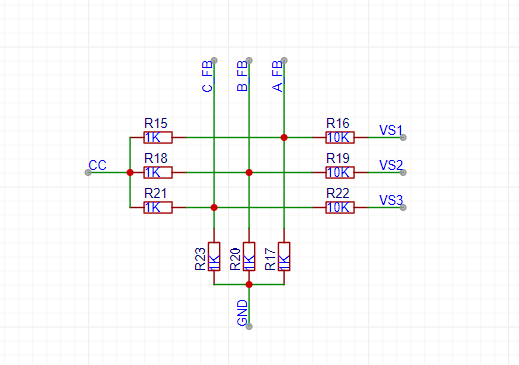

中性点电压检测电路：

目前电调稳定运行，能够在apm飞控上，pix飞控上都稳定运行，发热量极小。制作的成品实物还有几块，如果有需要可以 可以去此链接购买。? https://item.taobao.com/item.htm?id=985993648038

代码设计：
