【代码库】MCXN947 上的双核 I2C 通信

MCXN947 上的双核 I2C 通信

该存储库包含用于 MCXN947 core0 和 core1 的两个 MCUXpressoIDE 项目。

Core0 初始化 LPI2C3 作为 I2C Master，并根据配置的 CTIMER 触发 I2C 读写操作。Core1 初始化 LPI2C7 作为 I2C Slave，并根据接收到的数据读写 SRAM。

主板：FRDM-MCXN947

类别：工业

外设：I2C、定时器、GPIO

工具链：MCUXpresso IDE

目录

1. 软件
2. 硬件
3. 设置
4. 结果
5. 常见问题解答
6. 支持
7. 发行说明

1.软件

• FRDM-MCXN947 SDK 25.3.00
• MCUXpressoIDE v24.12.00或更高版本

2.硬件

• FRDM-MCXN947
• 一根 Type-C USB 线缆

3. 设置

此演示基于 MCUXpressoIDE v24.12.00 和 FRDM-MCXN947 SDK 25.3.00，因此您需要下载 MCUXpressoIDE v24.12.00 或更高版本以及 FRDM-MCXN947 SDK 25.3.00 或更高版本，并将 SDK 安装到 MCUXpressoIDE。

3.1 步骤 1

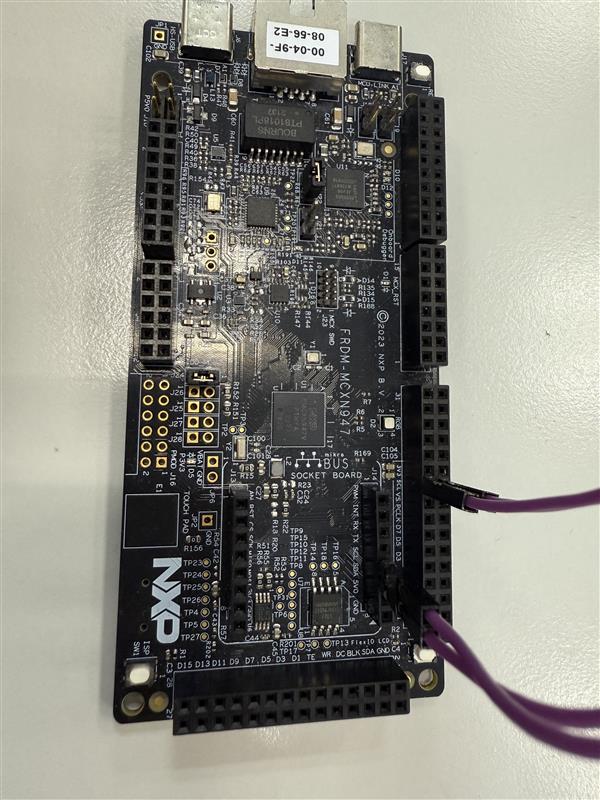

像这样将 LPI2C3 和 LPI2C7 连接到板上。

根据FRDM-MCXN947-SCH

3.2 步骤 2

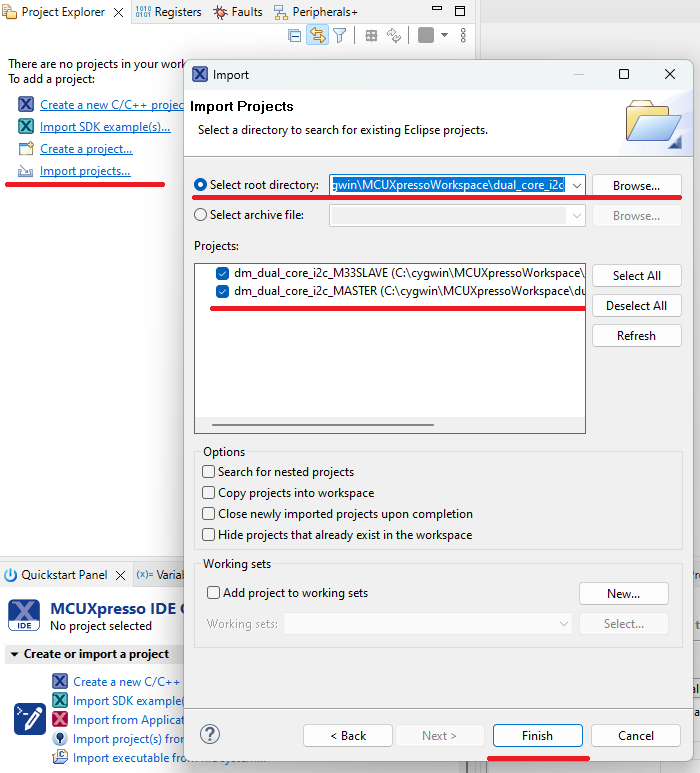

打开 MCUXpressoIDE 并按照以下步骤导入项目。

选择“导入项目...”，然后选择“将现有项目导入工作区”。在“根目录”中选择克隆此项目的位置。应该有两个项目“MASTER”和“M33SLAVE”。

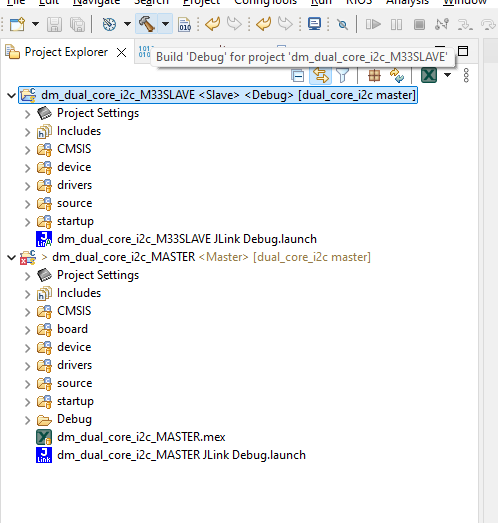

对于项目构建，请先构建M33SLAVE项目。

4.结果

重置电路板，MCXN947 的 Core0 将通过 CTIMER 触发的 LPI2C3 按照给定的参数进行读写。

请参阅中的宏定义dm_dual_core_i2c_MASTER/source/main.c。

```c

define DEMOTRANSFERPER_SECOND (20u) // How many times to transfer per second.

define DEMOTRANSFERBPS (100000u) // I2C transfer speed in bps.

define DEMOBUFFERSIZE (255u) // Size of the buffer to transfer.

define DEMOSLAVEADDRESS (0x7Eu) // I2C slave address, keep same as slave.

```

如果您进行更改DMEO_SLAVE_ADDRESS，请在 M33SLAVE 项目中保持不变。

构建和闪烁后，板上的红色 LED 将切换，表示触发了 I2C 传输。

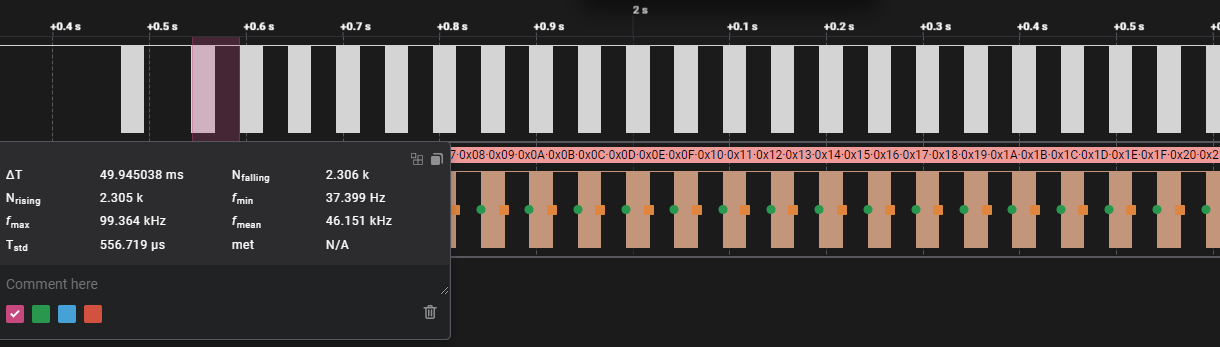

连接逻辑分析仪并查看发生了什么。

5. 常见问题

6. 支持

项目元数据
