EZH在lpc5516中实现keyscan功能

本演示介绍了在LPC55中使用EZH实现4x4键值扫描的方法。

EZH 作为 LPC55 的协处理器，可以快速访问 IO。对于类似按键扫描这样的机械重复性任务，EZH 会为键盘的每一行提供高低电平，然后快速读取每一列的电平，最终判断哪个按键被按下。非常适合键盘应用。

主板：LPCXpresso55S16

类别：工业、HMI

外设：GPIO、UART

工具链：MCUXpresso IDE

目录

1. 软件
2. 硬件
3. 设置
4. 结果
5. 支持
6. 发行说明

1.软件

• MCUXpresso IDE V11.9.0 或更高版本。
• SDK215000LPCXpresso55S16
• 适用于 Visual Studio Code 的 MCUXpresso：此示例支持适用于 Visual Studio Code 的 MCUXpresso，有关如何使用 Visual Studio Code 的更多信息请参阅此处。

2.硬件

• Type-C USB 线缆
• LPCXpresso55S16
• 个人电脑
• Digilent PmodKYPD
• USB 转 TLL 板

3. 设置

3.1 步骤 1

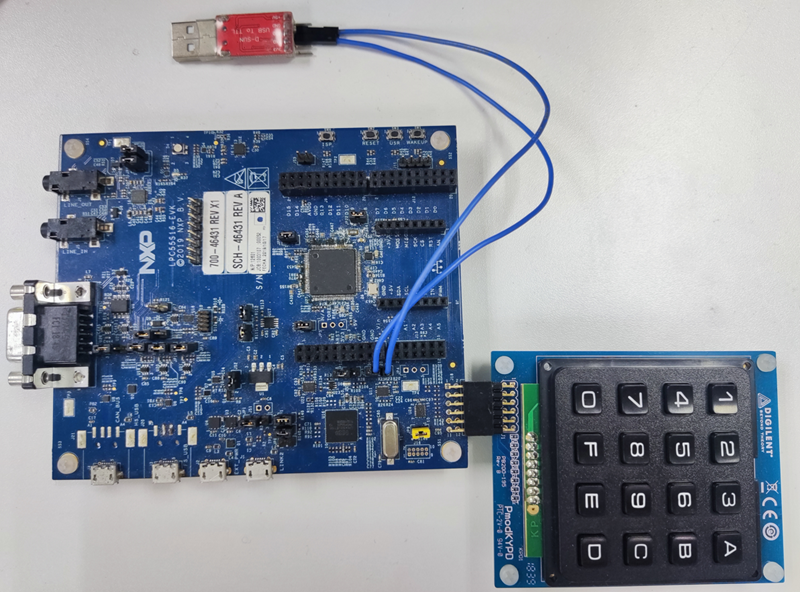

将 PmodKYPD 连接到 LPCXpresso55S16 上的 PMOD 接头，如下所示：

3.2 第 2 步

• 将项目导入 MCUXpresso IDE。

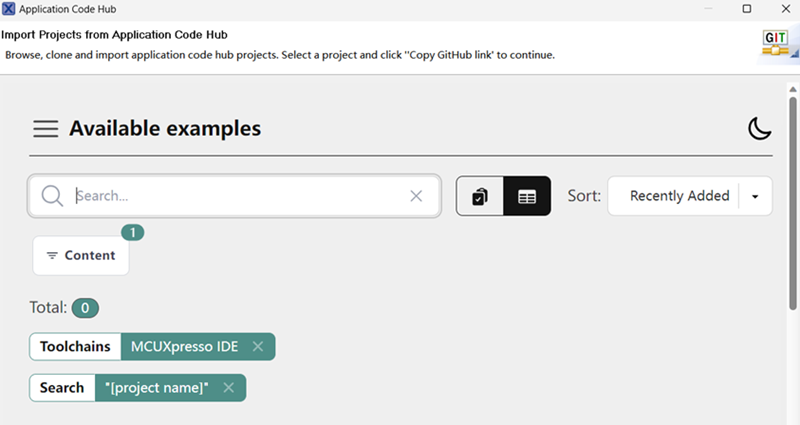

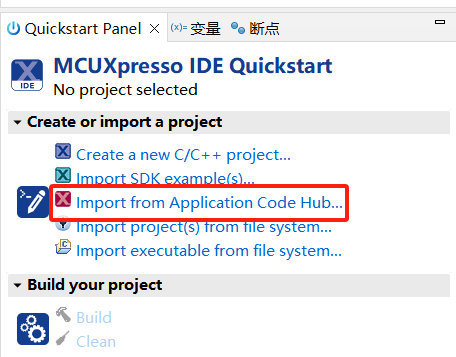

1. 打开 MCUXpresso IDE，在快速启动面板中，选择?从应用程序代码中心导入?。
   ?
2. 在搜索栏中输入演示名称。

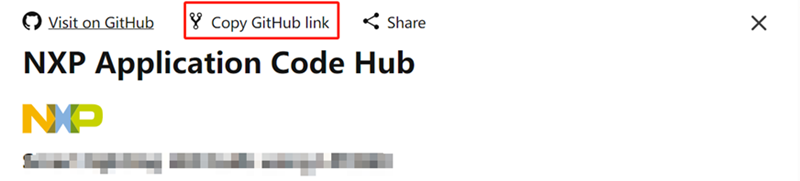

3. 点击?复制GitHub链接?，MCUXpresso IDE将自动检索项目属性，然后单击?下一步>?。
   ?

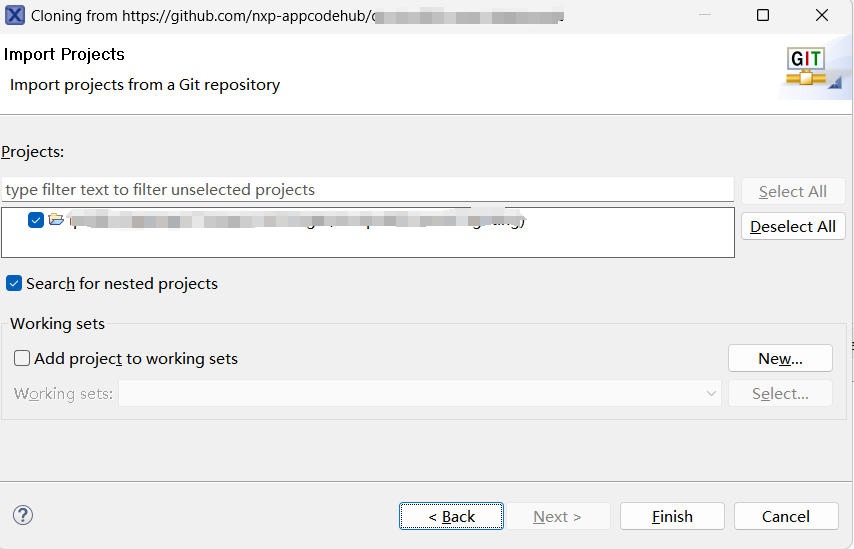

4. 选择主分支然后点击?Next>?，选择MCUXpresso工程，点击Finish按钮完成导入。
   ?

• 使用微型 USB 电缆连接 PC 主机和开发板上的 USB 端口 (J1)。
• 用跳线短接 JP9。
• 将 USB 的 RX 引脚和接地引脚与 LPCXpresso55S16 上的 JP3 连接到 TLL 板。
• 使用以下设置在 PC 上为串行设备打开串行终端：
  • 115200波特率
  • 8个数据位
  • 无奇偶校验
  • 一个停止位
  • 无流量控制
• 编译并下载到开发板。
• 重置并运行。

4.结果

按下PmodKYPD板上的按键，串口终端上将显示如下值：

按下按钮 3 按下按钮 9 按下按钮 E 按下按钮 D 按下按钮 B 按下按钮 A
