基于51单片机简易计算器仿真设计（proteus仿真+程序+嘉立创原理图PCB+设计报告）

基于51单片机简易计算器仿真设计（proteus仿真+程序+原理图+PCB+设计报告）

仿真版本：proteus 7.8

原理图PCB：Altium Designer

程序编译器：keil 4/keil 5

编程语言：C语言

*设计编号：S0001*

*功能要求*

芯片可以替换为STC89C52/STC89C51/AT89C52/AT89C51等51单片机芯片。

一、该简易计算器设计硬件电路采用三部分电路模块构成：

1、键盘模块电路，采用 4*4 矩阵式键盘作为输入电路；

2、LCD1602 液晶显示模块；

3、以 51 单片机作为控制核心。

二、软件程序主要由三部分组成： 主程序、按键扫描程序和 LCD1602 显示程序。

三、 性能指标

（1） 用51单片机设计一个简易计算器， 并用 1602 液晶显示相应的数据。

（2） 可以进行简单的加减乘除运算。

（3） 最大可以 9999*9999， 。

（4） 可以通过 proteus 仿真。

*资料下载链接（可点击）：* 百度网盘链接： 链接：https://pan.baidu.com/s/16_hLbt0QU3F-hgt1ltazUQ?pwd=fypn 提取码：fypn

*仿真图：*

打开仿真工程，双击proteus中的单片机，选择hex文件路径，然后开始仿真。开始仿真后LCD1602暂时没有显示，需要按下按键才显示数字。

加法测试：按键按下123+456后再按=号，第二行显示计算到的结果579。

减法测试：按键按下789-456后再按=号，第二行显示计算到的结果333

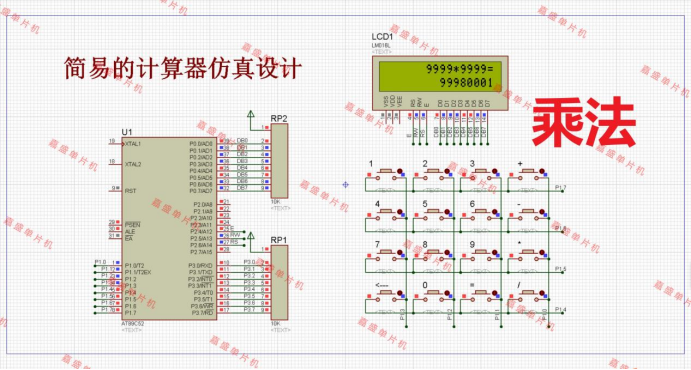

除法测试：按键按下9999*9999后再按=号，第二行显示计算到的结果99980001。

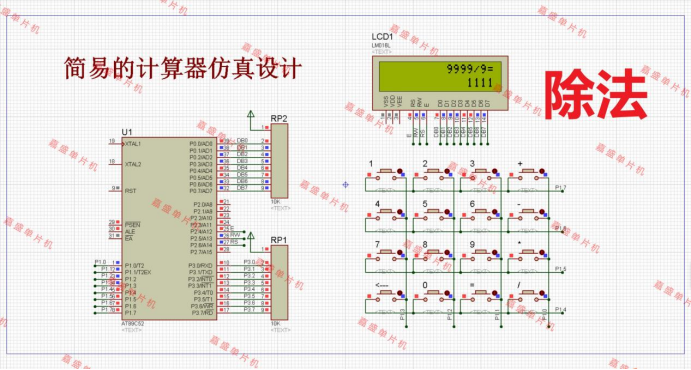

除法测试：按键按下9999/9后再按=号，第二行显示计算到的结果1111。

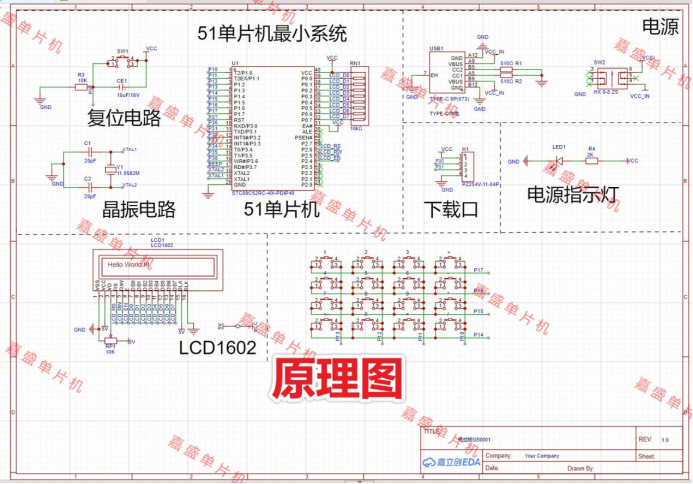

*嘉立创EDA 原理图：*

*嘉立创EDA PCB：*

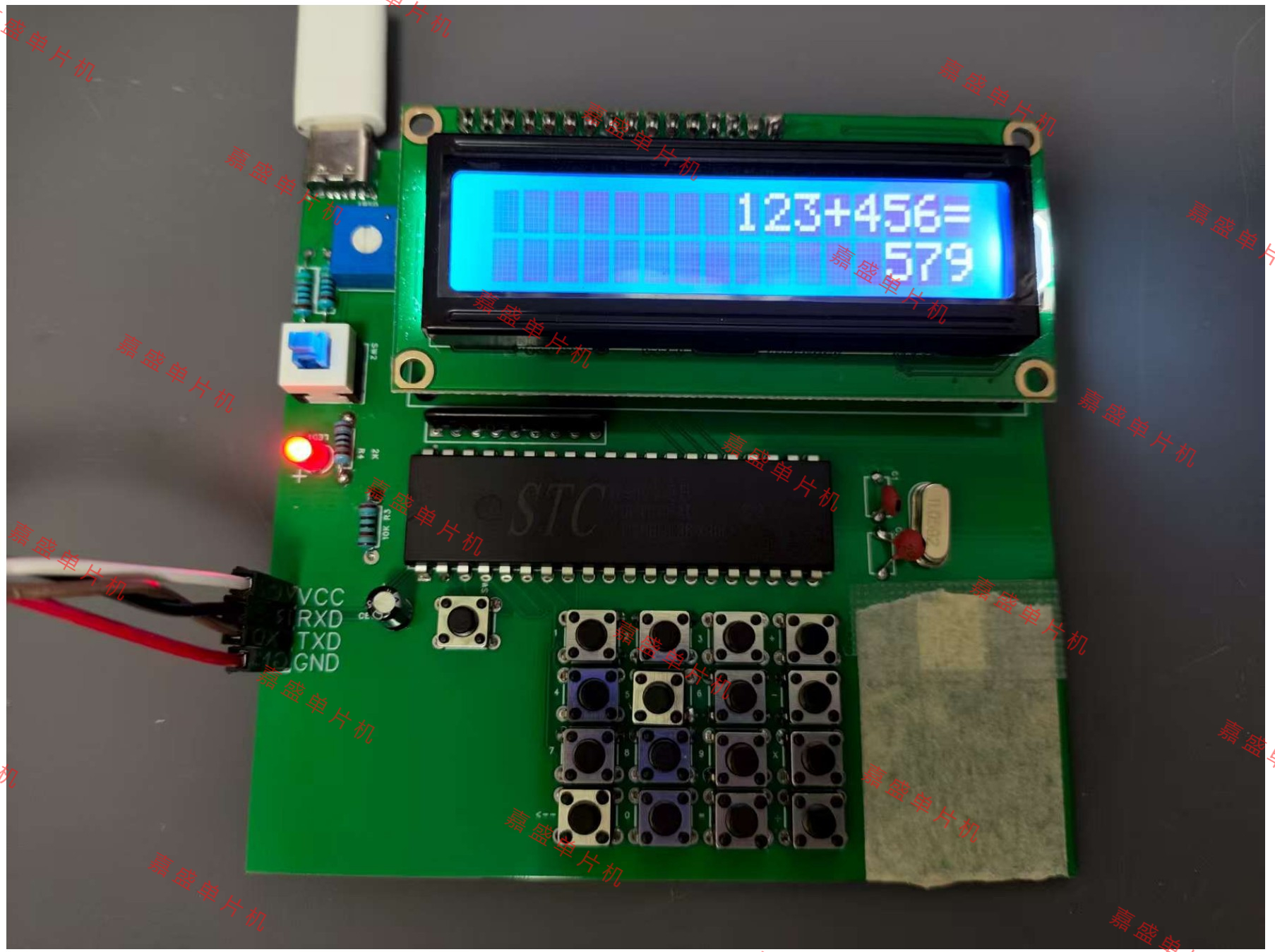

*实物图*

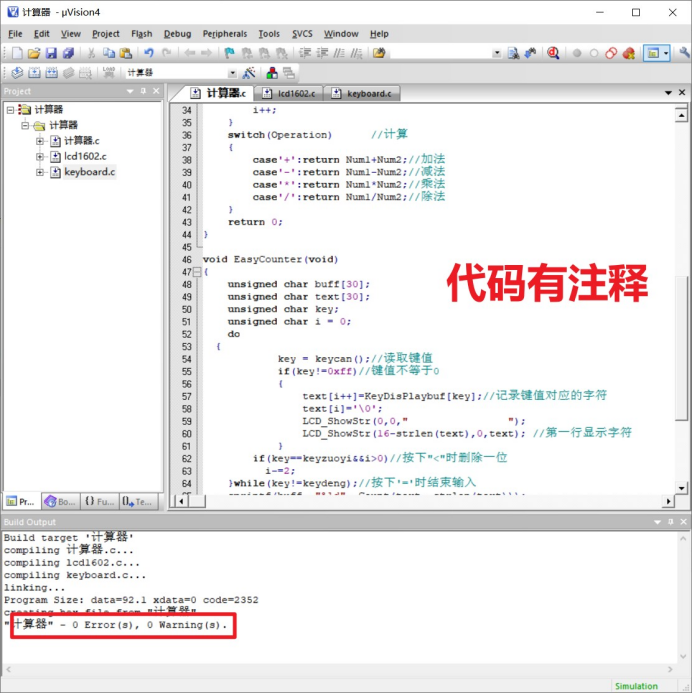

*源程序：*

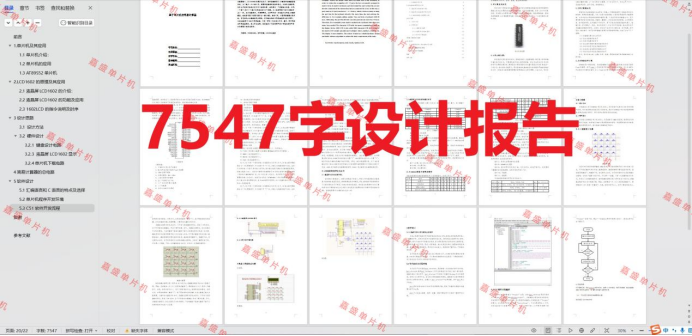

*设计报告：*

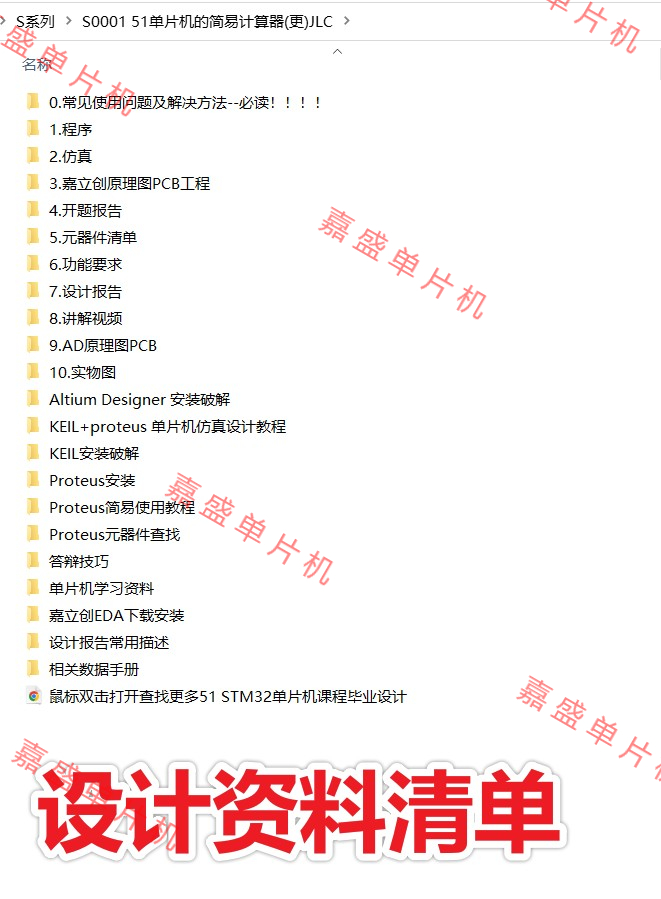

资料清单（提供资料清单所有文件）：

下载链接见文章开头
