基于FPGA的FIR滤波器设计设计VHDL代码VIVADO仿真

名称：基于FPGA的FIR滤波器设计设计VHDL代码VIVADO仿真

软件：VIVADO

语言：VHDL

代码功能：

信号输入：正弦信号1、2的混频：信号1频率：4MHz,信号2频率：3MHz；采样频率：100MHz，采样点数：4096。fdatool设计低通滤波器(等波纹法设计，最小阶)，生成coe文件，vivado导入coe文件，完成FIR ip核的设计，顶层和tb文件的编写，引入信号，实现滤波。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

1. 工程文件

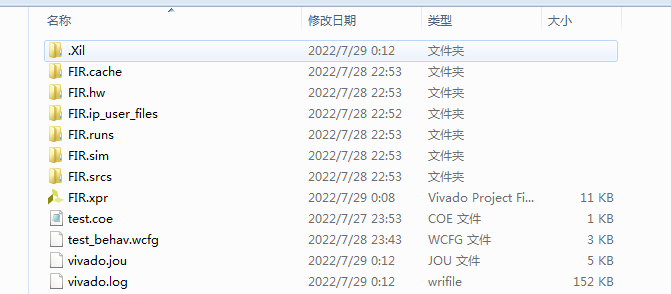

2. 程序文件

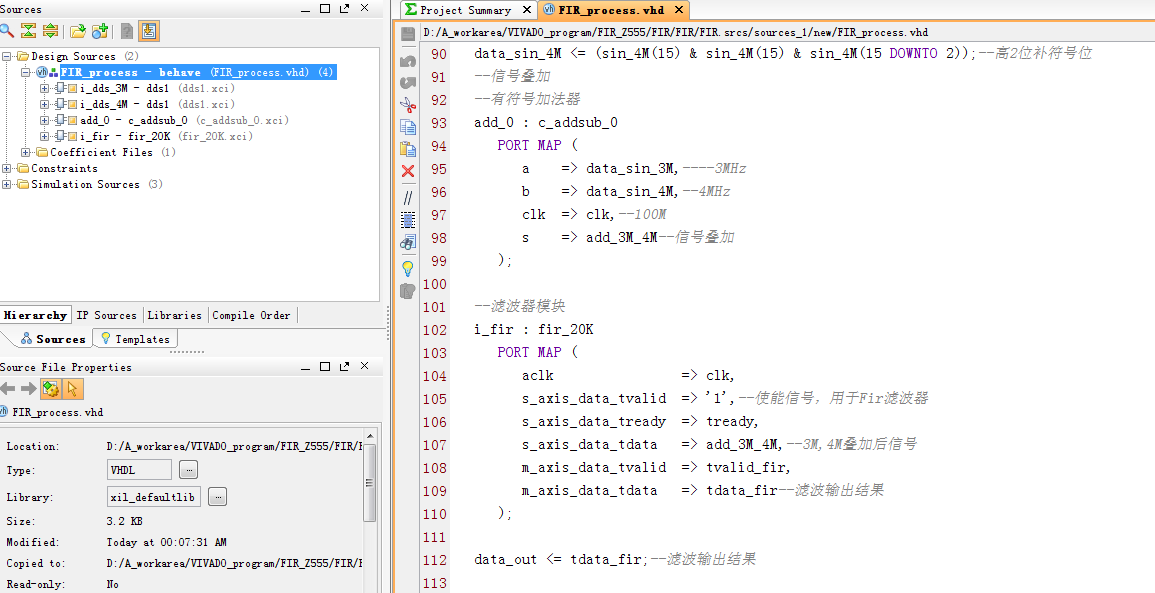

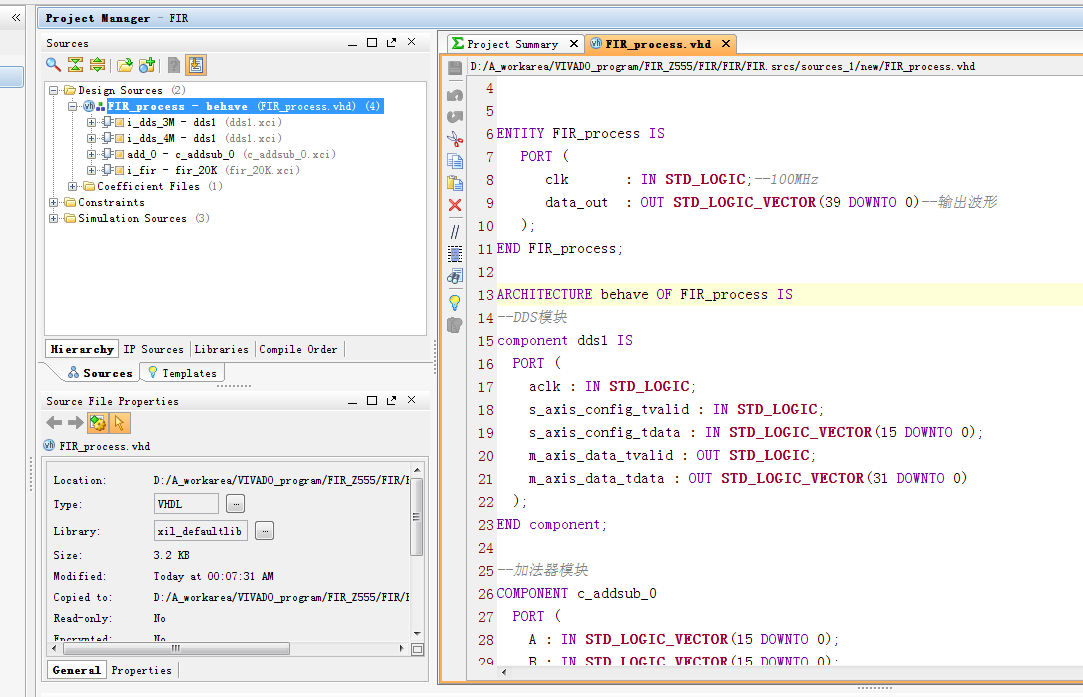

3. 程序编译

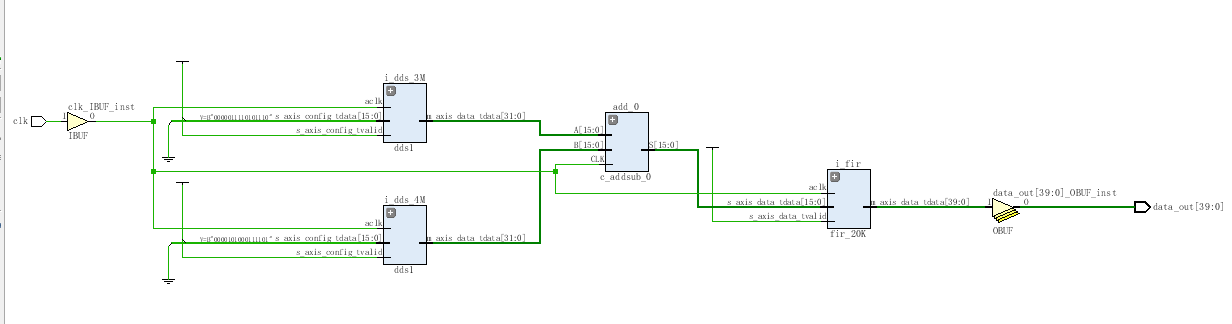

4. RTL图

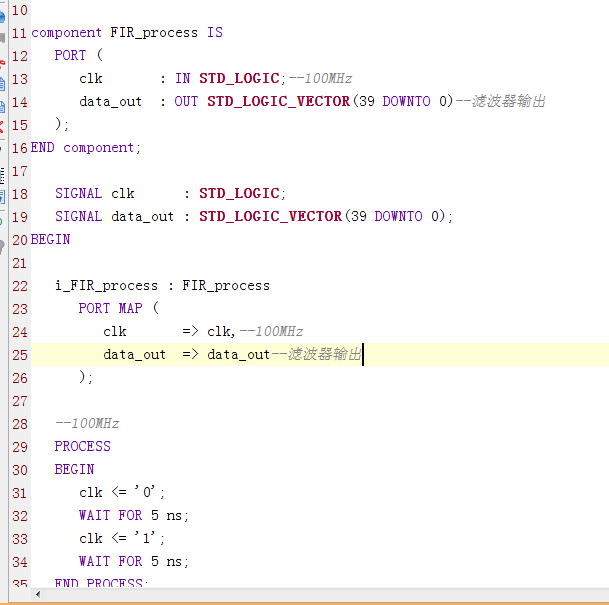

5. Testbench

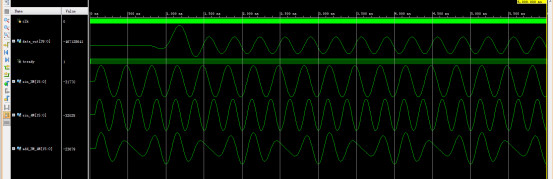

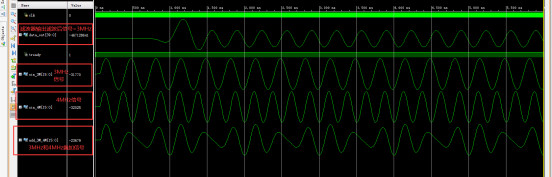

6. 仿真图

部分代码展示:

LIBRARY?ieee;
???USE?ieee.std_logic_1164.all;
ENTITY?FIR_process?IS
???PORT?(
??????clk???????:?IN?STD_LOGIC;--100MHz
??????data_in???:?IN?STD_LOGIC_VECTOR(15?DOWNTO?0);--输入
??????data_out??:?OUT?STD_LOGIC_VECTOR(39?DOWNTO?0)--输出波形
???);
END?FIR_process;
ARCHITECTURE?behave?OF?FIR_process?IS
COMPONENT?fir_20K
??PORT?(
????aclk?:?IN?STD_LOGIC;
????s_axis_data_tvalid?:?IN?STD_LOGIC;
????s_axis_data_tready?:?OUT?STD_LOGIC;
????s_axis_data_tdata?:?IN?STD_LOGIC_VECTOR(15?DOWNTO?0);
????m_axis_data_tvalid?:?OUT?STD_LOGIC;
????m_axis_data_tdata?:?OUT?STD_LOGIC_VECTOR(39?DOWNTO?0)
??);
END?COMPONENT;

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=871
