4位二进制74163计数器设计VHDL代码Quartus 正点原子新起点开发板

名称：4位二进制74163计数器设计VHDL代码Quartus 正点原子新起点开发板

软件：Quartus

语言：VHDL

代码功能：使用quartus用vhdl语言设计一个4位二进制74163计数器

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

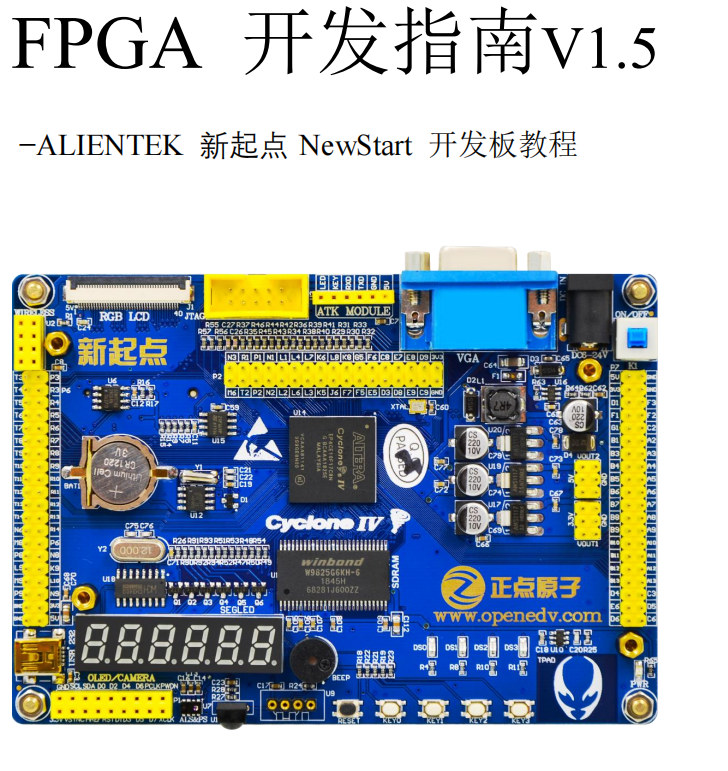

本代码已在正点原子新起点开发板1验证，正点原子新起点开发板1如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

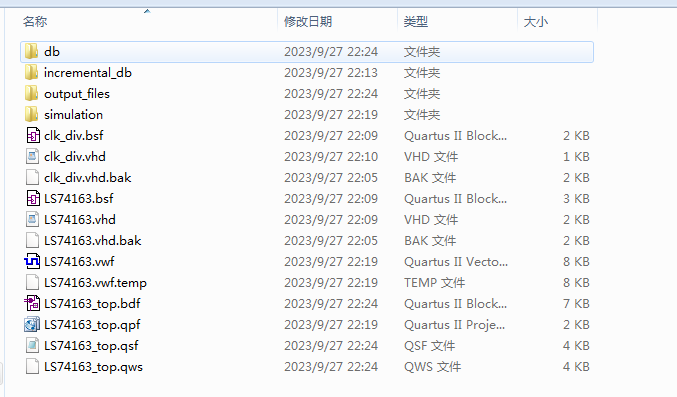

1. 工程文件

2. 程序文件

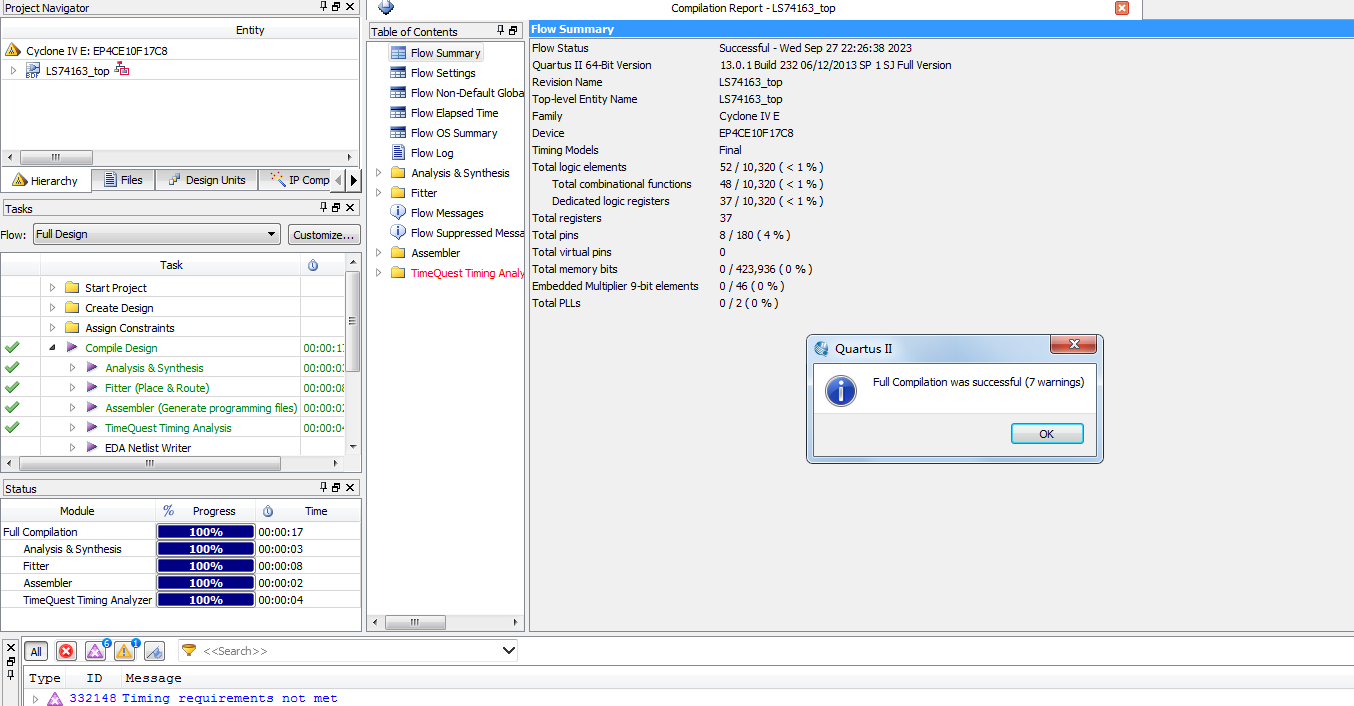

3. 程序编译

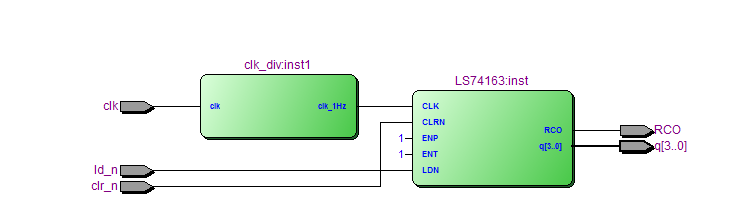

4. RTL图

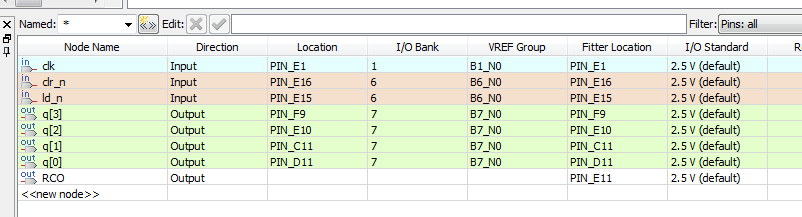

5. 管脚分配

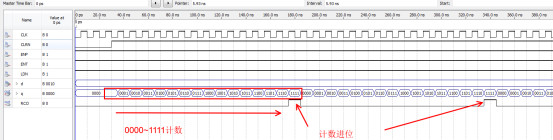

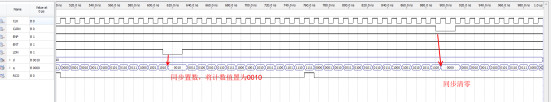

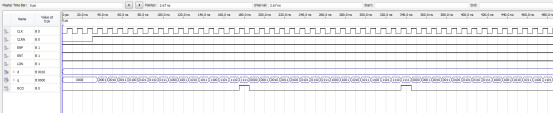

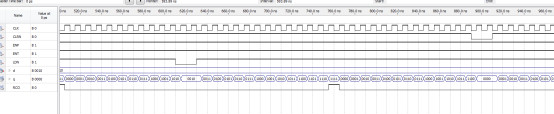

6. 仿真图

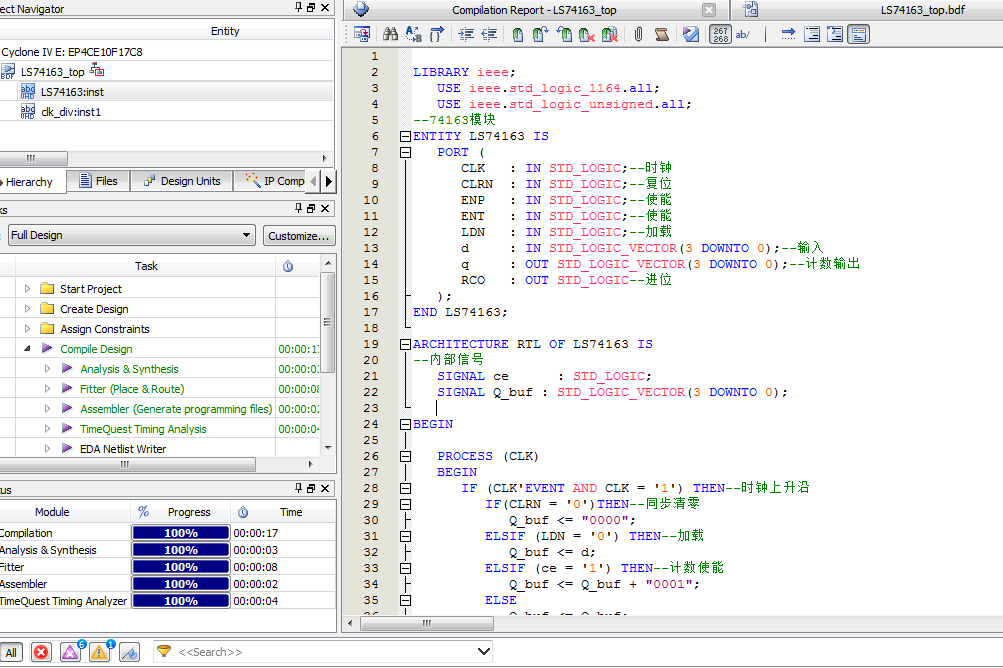

部分代码展示:

LIBRARY?ieee;
???USE?ieee.std_logic_1164.all;
???USE?ieee.std_logic_unsigned.all;
--74163模块
ENTITY?LS74163?IS
???PORT?(
??????CLK???:?IN?STD_LOGIC;--时钟
??????CLRN??:?IN?STD_LOGIC;--复位
??????ENP???:?IN?STD_LOGIC;--使能
??????ENT???:?IN?STD_LOGIC;--使能
??????LDN???:?IN?STD_LOGIC;--加载
??????d?????:?IN?STD_LOGIC_VECTOR(3?DOWNTO?0);--输入??
??????q?????:?OUT?STD_LOGIC_VECTOR(3?DOWNTO?0);--计数输出
??????RCO???:?OUT?STD_LOGIC--进位
???);
END?LS74163;
ARCHITECTURE?RTL?OF?LS74163?IS?
--内部信号
???SIGNAL?ce??????:?STD_LOGIC;
???SIGNAL?Q_buf?:?STD_LOGIC_VECTOR(3?DOWNTO?0);
???
BEGIN
???PROCESS?(CLK)
???BEGIN
??????IF?(CLK'EVENT?AND?CLK?=?'1')?THEN--时钟上升沿
???IF(CLRN?=?'0')THEN--同步清零
Q_buf?<=?"0000";
?????????ELSIF?(LDN?=?'0')?THEN--加载
????????????Q_buf?<=?d;
?????????ELSIF?(ce?=?'1')?THEN--计数使能
????????????Q_buf?<=?Q_buf?+?"0001";
?????????ELSE
????????????Q_buf?<=?Q_buf;
?????????END?IF;
??????END?IF;

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=1019
