基于74LS161芯片的21进制计数器设计VHDL代码Quartus仿真

名称：基于74LS161芯片的21进制计数器设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

基于74LS161芯片的21进制计数器

1、设计代码实现74LS161芯片功能

2、调用74LS161芯片，实现21进制计数器

3、对代码进行仿真

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

1. 74161的功能表

https://wenku.baidu.com/view/d5aeaeef172ded630b1cb668.html

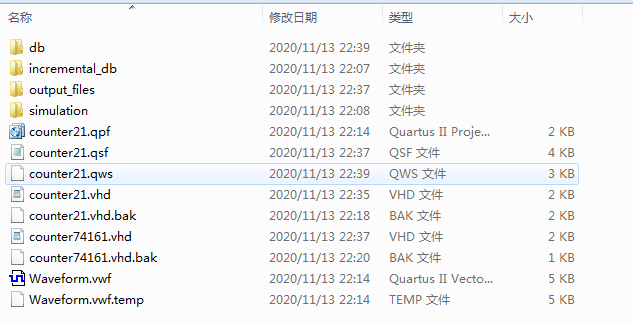

2. 工程文件

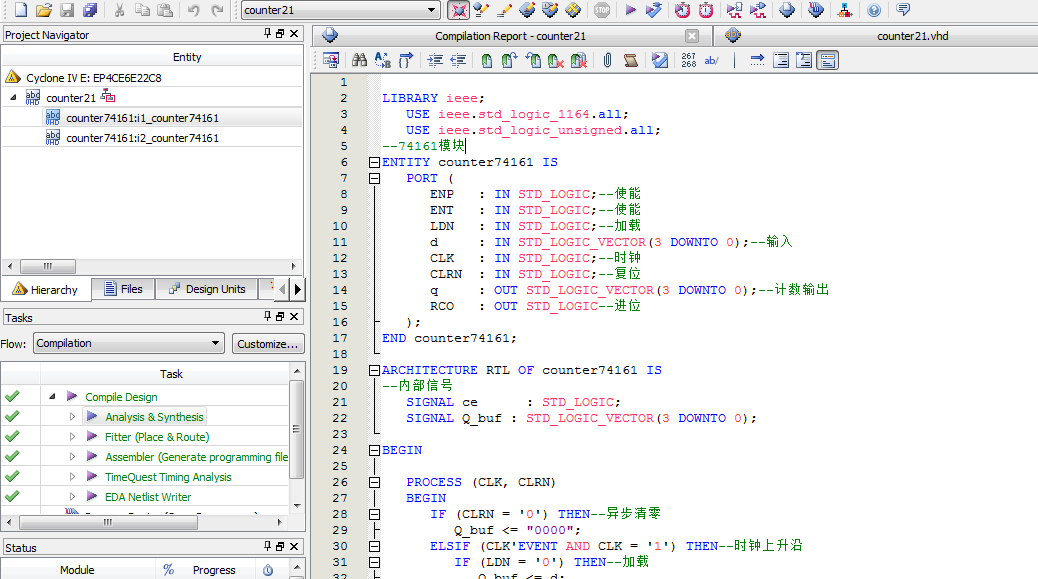

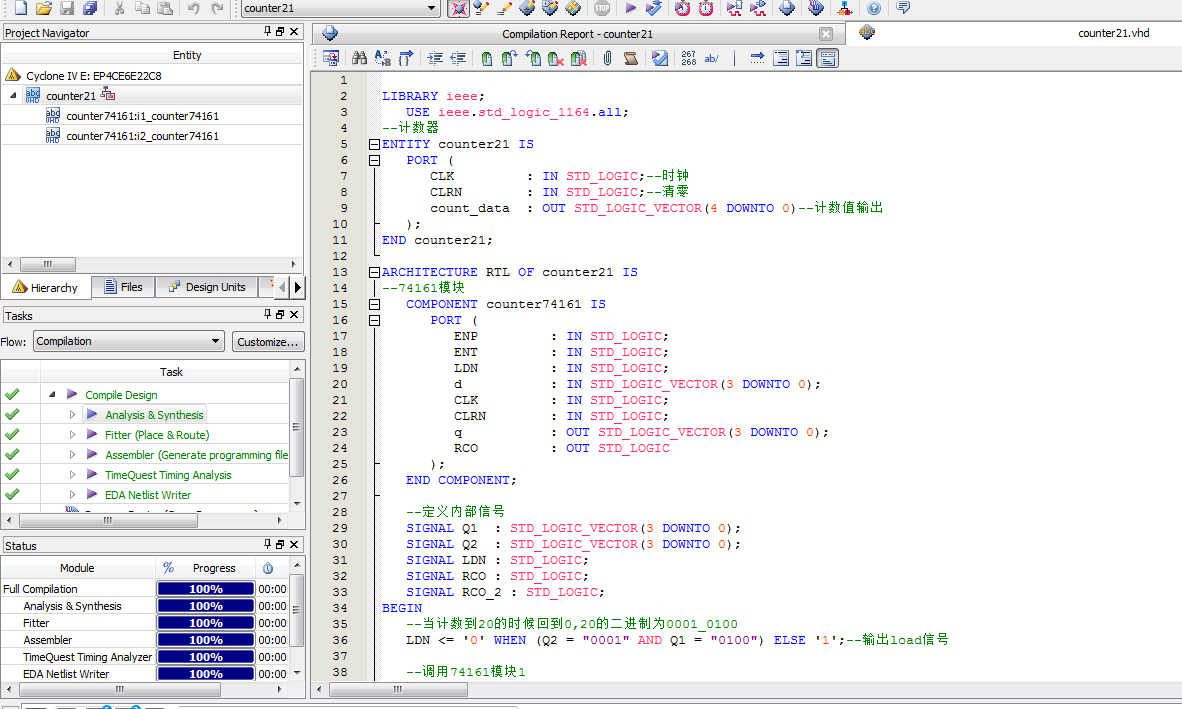

3. 程序文件

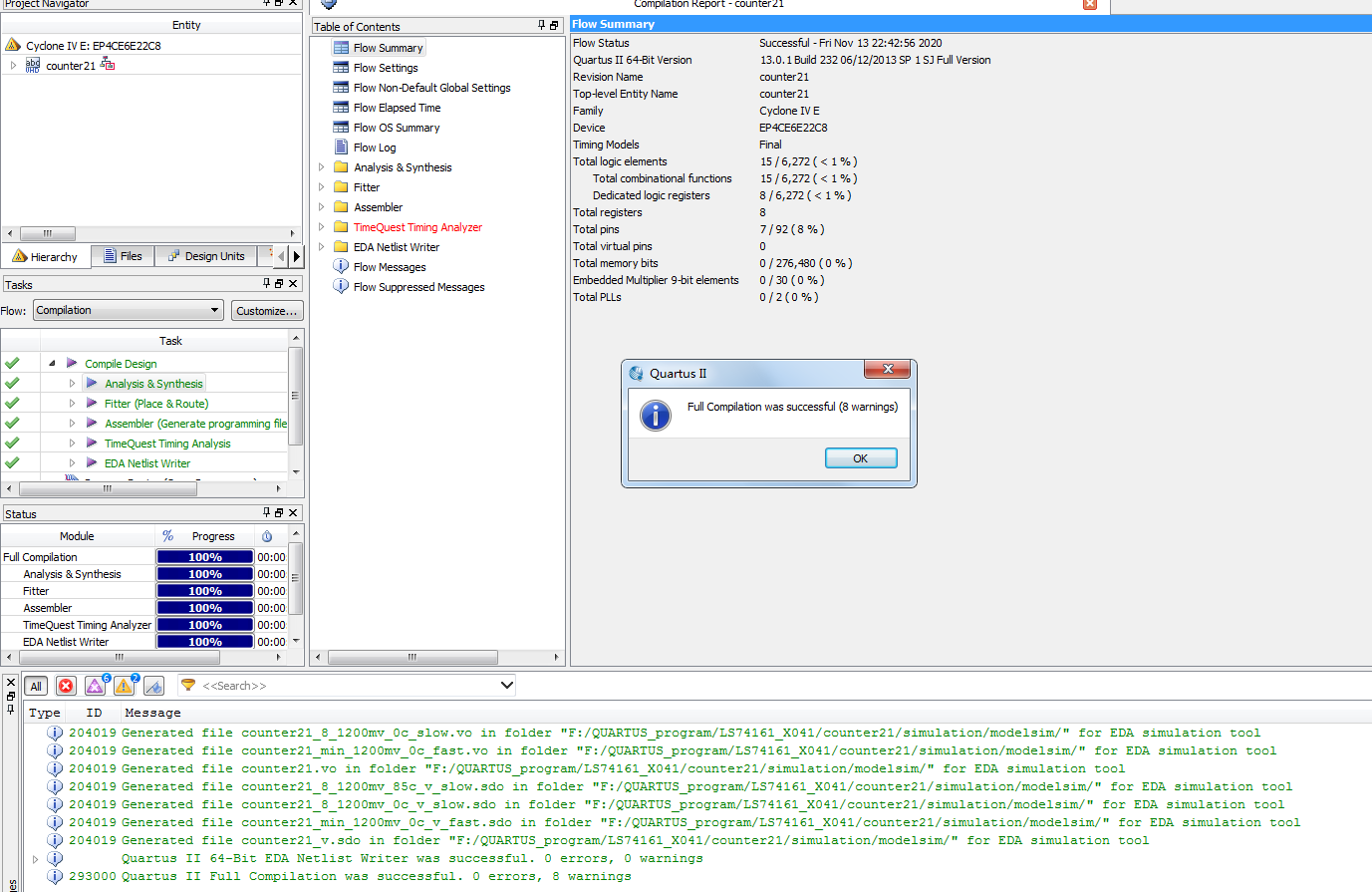

4. 程序编译

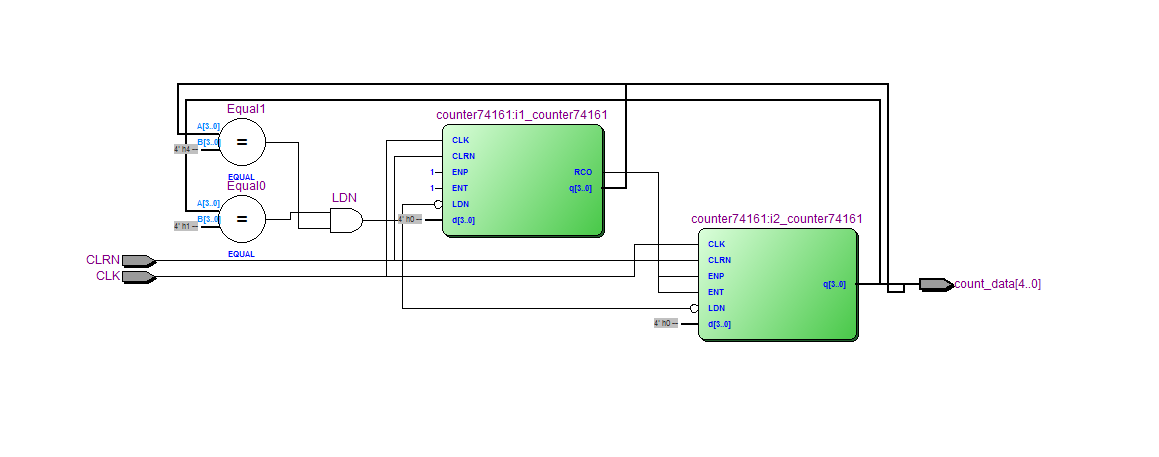

5. RTL图

6. Vwf文件

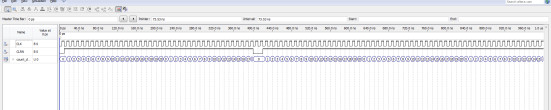

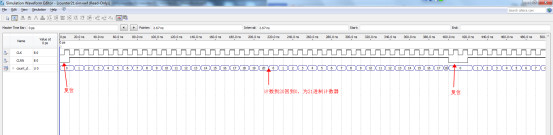

7. 仿真图

切换为2进制显示

部分代码展示:

LIBRARY?ieee;
???USE?ieee.std_logic_1164.all;
???USE?ieee.std_logic_unsigned.all;
--74161模块
ENTITY?counter74161?IS
???PORT?(
??????ENP???:?IN?STD_LOGIC;--使能
??????ENT???:?IN?STD_LOGIC;--使能
??????LDN???:?IN?STD_LOGIC;--加载
??????d?????:?IN?STD_LOGIC_VECTOR(3?DOWNTO?0);--输入
??????CLK???:?IN?STD_LOGIC;--时钟
??????CLRN??:?IN?STD_LOGIC;--复位
??????q?????:?OUT?STD_LOGIC_VECTOR(3?DOWNTO?0);--计数输出
??????RCO???:?OUT?STD_LOGIC--进位
???);
END?counter74161;
ARCHITECTURE?RTL?OF?counter74161?IS?
--内部信号
???SIGNAL?ce??????:?STD_LOGIC;
???SIGNAL?Q_buf?:?STD_LOGIC_VECTOR(3?DOWNTO?0);
???
BEGIN
???PROCESS?(CLK,?CLRN)
???BEGIN

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=991
