基于74LS160芯片的20进制计数器VHDL代码Quartus仿真

名称：基于74LS160芯片的20进制计数器VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

基于74LS160芯片的20进制计数器

1、设计代码实现74LS160芯片功能；

2、调用74LS160芯片，实现20进制计数器；

3、对代码进行仿真。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

1. 工程文件

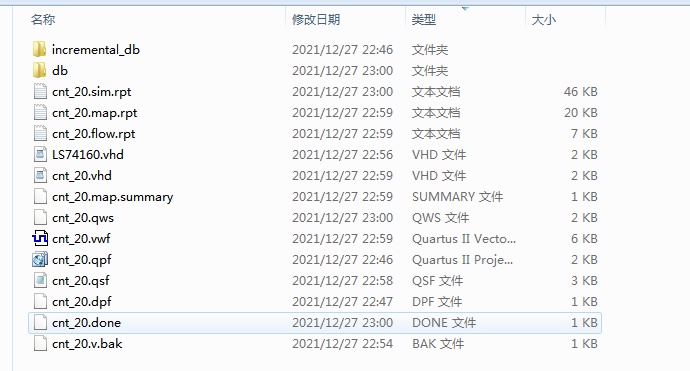

2. 程序文件

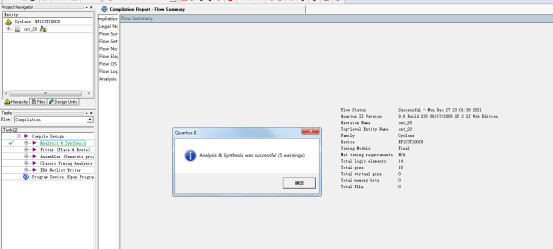

3. 程序编译

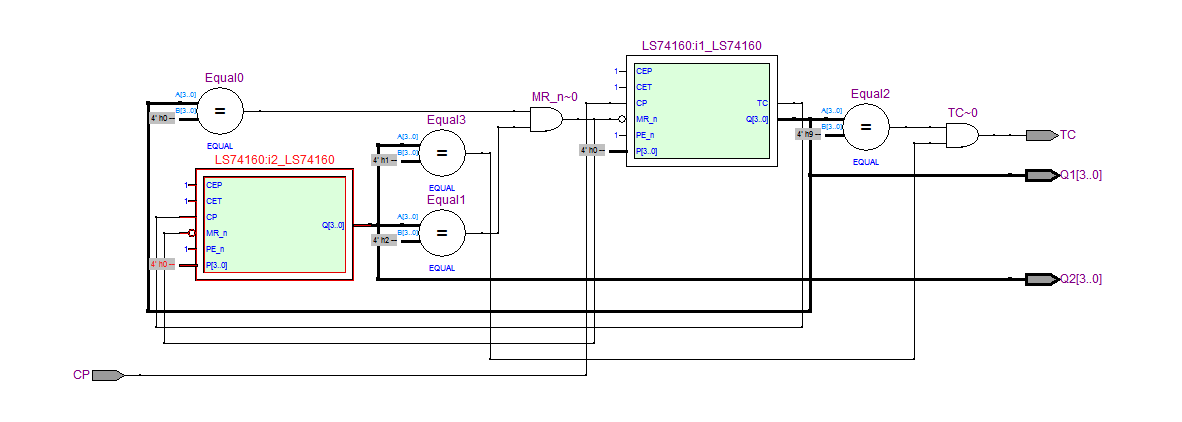

4. RTL图

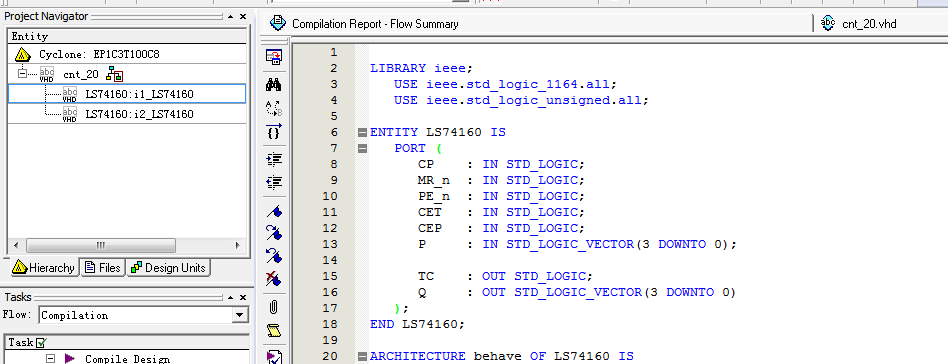

5. 仿真图

部分代码展示:

LIBRARY?ieee;
???USE?ieee.std_logic_1164.all;
ENTITY?cnt_20?IS
???PORT?(
??????CP??:?IN?STD_LOGIC;
??????TC??:?OUT?STD_LOGIC;
??????Q1??:?OUT?STD_LOGIC_VECTOR(3?DOWNTO?0);
??????Q2??:?OUT?STD_LOGIC_VECTOR(3?DOWNTO?0)
???);
END?cnt_20;
ARCHITECTURE?behave?OF?cnt_20?IS
???COMPONENT?LS74160?IS
??????PORT?(
?????????CP??:?IN?STD_LOGIC;
?????????MR_n?:?IN?STD_LOGIC;
?????????PE_n?:?IN?STD_LOGIC;
?????????CET?:?IN?STD_LOGIC;
?????????CEP?:?IN?STD_LOGIC;
?????????P???:?IN?STD_LOGIC_VECTOR(3?DOWNTO?0);
?????????TC??:?OUT?STD_LOGIC;
?????????Q???:?OUT?STD_LOGIC_VECTOR(3?DOWNTO?0)
??????);
???END?COMPONENT;
???
???SIGNAL?TC1??????:?STD_LOGIC;
???SIGNAL?TC2??????:?STD_LOGIC;
???SIGNAL?MR_n?????:?STD_LOGIC;
???SIGNAL?Q1_buf?:?STD_LOGIC_VECTOR(3?DOWNTO?0);
???SIGNAL?Q2_buf?:?STD_LOGIC_VECTOR(3?DOWNTO?0);
BEGIN

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=990
