QPSK调制解调设计Verilog代码Quartus仿真

名称：QPSK调制解调设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

QPSK调制解调

1、编写Verilog代码实现QPSK调制

2、对QPSK调制信号进行解调

3、主要包含调制模块、载波模块、解调模块

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

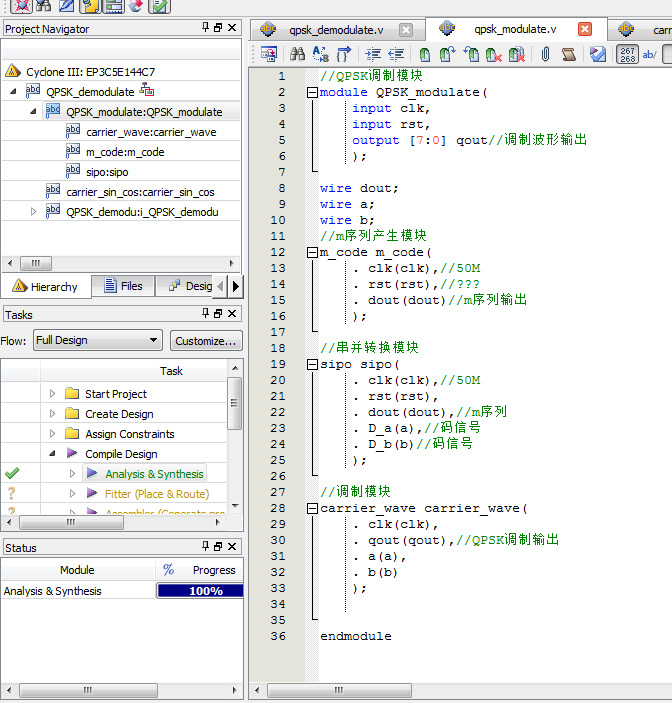

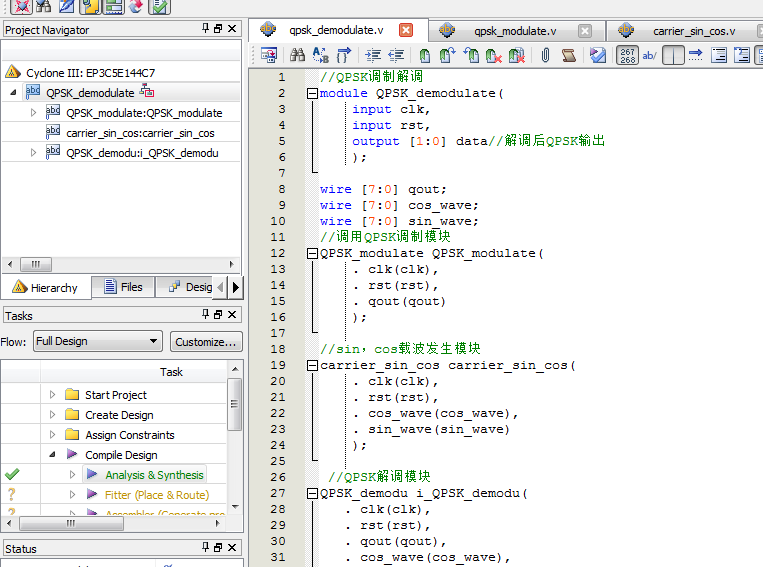

1. 工程文件

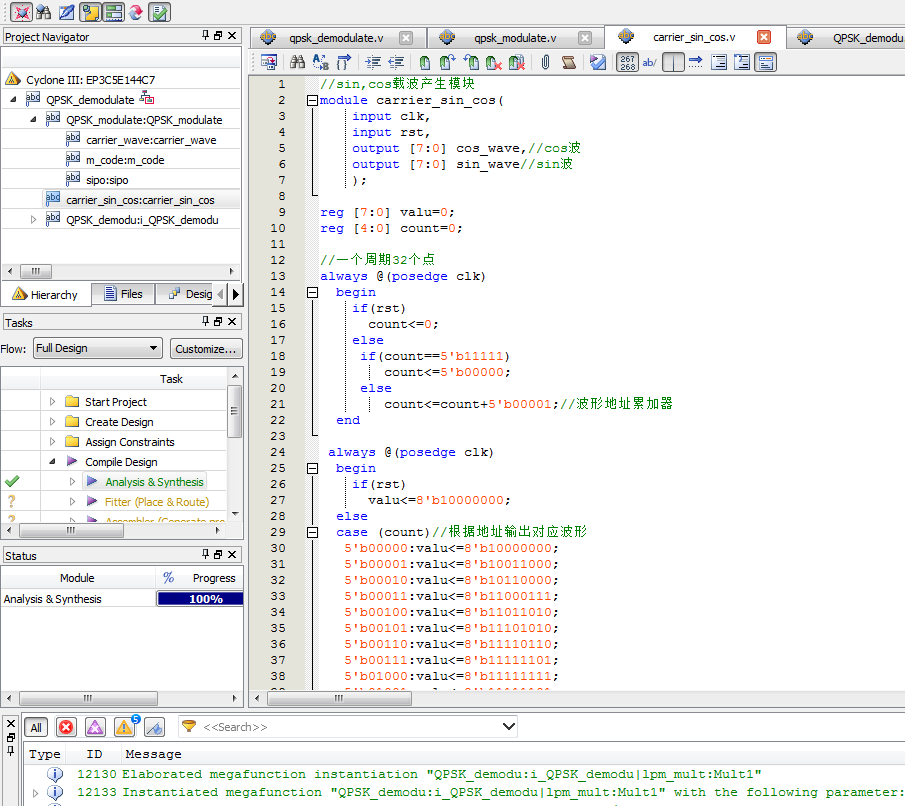

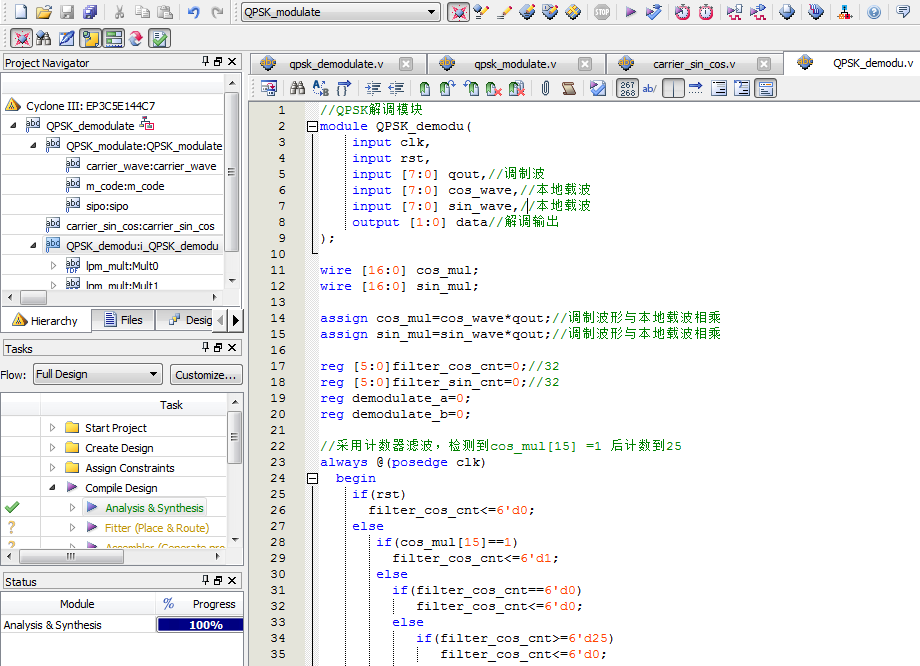

2. 程序文件

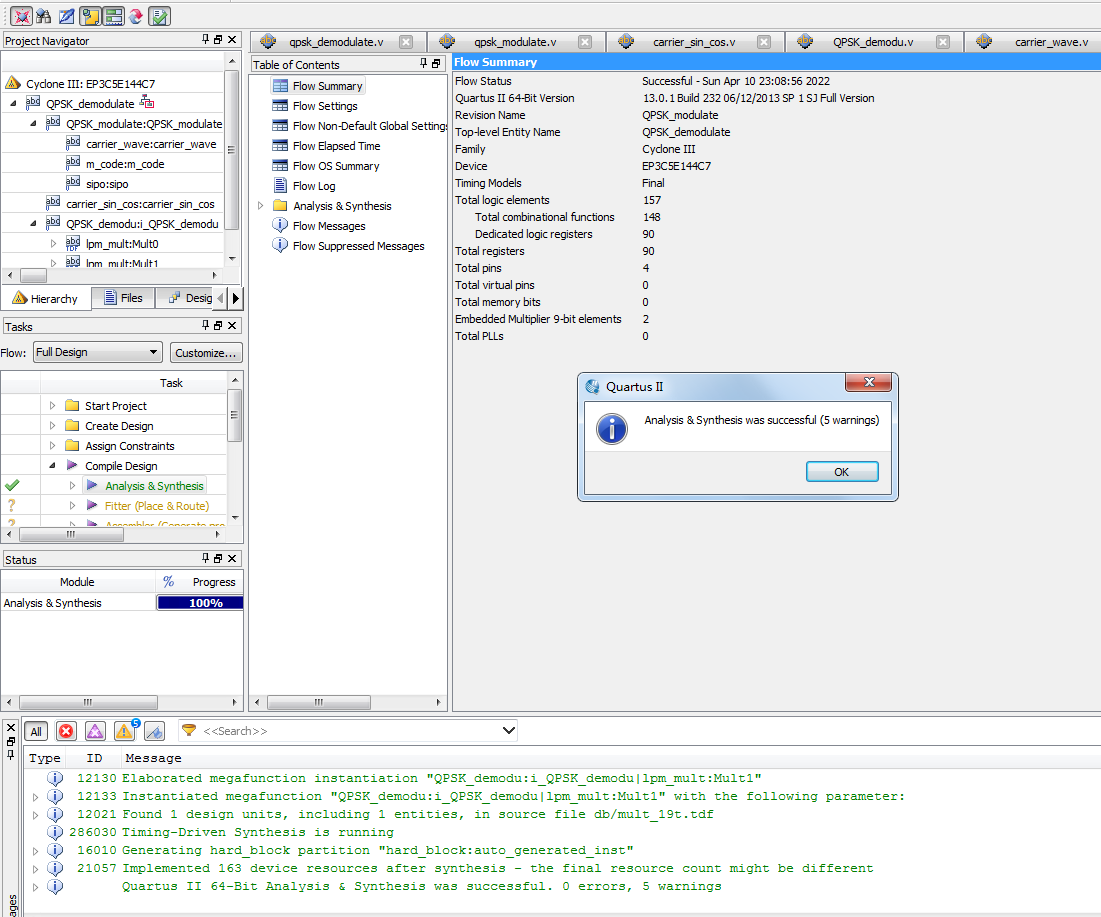

3. 程序编译

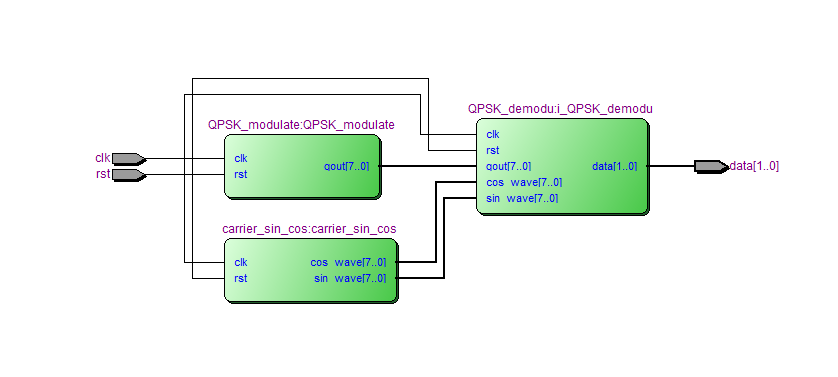

4. RTL图

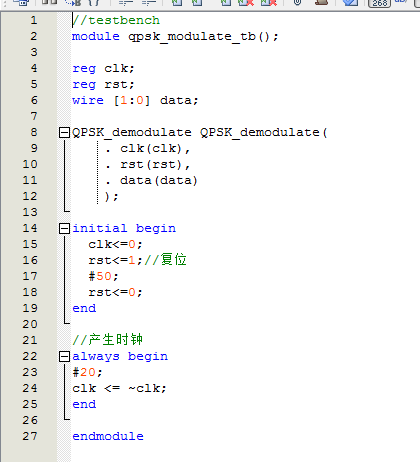

5. Testbench

6. 仿真图

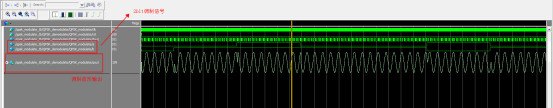

6.1 整体仿真图

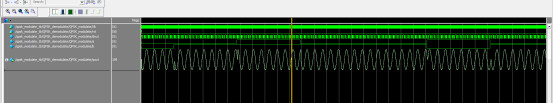

6.2 调制模块仿真图

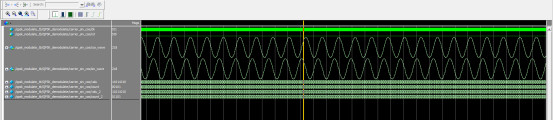

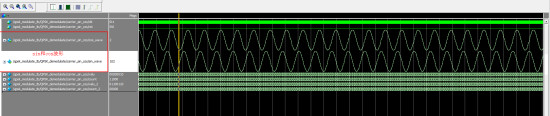

6.3 载波模块仿真图

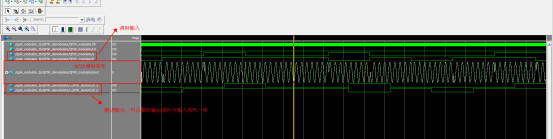

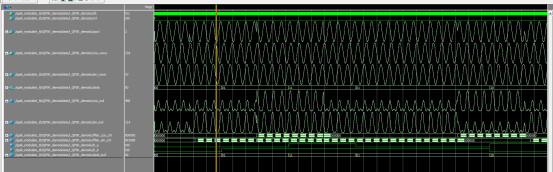

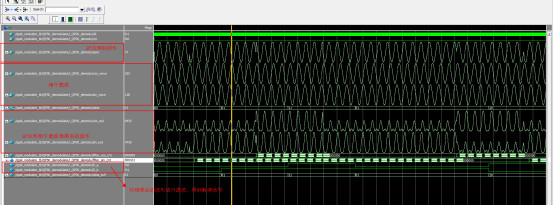

6.4 解调模块仿真图

部分代码展示:

//QPSK解调模块
module?QPSK_demodu(
????input?clk,
????input?rst,
?input?[7:0]?qout,//调制波
?input?[7:0]?cos_wave,//本地载波
?input?[7:0]?sin_wave,//本地载波?
????output?[1:0]?data//解调输出
);
wire?[16:0]?cos_mul;
wire?[16:0]?sin_mul;
assign?cos_mul=cos_wave*qout;//调制波形与本地载波相乘
assign?sin_mul=sin_wave*qout;//调制波形与本地载波相乘
reg?[5:0]filter_cos_cnt=0;//32
reg?[5:0]filter_sin_cnt=0;//32
reg?demodulate_a=0;
reg?demodulate_b=0;
//采用计数器滤波，检测到cos_mul[15]?=1?后计数到25
always?@(posedge?clk)
??begin
????if(rst)
filter_cos_cnt<=6'd0;
?else
?if(cos_mul[15]==1)?
filter_cos_cnt<=6'd1;
????else?
???if(filter_cos_cnt==6'd0)
filter_cos_cnt<=6'd0;
else
if(filter_cos_cnt>=6'd25)
filter_cos_cnt<=6'd0;
else?
filter_cos_cnt<=filter_cos_cnt+6'd1;
??end
always?@(posedge?clk)
begin
??if(filter_cos_cnt==6'd0)
demodulate_a<=0;//滤波输出解调的a路信号
??else
??????demodulate_a<=1;//滤波输出解调的a路信号
end
