INTEWORK VBA | Ethernet总线分析仿真及验证一站式搞定

车载Ethernet作为智能网联汽车的核心总线，其研发效率至关重要。焕新升级的INTEWORK VBA V3.1.0R版本聚焦工程师在车载Ethernet场景下的核心需求，提供覆盖总线分析、节点仿真到测试验证的全套解决方案，助力工程师高效应对研发挑战。

新功能速览

01、基于SOME/IP协议栈的Ethernet服务节点仿真功能

面对SOME/IP服务化控制器仿真中复杂的SD交互逻辑和报文字段变化，工程师不再需要编写大量脚本模拟业务逻辑。只需通过直观的界面配置，即可快速实现特定ETH控制器服务信号的发送和交互仿真。

基于SOME/IP协议栈的节点仿真功能，可大幅简化部件测试或台架测试中所需的“陪测件”仿真搭建操作，显著提升开发和测试效率。

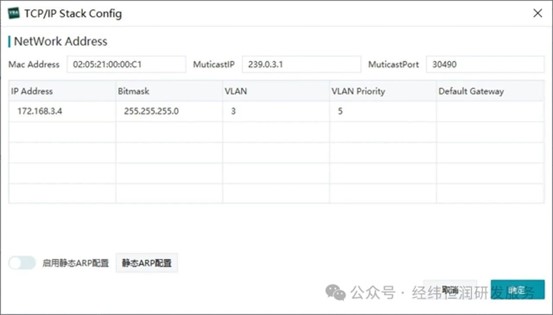

图1 TCP/IP配置界面

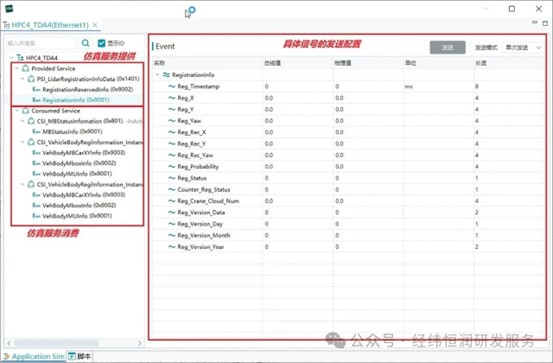

图2 服务信号发送配置界面

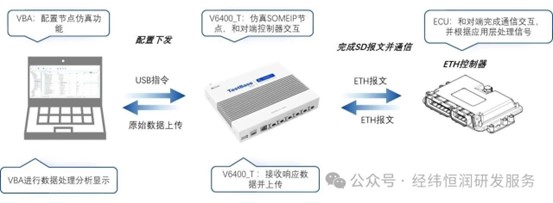

图3 物理通信拓扑

02、Ethernet诊断序列搭建功能

工程师可以通过图形化界面直观地搭建复杂诊断测试序列。这些序列可循环执行以进行压力测试，并对ECU响应进行自动化的结果判断验证。测试报告支持导出，方便工程师分析和记录。

对于工程师而言，诊断序列搭建功能显著简化诊断压力测试的创建、执行和结果验证过程，实现自动化测试，提升可靠性和效率。

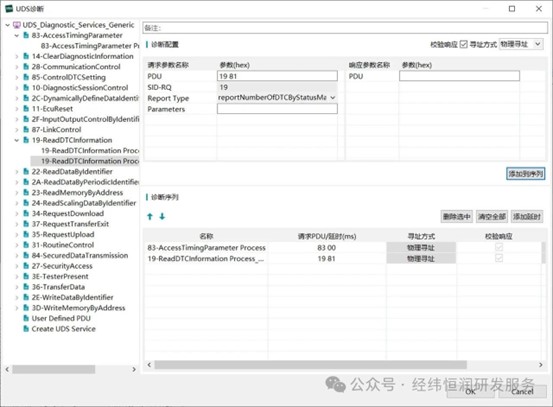

图4 诊断序列搭建界面

03、DDS数据库解析功能

工程师可以直接加载并解析DDS IDL文件、IDL文件夹或XML格式数据库。软件能够对网络中的DDS信号进行解析，并在监控视图中清晰显示，帮助工程师快速洞察DDS通信内容，简化DDS总线的调试和分析工作。

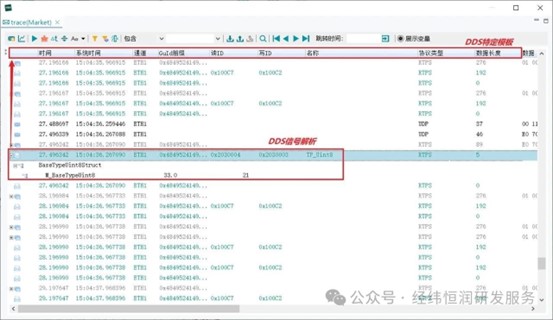

图5 DDS报文解析

04、Ethernet负载统计功能

新增ETH负载统计功能，让工程师能够实时监控指定ETH网段的发送和接收方向数据流。关键指标如最大负载、平均负载、数据帧数量等一目了然，可以快速评估网络带宽利用率，及时发现潜在瓶颈，优化网络设计。

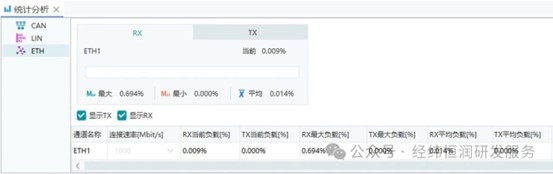

图6 ETH负载统计界面

05、DHCP服务器分配功能

工程师可以利用基于V6400_T(原90A)硬件的DHCP服务器仿真功能，为DHCP客户端（如诊断边缘节点）自动分配IP地址，轻松满足诊断场景中为待测节点分配IP地址的需求。

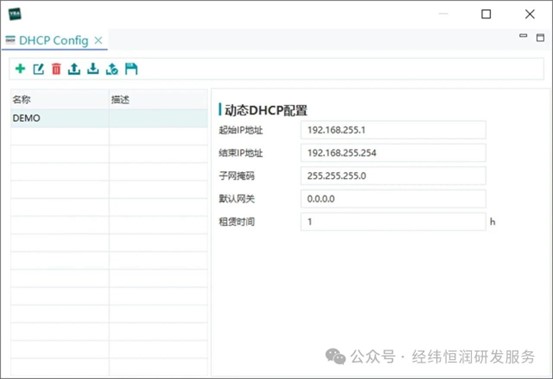

图 7 DHCP 配置界面

06、新增Ethernet COMAPI接口

为方便工程师进行深度定制化二次开发和自动化测试流程整合，软件新增了丰富的ETH总线COMAPI接口，支持Python、Java、C++等主流编程语言调用，灵活拓展软件功能，轻松集成到工程师自有的测试框架或研发系统中。

07、软件易用性提升

针对用户反馈的问题，部分模块做了易用性优化，如：支持数据库名称及路径显示、Trace支持信号一键折叠展开、Graphic支持用户通过快捷键操作、A2L语法检查功能优化、摄像头采集模块重构，提升外接摄像头加载速度；Console新增帮助文档跳转等功能，更多易用性改进请登录新版软件【关于VBA】中查看。
