基于FPGA的DDS IP核设计Verilog代码VIVADO仿真

名称：基于FPGA的DDS IP核设计Verilog代码VIVADO仿真

软件：VIVADO

语言：Verilog

代码功能：基于DDS的IP核，设计产生2路正弦波，并将2路正弦波叠加，输出叠加后波形

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

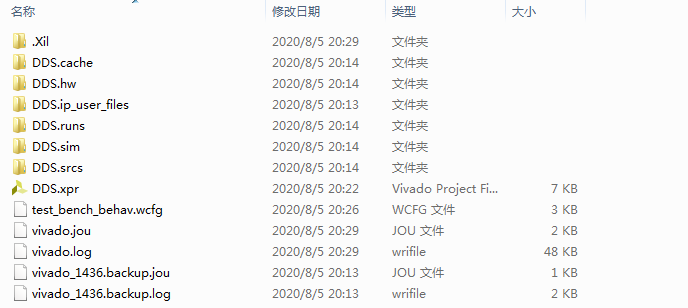

1. 工程文件

2. 程序文件

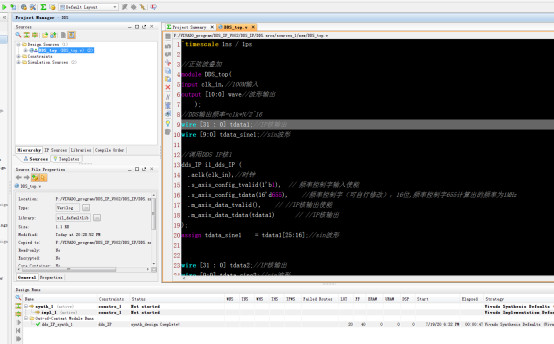

3. 程序编译

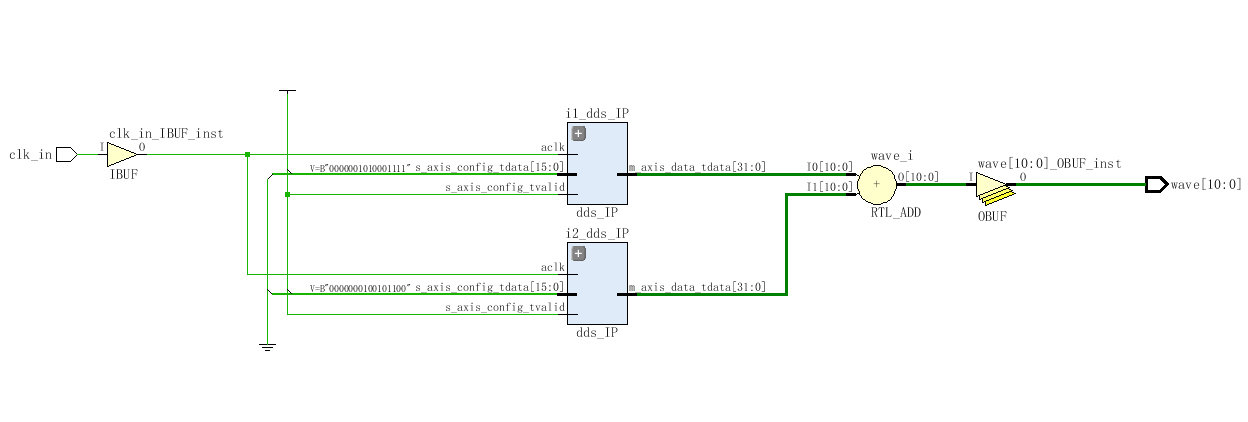

4. RTL图

5. Testbench

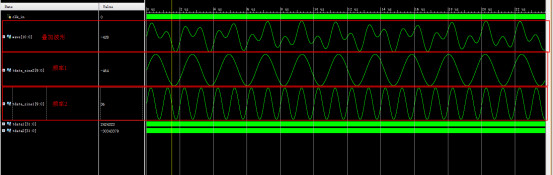

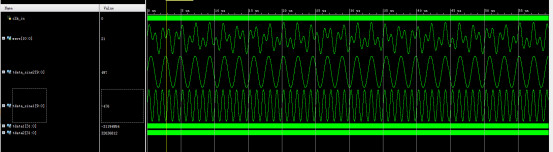

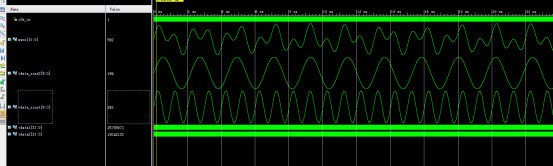

6. 仿真图

部分代码展示:

`timescale?1ns?/?1ps
//正弦波叠加
module?DDS_top(
input?clk_in,//100M输入
output?[10:0]?wave//波形输出
????);
//DDS输出频率=clk*N/2^16
wire?[31?:?0]?tdata1;//IP核输出
wire?[9:0]?tdata_sine1;//sin波形
//调用DDS?IP核1
dds_IP?i1_dds_IP?(
??.aclk(clk_in),//时钟
??.s_axis_config_tvalid(1'b1),??//?频率控制字输入使能
??.s_axis_config_tdata(16'd655),????//频率控制字（可自行修改），16位,频率控制字655计算出的频率为1MHz
??.m_axis_data_tvalid(),????//?//IP核输出使能
??.m_axis_data_tdata(tdata1)??????//?//IP核输出
);
assign?tdata_sine1????=?tdata1[25:16];//sin波形
wire?[31?:?0]?tdata2;//IP核输出
wire?[9:0]?tdata_sine2;//sin波形
//调用DDS?IP核2
dds_IP?i2_dds_IP?(
??.aclk(clk_in),//时钟
??.s_axis_config_tvalid(1'b1),??//?频率控制字输入使能
??.s_axis_config_tdata(16'd300),????//频率控制字（可自行修改），16位,频率控制字300计算出的频率为457.7KHz
??.m_axis_data_tvalid(),????//?//IP核输出使能
??.m_axis_data_tdata(tdata2)??????//?//IP核输出
);
assign?tdata_sine2????=?tdata2[25:16];//sin波形
assign?wave=$signed(tdata_sine1)+$signed(tdata_sine2)
