简单正弦波发生器设计Verilog代码Quartus仿真

名称：简单正弦波发生器设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

简单正弦波发生器

1、使用DDS原理设计正弦波发生器

2、内置正弦波查找表

3、可以控制正弦波频率

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

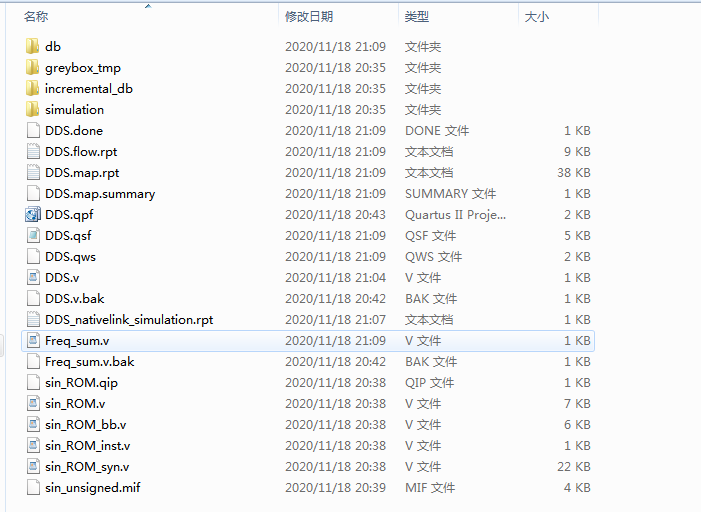

1. 工程文件

F=clk*N/2^16

N为频率控制字，F为输出频率

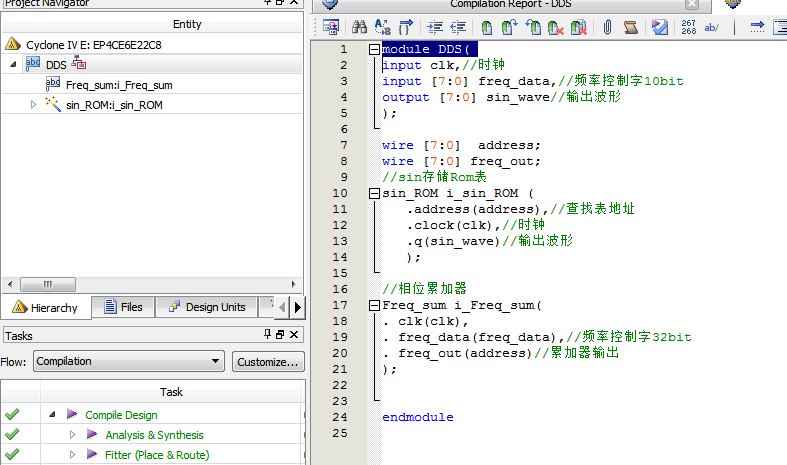

2. 程序文件

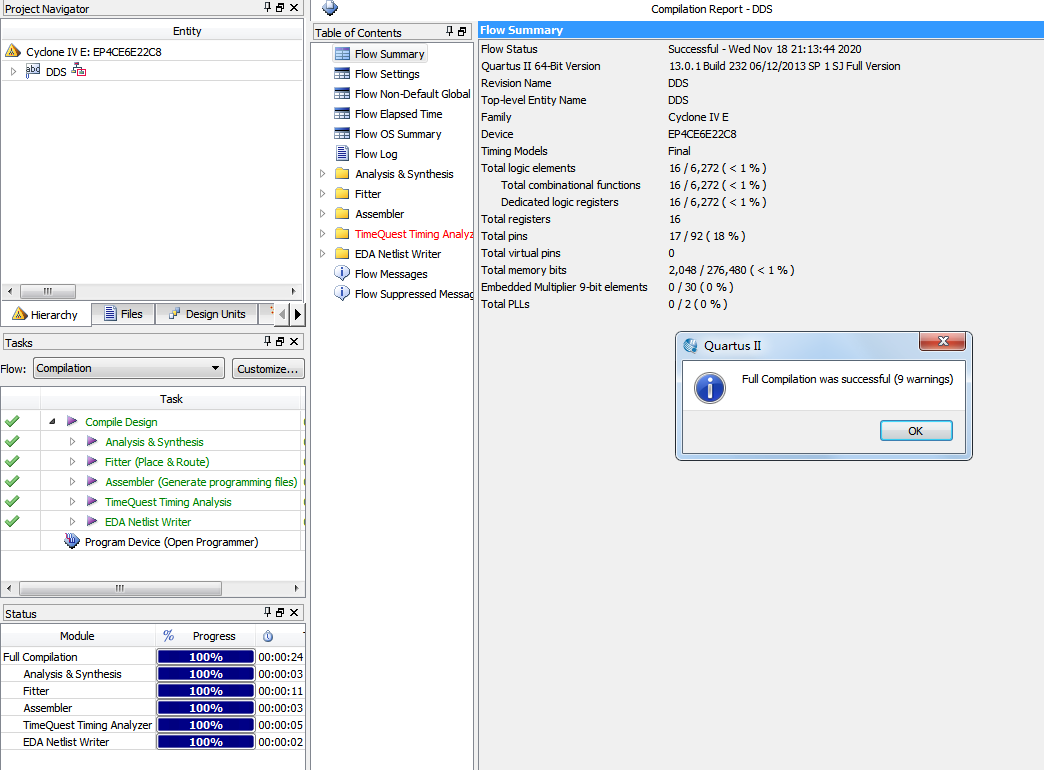

3. 程序编译

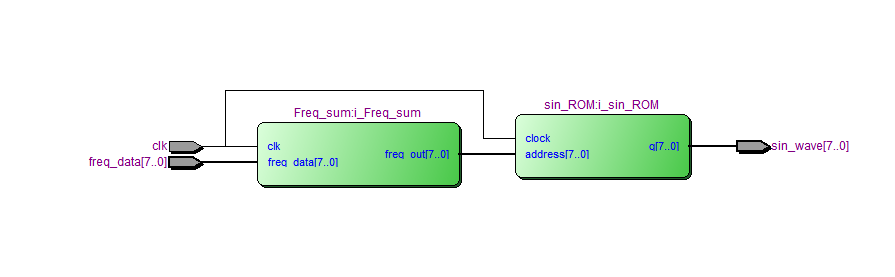

4. RTL图

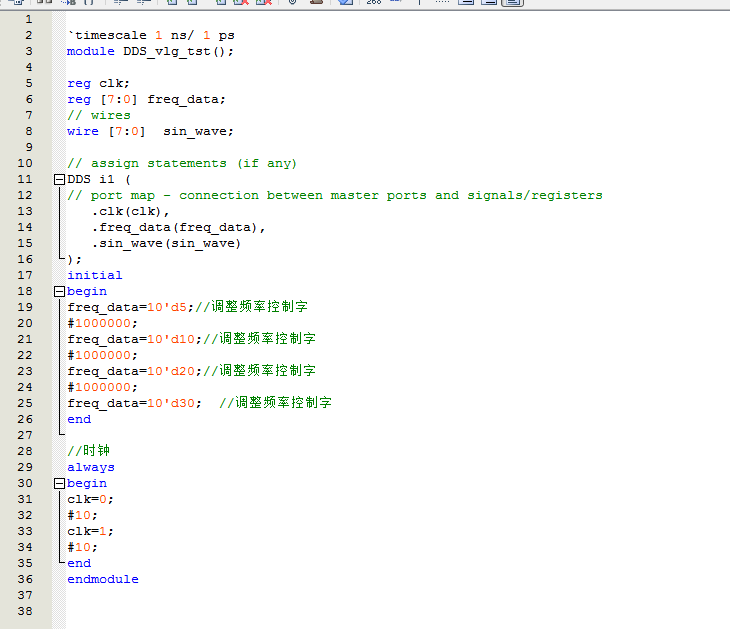

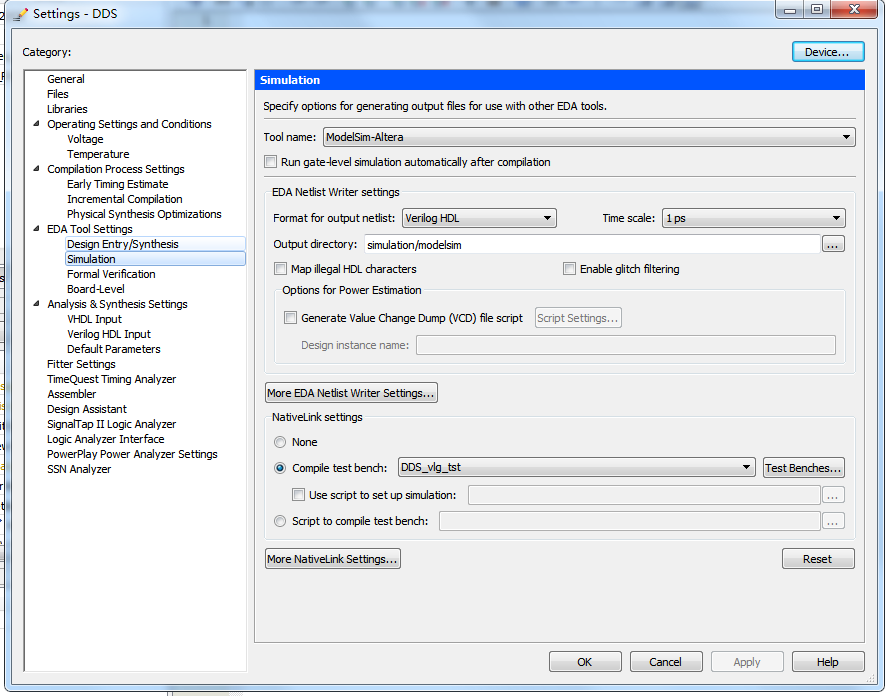

5. Testbench

6. 仿真图

部分代码展示:

module?DDS(
input?clk,//时钟
input?[7:0]?freq_data,//频率控制字8bit
output?[7:0]?sin_wave//输出波形
);
wire?[7:0]??address;
wire?[7:0]?freq_out;
//sin存储Rom表
sin_ROM?i_sin_ROM?(
.address(address),//查找表地址
.clock(clk),//时钟
.q(sin_wave)//输出波形
);
//相位累加器
Freq_sum?i_Freq_sum(
.?clk(clk),
.?freq_data(freq_data),//频率控制字32bit
.?freq_out(address)//累加器输出
);
endmodule

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=1264
