基于FPGA的DDS产生正弦波设计Verilog代码VIVADO仿真

名称：基于FPGA的DDS产生正弦波设计Verilog代码VIVADO仿真

软件：VIVADO

语言：Verilog

代码功能：

DDS产生正弦波，使用ROM设计DDS信号发生器，产生正弦波。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

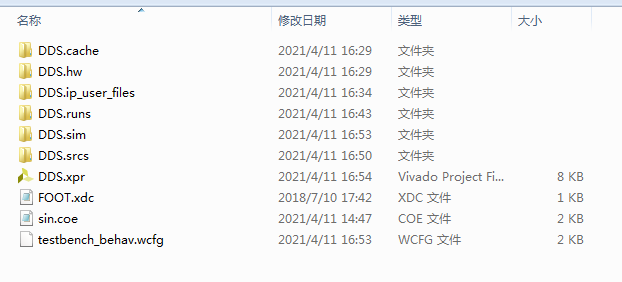

1. 工程文件

2. 程序文件

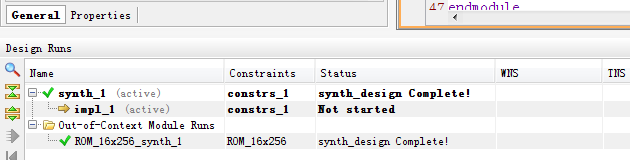

3. 程序编译

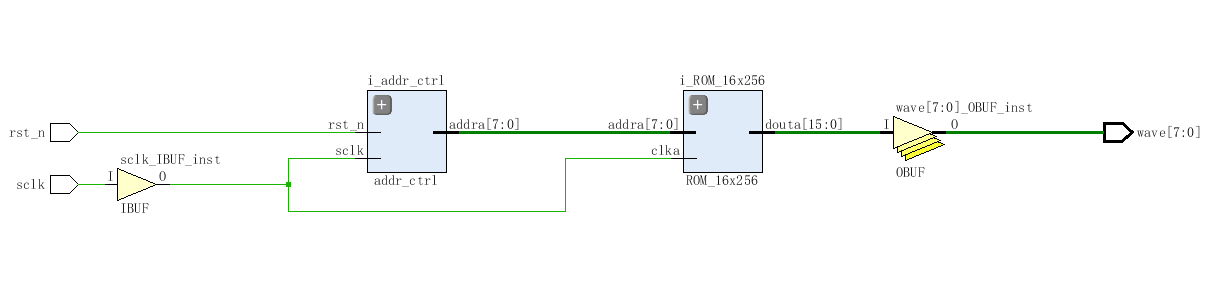

4. RTL图

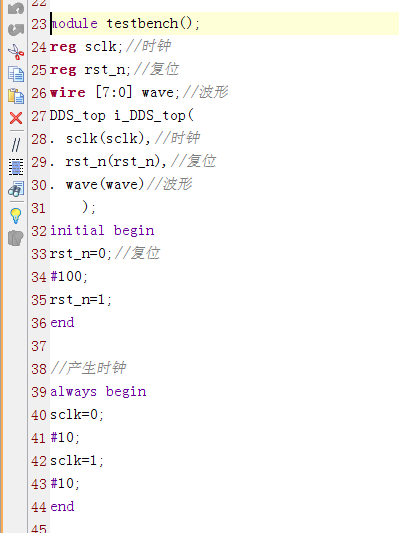

5. Testbench

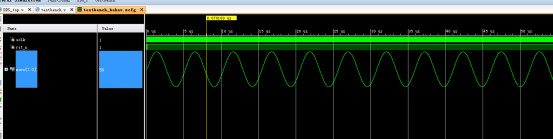

6. 仿真图

部分代码展示:

`timescale?1ns?/?1ps
//////////////////////////////////////////////////////////////////////////////////
//?Company:?
//?Engineer:?
//?
//?Create?Date:?2021/04/11?16:31:34
//?Design?Name:?
//?Module?Name:?DDS_top
//?Project?Name:?
//?Target?Devices:?
//?Tool?Versions:?
//?Description:?
//?
//?Dependencies:?
//?
//?Revision:
//?Revision?0.01?-?File?Created
//?Additional?Comments:
//?
//////////////////////////////////////////////////////////////////////////////////
module?DDS_top(
????input?sclk,//时钟
????input?rst_n,//复位
????output?[7:0]?wave//波形
????);
????
wire?[7?:?0]?addra;//ROM地址????
wire?[15?:?0]douta;//ROM数据
//地址累加模块
addr_ctrl?i_addr_ctrl(
.?sclk(sclk),//时钟
.?rst_n(rst_n),//复位
.?addra(addra)//ROM地址??
????);
//调用ROM?IP核????
ROM_16x256?i_ROM_16x256?(
??????.clka(sclk),????//?input?wire?clka
??????.addra(addra),??//?input?wire?[7?:?0]?addra
??????.douta(douta)??//?output?wire?[15?:?0]?douta
????);
????
assign??wave=?douta[7:0];//输出8位波形??
endmodule
