基于DDS的扫频仪设计VHDL代码Quartus仿真

名称：基于DDS的扫频仪设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

基于DDS的扫频仪设计

1、基于DDS原理设计扫频仪

2、自动控制正弦波频率由小变大循环扫频

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

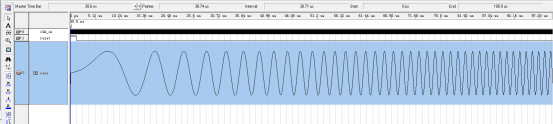

顶层模块仿真

分频模块仿真

相位累加器模块

扫频控制模块

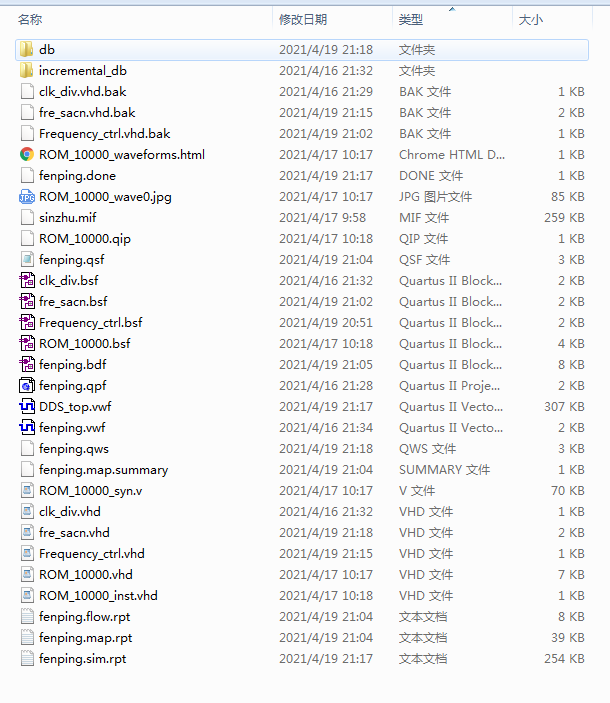

1. 工程文件

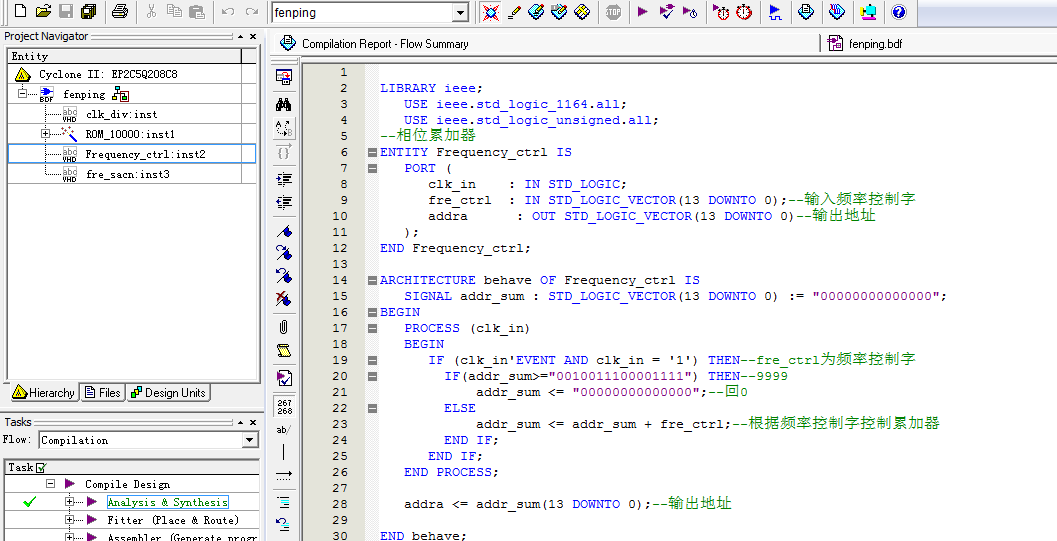

2. 程序文件

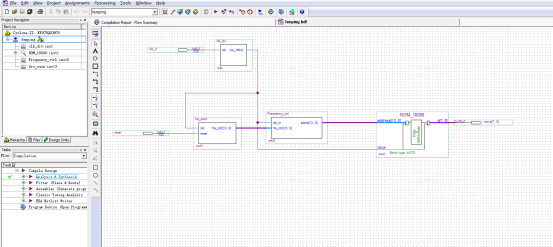

3. 程序编译

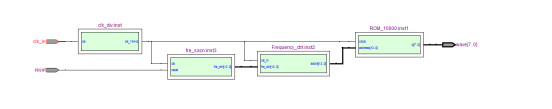

4. RTL图

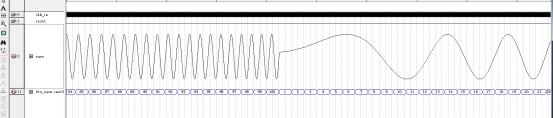

5. 仿真图

部分代码展示:

LIBRARY?ieee;
???USE?ieee.std_logic_1164.all;
???USE?ieee.std_logic_unsigned.all;
--相位累加器
ENTITY?Frequency_ctrl?IS
???PORT?(
??????clk_in????:?IN?STD_LOGIC;
??fre_ctrl??:?IN?STD_LOGIC_VECTOR(13?DOWNTO?0);--输入频率控制字
??????addra??????:?OUT?STD_LOGIC_VECTOR(13?DOWNTO?0)--输出地址
???);
END?Frequency_ctrl;
ARCHITECTURE?behave?OF?Frequency_ctrl?IS
???SIGNAL?addr_sum?:?STD_LOGIC_VECTOR(13?DOWNTO?0)?:=?"00000000000000";
BEGIN
???PROCESS?(clk_in)
???BEGIN
??????IF?(clk_in'EVENT?AND?clk_in?=?'1')?THEN--fre_ctrl为频率控制字
IF(addr_sum>="0010011100001111")?THEN--9999
addr_sum?<=?"00000000000000";--回0
ELSE
addr_sum?<=?addr_sum?+?fre_ctrl;--根据频率控制字控制累加器
END?IF;
??????END?IF;
???END?PROCESS;
???addra?<=?addr_sum(13?DOWNTO?0);--输出地址
???
END?behave;

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=1262
