UD LAN-405全国产化信号处理模块最多支持2通道16bit@125Msps的短波采集（或2通道14bit@250M超短波采集）、2通道16bit@1200Msps回放，FPGA为ZYNQ-7Z020，对外支持千兆网、12路GPIO、2路RS422、4路RS232接口。模块为100%国产化设计（同时也兼容进口器件）。
应用行业：
? 短波、超短波无线电信号监测、测向与定位
? 手持/便携/背负/机载设备、Net FPGA、机箱内健康管理
产品特点：
? 双通道DAC支持DC（±电源供电）、AC耦合（二选一）
? 国产化率100%

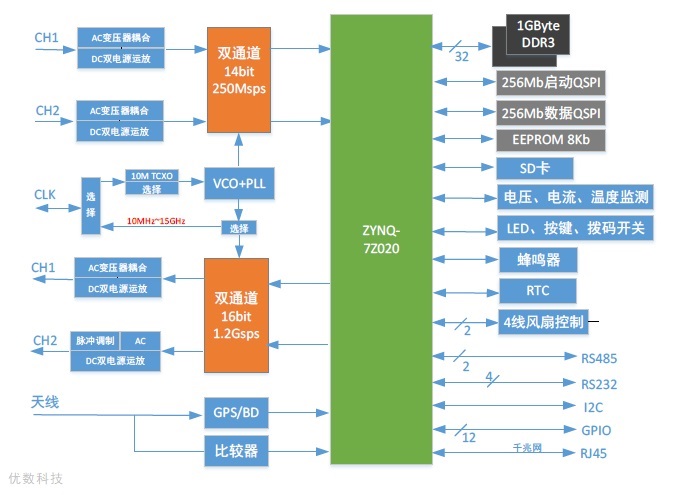

产品原理框图：
主要技术参数：
产品配置：
-FPGA: XC7Z020、FMQL20
-DDR3：PS 32bit，1GByte
-启动QSFP: 256Mbit
-数据QSFP: 256Mbit
-EEPROM：8kbit
-ADC：2通道16bit，125Msps或2通道14bit，250Msps
-DAC：2通道16bit，最高输出速率为1200Msps（其中1路支持脉冲调制）
-支持外参考、外时钟或外触发接口
-具有GPS/BD接口，支持位置、时间信息
-健康管理：支持电压、电流、环境温度监测
-接口保护：JTAG口ESD、过流、过热、反接保护
-调试辅助：电源指示灯，板内状态指示灯、按键
-单电源+5.5V~+12V供电
对外接口：
-ADC输入/DAC输出：SMA
-外参考/外时钟接口：SMA，10MHz（也可输出10MHz~15GHz本振信号）
-外触发接口：SMA（与GPS/BD共用，二选一）
-GPS/BD天线接口：SMA
-千兆网口：RJ45连接器, 支持1000M BASE-T
-GPIO口：8+4共12路，速率最高40MHz
-RS232口：4路标准RS232电平，速率最高120Kbps
-RS485口：2路，速率最高12Mbps，兼容RS422电平
-外接电源口：JL23A高可靠连接器
-输出电源：支持1路输出（500mA电流）+3.3V或12V供外接天线使用
测试程序：
-FPGA的所有管脚已例化
