名称：DDS波形发生器并通过DA芯片tlc5620输出波形设计VHDL代码Quartus? DE1-SOC开发板

软件：Quartus

语言：VHDL

代码功能：

DDS波形发生器并通过DA芯片tlc5620输出波形

1、使用DDS算法产生波形，可以选择输出方波、正弦波、三角波、矩形波

2、可以控制输出波形的频率

3、将波形通过DA芯片tlc5620输出

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

本代码已在DE1-SOC开发板验证，DE1-SOC开发板如下，其他开发板可以修改管脚适配：


演示视频：

设计文档：

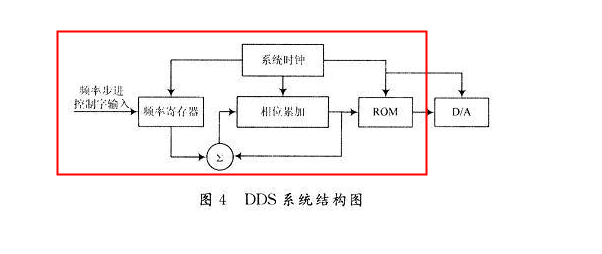

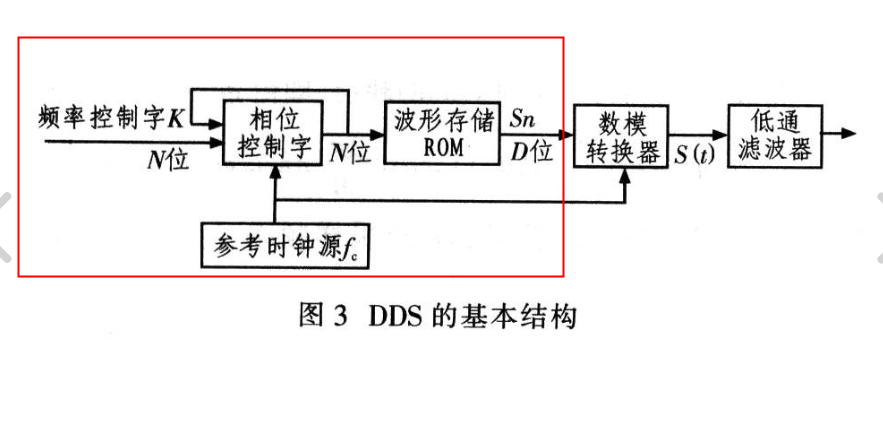

DDS原理

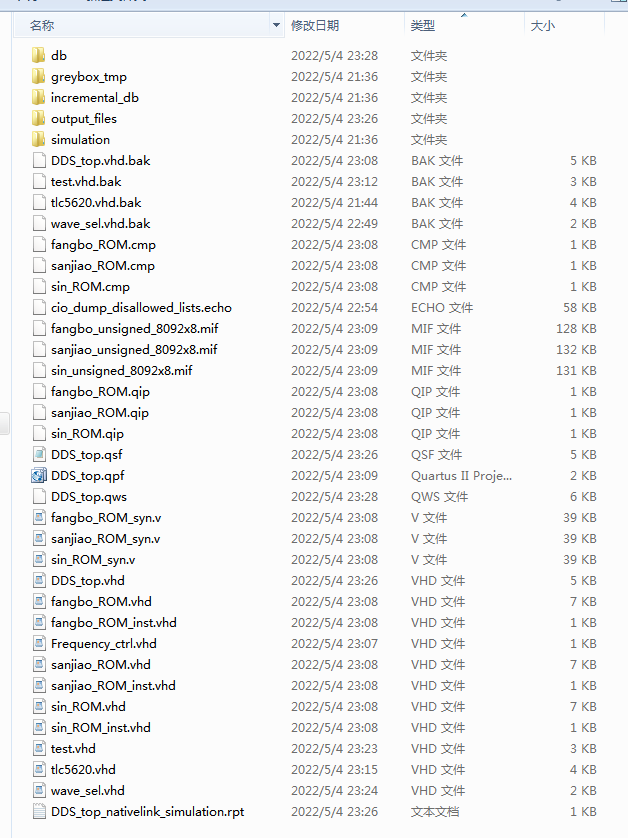

1. 工程文件

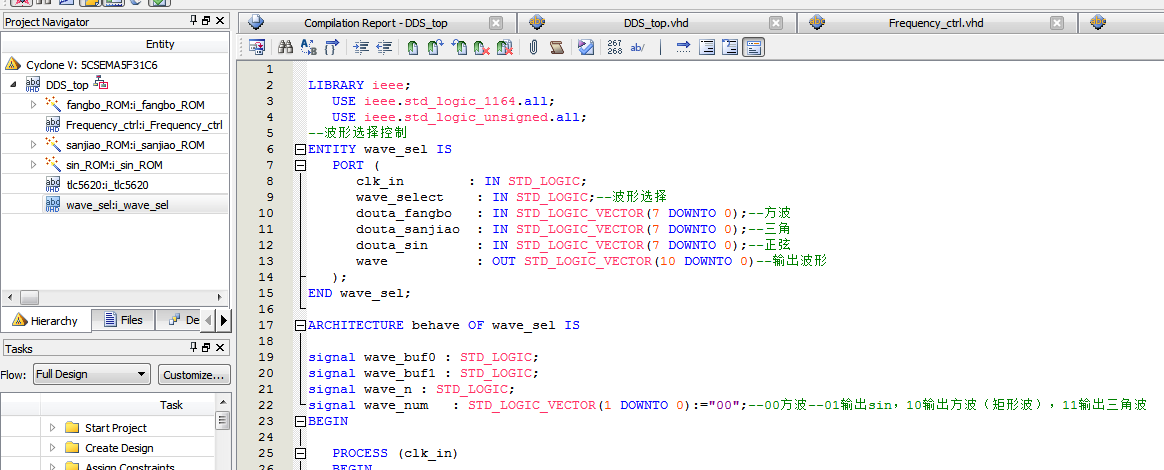

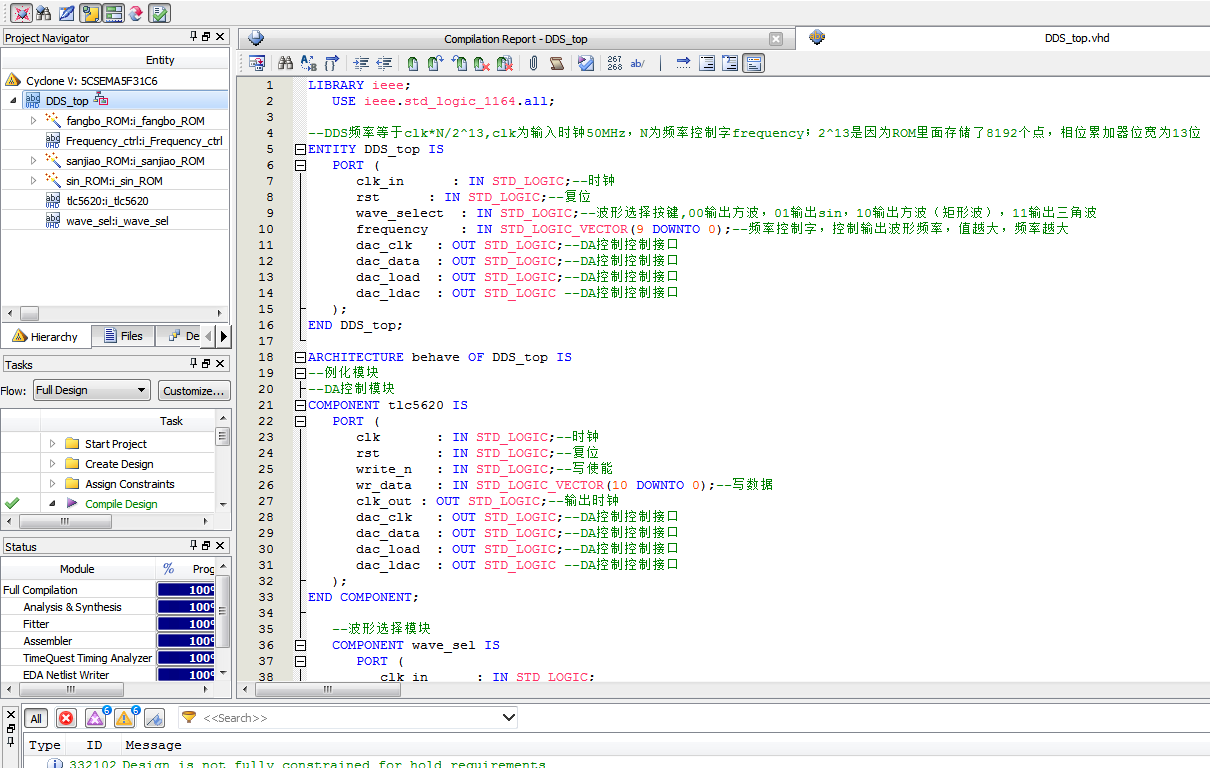

2. 程序文件

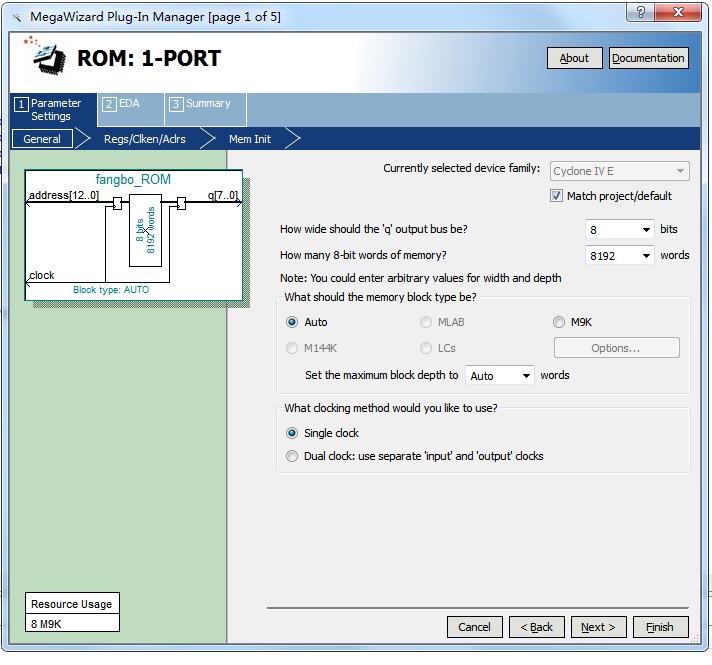

ROM IP核

3. 程序编译

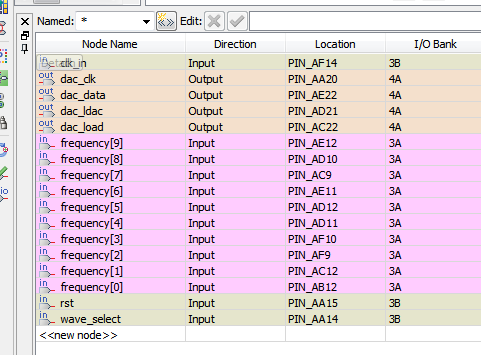

4. 管脚分配

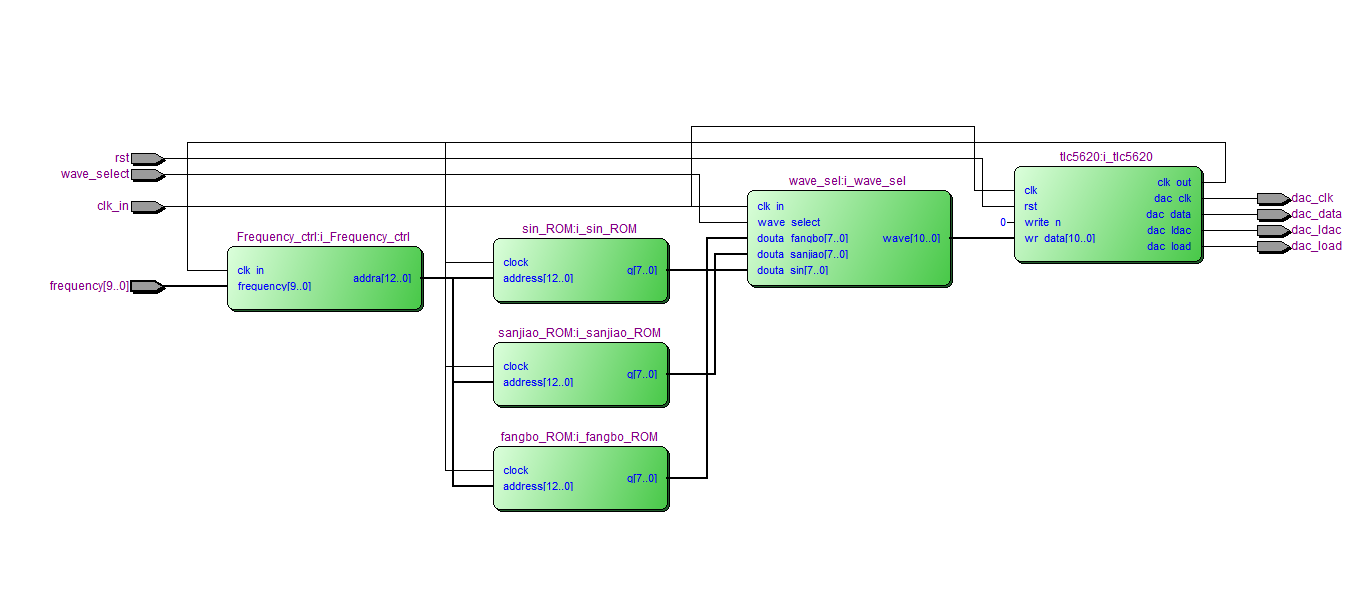

5. RTL图

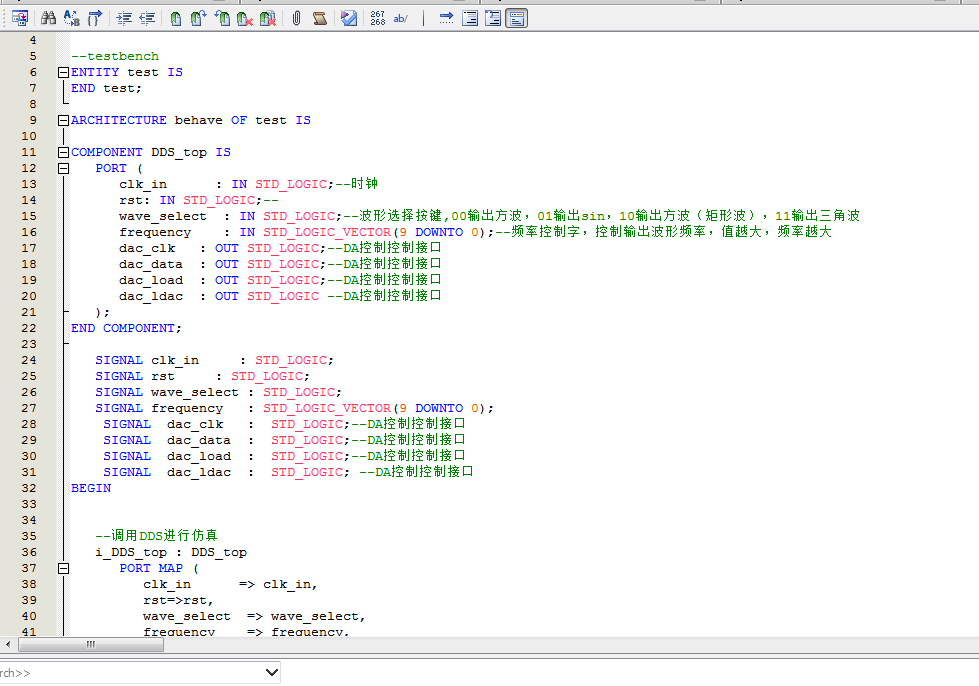

6. Testbench

7. 仿真图

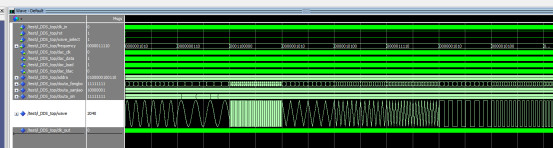

整体仿真图

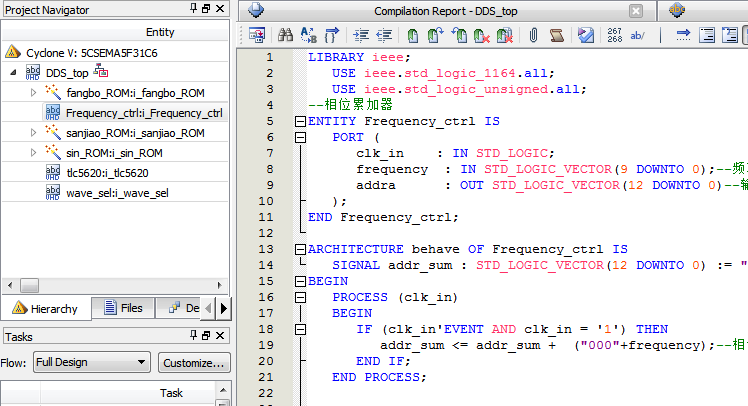

相位累加器模块

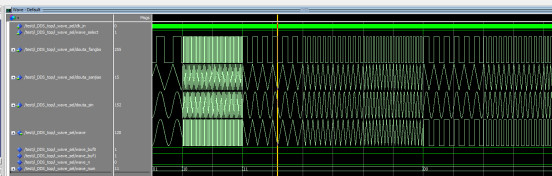

波形选择模块

DA控制模块

部分代码展示:

LIBRARY?ieee;
???USE?ieee.std_logic_1164.all;
--DDS频率等于clk*N/2^13,clk为输入时钟50MHz，N为频率控制字frequency；2^13是因为ROM里面存储了8192个点，相位累加器位宽为13位
ENTITY?DDS_top?IS
???PORT?(
??????clk_in??????:?IN?STD_LOGIC;--时钟
rst??????:?IN?STD_LOGIC;--复位
??????wave_select??:?IN?STD_LOGIC;--波形选择按键,00输出方波，01输出sin，10输出方波（矩形波），11输出三角波
??????frequency????:?IN?STD_LOGIC_VECTOR(9?DOWNTO?0);--频率控制字，控制输出波形频率，值越大，频率越大
??????dac_clk???:?OUT?STD_LOGIC;--DA控制控制接口
??????dac_data??:?OUT?STD_LOGIC;--DA控制控制接口
??????dac_load??:?OUT?STD_LOGIC;--DA控制控制接口
??????dac_ldac??:?OUT?STD_LOGIC?--DA控制控制接口
???);
END?DDS_top;
ARCHITECTURE?behave?OF?DDS_top?IS
--例化模块
--DA控制模块
COMPONENT?tlc5620?IS
???PORT?(????
??????clk???????:?IN?STD_LOGIC;--时钟
??????rst???????:?IN?STD_LOGIC;--复位
??????write_n???:?IN?STD_LOGIC;--写使能
??????wr_data???:?IN?STD_LOGIC_VECTOR(10?DOWNTO?0);--写数据
??????clk_out?:?OUT?STD_LOGIC;--输出时钟
??????dac_clk???:?OUT?STD_LOGIC;--DA控制控制接口
??????dac_data??:?OUT?STD_LOGIC;--DA控制控制接口
??????dac_load??:?OUT?STD_LOGIC;--DA控制控制接口
??????dac_ldac??:?OUT?STD_LOGIC?--DA控制控制接口
???);
END?COMPONENT;
--波形选择模块
???COMPONENT?wave_sel?IS
??????PORT?(
?????????clk_in??????:?IN?STD_LOGIC;
?????????wave_select??:?IN?STD_LOGIC;
?????????douta_fangbo?:?IN?STD_LOGIC_VECTOR(7?DOWNTO?0);
?????????douta_sanjiao?:?IN?STD_LOGIC_VECTOR(7?DOWNTO?0);
?????????douta_sin????:?IN?STD_LOGIC_VECTOR(7?DOWNTO?0);
?????????wave?????????:?OUT?STD_LOGIC_VECTOR(10?DOWNTO?0)
??????);
???END?COMPONENT;
???
--相位累加器模块
???COMPONENT?Frequency_ctrl?IS
??????PORT?(
?????????clk_in??????:?IN?STD_LOGIC;
?????????frequency????:?IN?STD_LOGIC_VECTOR(9?DOWNTO?0);
?????????addra????????:?OUT?STD_LOGIC_VECTOR(12?DOWNTO?0)
??????);
???END?COMPONENT;
--ROM表
COMPONENT?sin_ROM?IS
PORT
(
address:?IN?STD_LOGIC_VECTOR?(12?DOWNTO?0);
clock:?IN?STD_LOGIC??:=?'1';
q:?OUT?STD_LOGIC_VECTOR?(7?DOWNTO?0)
);
END?COMPONENT;
--ROM表
COMPONENT?fangbo_ROM?IS
PORT
(
address:?IN?STD_LOGIC_VECTOR?(12?DOWNTO?0);
clock:?IN?STD_LOGIC??:=?'1';
q:?OUT?STD_LOGIC_VECTOR?(7?DOWNTO?0)
);
END?COMPONENT;
--ROM表
COMPONENT?sanjiao_ROM?IS
PORT
(
address:?IN?STD_LOGIC_VECTOR?(12?DOWNTO?0);
clock:?IN?STD_LOGIC??:=?'1';
q:?OUT?STD_LOGIC_VECTOR?(7?DOWNTO?0)
);
END?COMPONENT;
???
???SIGNAL?addra?????????:?STD_LOGIC_VECTOR(12?DOWNTO?0);
???SIGNAL?douta_fangbo??:?STD_LOGIC_VECTOR(7?DOWNTO?0);
???SIGNAL?douta_sanjiao?:?STD_LOGIC_VECTOR(7?DOWNTO?0);
???SIGNAL?douta_sin?????:?STD_LOGIC_VECTOR(7?DOWNTO?0);
???SIGNAL?wave?????:?STD_LOGIC_VECTOR(10?DOWNTO?0);
SIGNAL?clk_out:?STD_LOGIC;
BEGIN

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=1069
