FMC-705 全国产4通道数据采集卡 1.25G/14bit

UD FMC-705 支持四通道1250M/14bit中频采集，FMC模块满足VITA57.1/FMC57.4单宽、导冷规范。ADC支持国产GM4680、B9680、GMS032、GAD14D1GPE、B9680、CS9680、XA14D02QFIZ、MKL1000N或进口AD6674-500、AD6674-750、AD6674-1000、AD9695-625、AD9695-1300、AD9680-500、AD9680-820、AD9680-1000、AD9680-1250采集芯片，输入为交流耦合方式。FMC子卡还支持外参考/外时钟、外触发接口，具有板载温度监控等功能。模块采用高质量的时钟和电源，具有优异的性能指标。

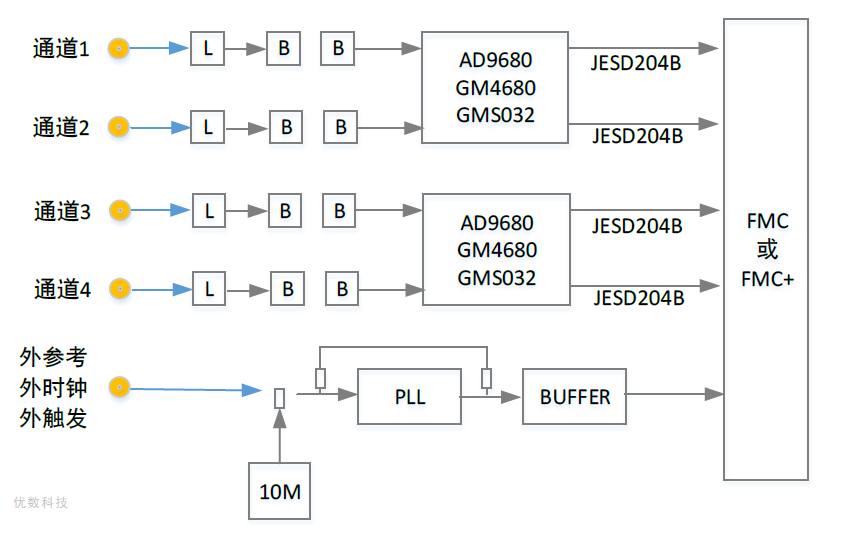

电路原理设计框图：

技术特点：

-支持100%国产化

-装配FMC连接器时，支持4通道14bit，500Msps~1300Msps同步采样

-4通道同步采集，保证每次上电相差抖动≤±5°

-输入配置低通/带通模拟滤波器（输入频率范围请订购前沟通，以便配置AD前端相关器件）

-本地参考采用TCXO时钟，频率稳定度：优于1×10^-7

-支持外时钟或外参考，也可选择为外触发功能

-具有板载温度监控功能

-ADC：具有优异的性能指标，参考实测数据

-满量程输入功率：+10dBm~+12.7dBm（不同器件和配置参数不同）

-输入耦合方式：AC耦合

-外参考/外时钟：AC耦合，0dBm~6dBm

-内参考稳定度：±05ppm（常温）~±0.5ppm（宽温）

-外触发（与外参考/外时钟连接器共用）：+3.3V TTL，阻抗10kΩ

-对外接口：SSMC连接器，阻抗50Ω

-FMC连接器型号为ASP-134488-01（高度5mm），与之配套的载板FMC连接器型号应为ASP-134486-01（高度6.5mm）

-LED灯：1颗时钟状态指示灯

测试程序：

ADC采集测试程序IP
