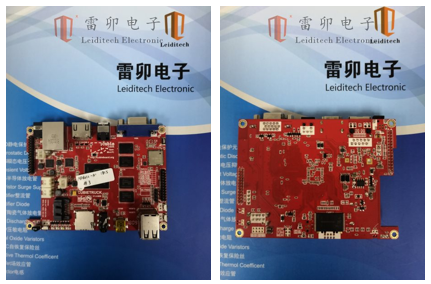

测试产品：音频解码板
雷卯实验室温湿度：26度 ， 61%
测试标准：静电测试，需通过IEC61000-4-2
测试目的：判断HDMI接口放电，ESD是否起到保护作用
一．测试产品和标准要求如下：
| IEC61000-4-5 | 空气放电 | 接触放电 |
| HDMI接口 | 8KV | 4KV |

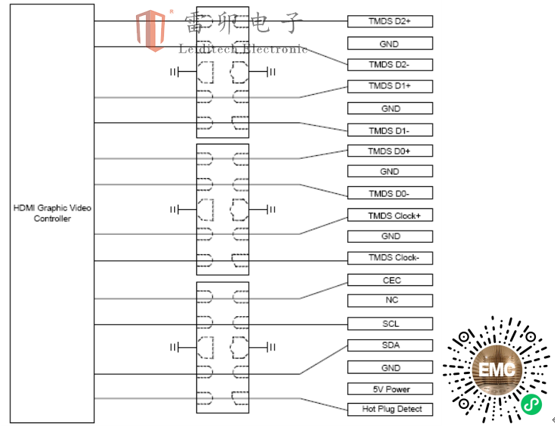

二．雷卯采用电路保护方案
（微信扫小程序二维码可以看更多保护方案）：
采用ULC0524P器件保护

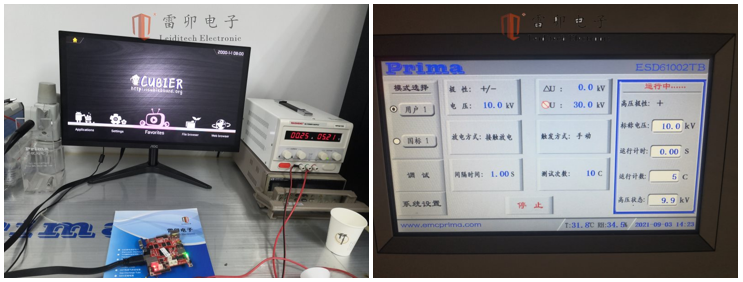

三．测试照片和结果数据记录：
| 选雷卯型号 | 防静电ESD测试记录 | ||
| ULC0524P | 接触放电 | 4KV ±10C | PASS |
| 6KV ±10C | PASS | ||
| 8KV ±10C | PASS | ||
| 10KV ±10C | 黑屏后无法自主恢复或重启 | ||
| 空气放电 | 6KV ±10C | PASS | |
| 8KV ±10C | PASS | ||
| 10KV ±10C | PASS | ||
| 14KV ±10C | 黑屏后无法自主恢复或重启 |
注：选雷卯ULC0524P可以满足客户板卡的测试标准IEC61000-4-2
以上方案为上海雷卯电子典型方案，如果设计中有特殊封装需求，特别是参数要求，可以联系原厂提供个性方案。原厂EMC实验室提供各种电子模块产品的免费摸底测试，有需要的工程师联系雷卯电子实验室预约申请。欢迎随时联系胡工18016225001
