MCXA15x 上的连续 SRAM 地址使用情况

该软件配合应用笔记[AN14377]，配置并使用SRAM X0 Alias形成连续的SRAM地址，验证了连续SRAM地址的可行性。

主板：FRDM-MCXA156

类别：内存

外设：DMA

工具链：MCUXpresso IDE、IAR、MDK

目录

1. 软件
2. 硬件
3. 设置
4. 结果
5. 常见问题解答
6. 支持
7. 发行说明

1.软件

• MCUXpresso IDE V11.9.0或更高版本
• IAR 9.50.1
• Keil 5.38
• SDK2.16.0FRDM-MCXA156

2.硬件

• FRDM-MCXA156 Rev A 板：

• 一根 Type-C USB 线缆。

3. 设置

该软件同时支持MCUXpresso、IAR、Keil三个IDE，您可以根据需要选择相应的项目。

3.1 硬件连接

使用 Type-C USB 线连接 FRDM-MCXA156 的 J21 和 PC 的 USB 端口。

3.2 MCUXpresso导入、构建和下载项目

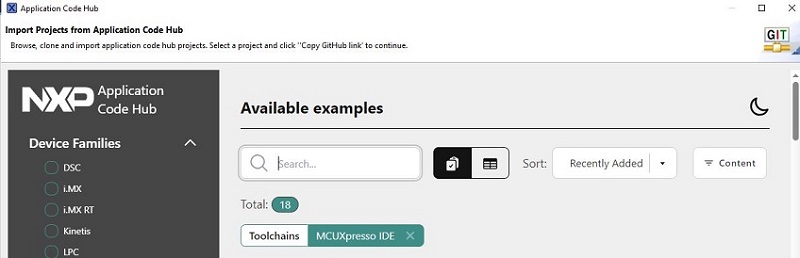

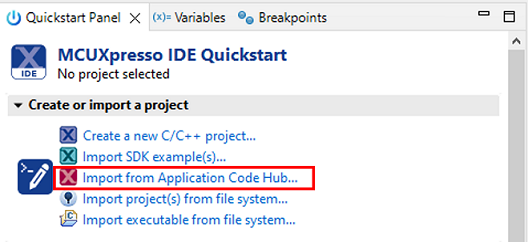

1. 打开 MCUXpresso IDE 11.9.0，在快速启动面板中，选择从应用程序代码中心导入

2. 在搜索栏中输入演示名称。

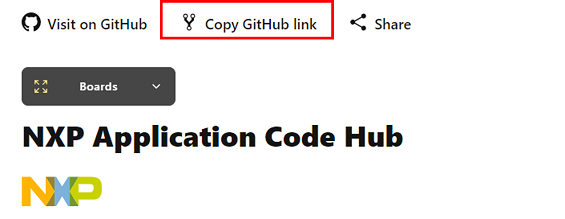

3. 点击?复制GitHub链接?，MCUXpresso IDE将自动检索项目属性，然后单击?下一步>?。

4. 选择主分支然后点击?Next>?，选择 MCUXpresso 工程，点击Finish按钮完成导入。

您需要在 MCUXpresso IDE 上安装SDK2.16.0FRDM-MCXA156 。

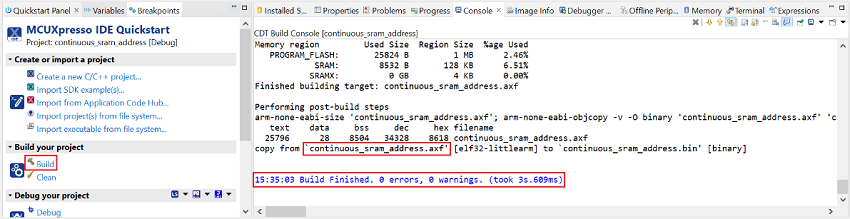

5. 单击工具栏上的?“构建”?按钮，然后等待构建完成。

6. 从工具栏中选择GUI Flash 工具将可执行文件编程到电路板。

3.3 IAR导入、构建和下载工程

1. 从以下链接克隆项目：https://github.com/nxp-appcodehub/an-continuous-sram-address-mcxa15x.git
2. 打开、制作并下载项目。

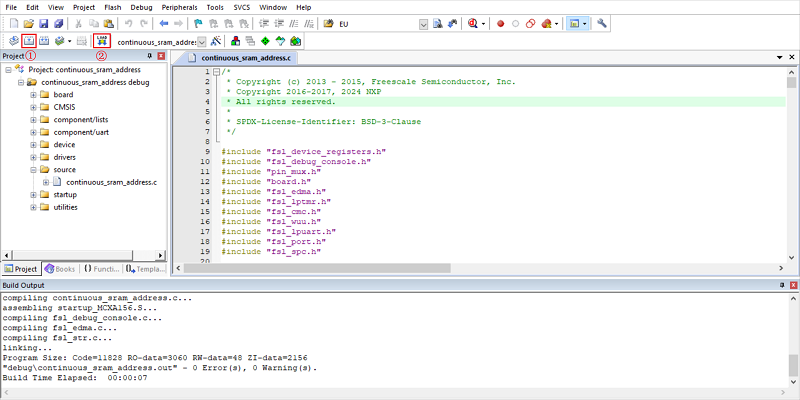

3.4 Keil导入、构建和下载工程

1. 从以下链接克隆项目：https://github.com/nxp-appcodehub/an-continuous-sram-address-mcxa15x.git
2. 打开、构建并下载项目。

3.5 验证连续SRAM地址的可行性

打开串口终端，波特率为115200，复位MCU，然后按照提示验证连续SRAM地址的可行性。

4.结果

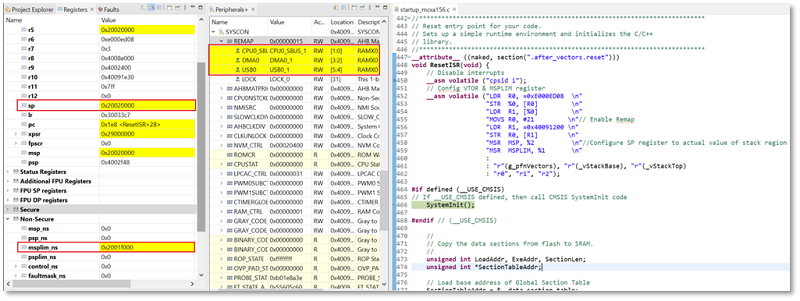

如下所示，相应的重映射位使能，SP寄存器的值为SRAM X0 Alias的结束地址加一。上述操作在使用堆栈之前完成。

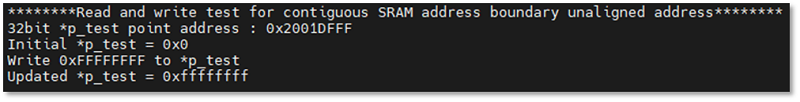

下图显示了边界未对齐地址的读写测试。

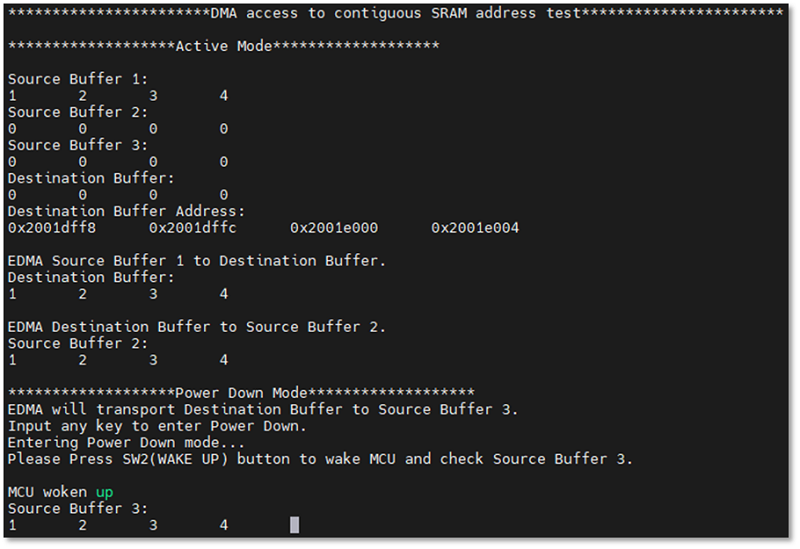

下图为DMA访问连续SRAM地址测试。

5. 常见问题解答

尚未发现针对该项目的常见问题解答。

6. 支持

请联系 NXP 获取更多支持。
