【代码库】MIMXRT1170-EVKB完整家电演示

这是 MIMXRT1170-EVKB 上配备 LVGL 和 RK055HDMIPI4M 5.5 英寸 LCD 面板的完整家电演示。此演示展示了三台家电：烤箱、空调和抽油烟机（每台家电都有自己的动画，并且可以在屏幕之间切换），它还有一个中央仪表板，显示所有家电的状态。

主板：MIMXRT1170-EVKB

类别：图形

外围设备：显示器

工具链：MCUXpresso IDE

目录

1. 软件
2. 硬件
3. 设置
4. 结果
5. 常见问题解答
6. 支持
7. 发行说明

1.软件

此代码使用MCUXpresso IDE 11.7.1 版实现。使用GUI Guider v1.6.0 导入 Lottie 文件并生成初始设计。LVGL（8.3.5 版）及所有其他软件均包含在MCUXpresso SDK（使用 2.13.1 版）中。

2.硬件

• 购买支持的主板：
  • MIMXRT1170-EVKB
• 购买支持的显示器：
  • RK055HDMIPI4MA0
• 电源适配器

3. 设置

3.1 步骤 1

按照MCUXpresso IDE 页面文档部分中的“MCUXpresso IDE - 用户指南”中注明的部分，将项目导入 MCUXpresso IDE ：

3.2 第 2 步

将 LCD 面板连接到 i.MX RT1170-EVKB 板的连接器 J48。

3.3 步骤 3

打开 MCUXpresso 项目

3.4 步骤4

打开位于 board 文件夹中的 display_support.h 文件并选择：

DEMOPANELRK055AHD091 用于旧显示器

DEMOPANELRK055MHD091 用于新显示器

3.5 步骤 5

将构建的项目（以发布模式而不是调试模式）下载到开发板并运行示例。

4.结果

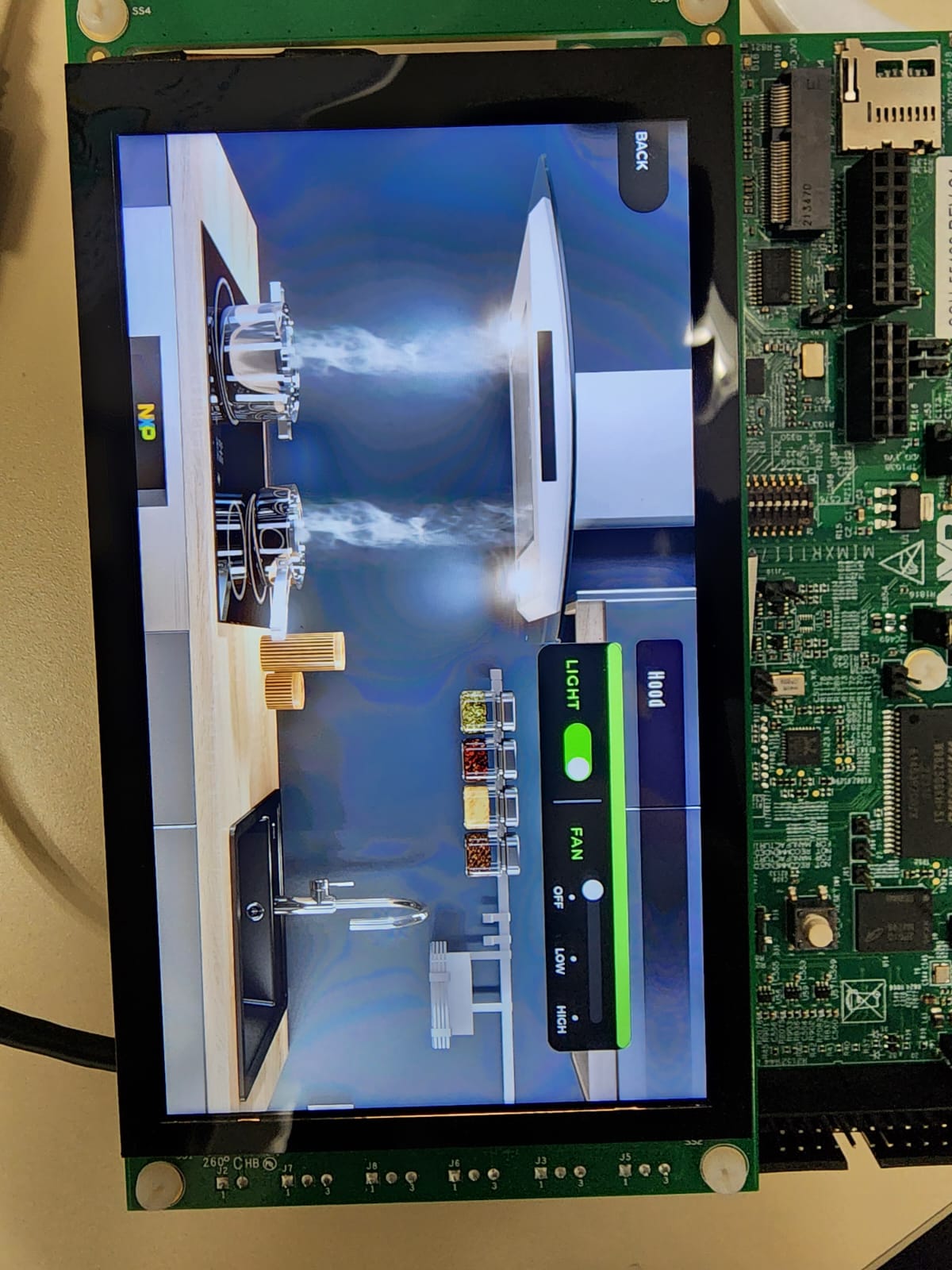

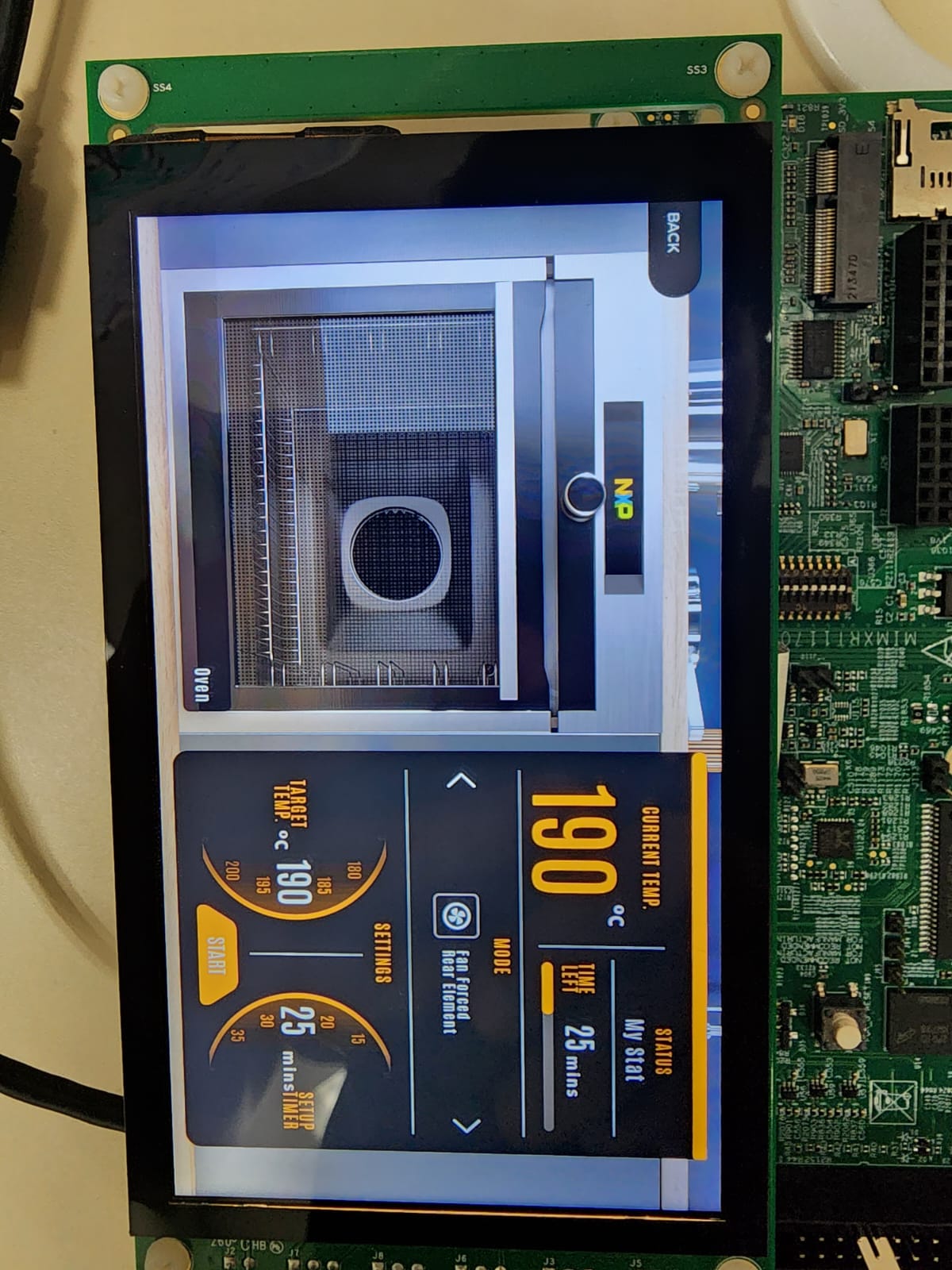

当demo正确运行时，我们将看到如下界面。

5. 常见问题解答

6. 支持

如果您对此代码有任何疑问或反馈，请联系恩智浦支持或在我们的社区https://community.nxp.com/上发帖。您可以在这里找到有关此代码示例各个方面的论坛，包括 GUI Guider、MCUXpresso 工具和设备系列。
