SL3170高压DC-DC开关降压恒压芯片 150V降12V/1A

一、芯片核心特性与优势?

SL3170是一款专为高压场景设计的开关降压型DC-DC控制器，集成了多项创新技术，特别适用于150V高输入电压降至12V/1A输出的应用场景。其核心优势包括：

• ?宽电压输入范围?：支持10V至150V的宽工作电压，适应复杂电源环境。
• ?高集成度设计?：内置150V耐压功率MOSFET，简化外围电路设计，降低系统成本。
• ?多重保护机制?：集成欠压锁定、过温保护、短路保护、开环保护等，提升系统可靠性。
• ?高效节能?：轻载条件下通过自适应降频优化效率，待机功耗极低。

?二、典型应用场景?

SL3170尤其适合高耐压、小电流需求的领域，例如：

• ?电动工具与交通工具?：如电动自行车、平衡车等高压电池系统的电源管理。
• ?工业备用电源?：为通信设备、监控系统提供稳定低压输出。
• ?物联网设备?：以太网供电（PoE）等需高压转换的低功耗场景。

?三、关键技术亮点??1. 智能启动与供电管理?

• 内置高压启动模块，通过SW引脚自供电，无需外部辅助电源。
• VCC电压动态调节（4.3V-7.2V），确保快速启动与低待机功耗。

?2. 软启动与动态保护?

• 软启动功能限制最小关断时间，防止电感电流过冲，保护器件寿命。
• 过载保护通过反馈电压监测（阈值3.4V）和220ms延时判断，避免误触发。

?3. 热管理优化?

• 过温保护分两阶段：120℃时降功率调节，150℃时强制关断并自动恢复，避免热损伤。

?四、设计建议与性能优化?

• ?PCB布局要点?：
• 缩短电源走线（GND/SW/VIN/VOUT），减少环路干扰。
• FB分压电阻、VCC电容需贴近芯片放置以提升稳定性。
• ?低温环境适配?：建议选用低ESR输出电容，确保-40℃低温下的可靠性。

?五、总结?

SL3170凭借其高压耐受能力、高集成度与多重保护机制，成为高耐压小电流场景的理想选择。其智能化的动态调节与高效能设计，可显著提升系统稳定性和能效比，适用于工业、消费电子等多领域的高压降压需求。

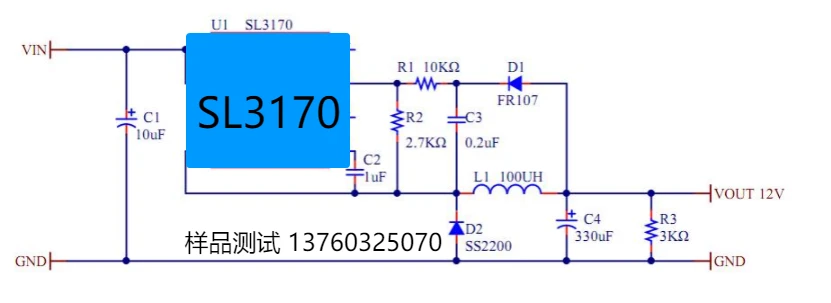

原理图 技术支持 样品测试
