适用于2.7V-20V升压恒压芯片SL4015功能替代TPS61178（TI)

SL4015与TPS61178功能替代技术解析?

?一、核心参数对比?

SL4015作为国产高集成度同步升压芯片，与TI的TPS61178在关键性能上高度匹配：

输入电压范围?：2.7V-20V（SL4015） vs 2.5V-18V（TPS61178）

输出能力?：均支持20V输出电压及15A峰值电流

效率表现?：SL4015效率达93%，与TI同级方案持平

工作频率?：400kHz固定开关频率，兼容主流设计需求

二、替代优势分析?

全集成设计?

SL4015内置16mΩ/20mΩ功率MOS管，无需外置开关管，简化PCB布局（TPS61178需外置MOS）。

智能模式切换?

自适应PWM/PFM双模式，轻载时自动切换至PFM模式降低功耗，与TI的DCM/CCM控制逻辑等效。

保护机制完善?

具备22V过压保护、逐周期过流保护、160℃热关断三重防护，保护阈值与TI方案对齐。

三、典型应用场景?

便携设备?：移动电源/平板电脑的升压转换

工业应用?：POS机、无刷电机驱动电源

音频设备?：音箱系统高压供电

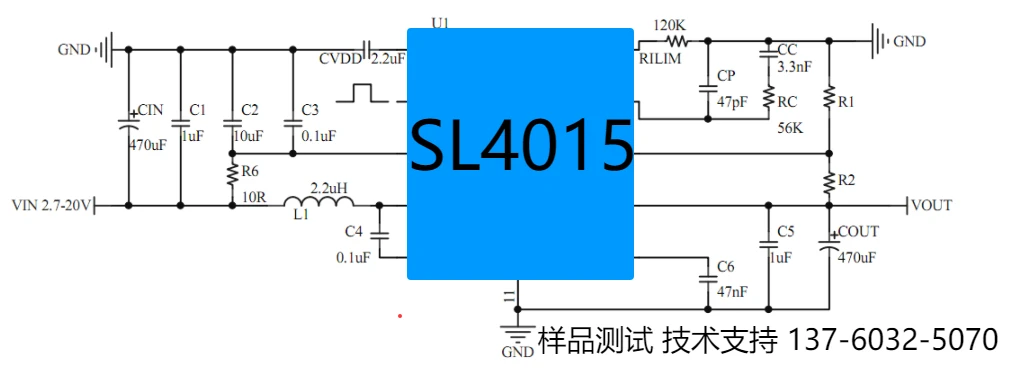

四、替代设计要点?

引脚兼容性?

SL4015采用ESOP10封装，需注意EN（使能）、FB（反馈）等关键信号引脚定义差异。

外围电路调整?

反馈电阻需按Vout=1.204×(1+R2/R1)重新计算

软启动电容推荐47nF（与TI方案通用）

布局优化?

强调输入电容靠近VIN引脚、SW走线最短化等原则，与TI设计指南一致。

五、可靠性验证建议?

测试边界条件：验证2.7V低压启动、20V满载输出稳定性

温度循环测试：-40℃~85℃范围内效率波动＜2%

长期老化：1000小时满载运行验证寿命
