高耐压内置MOS降压恒压芯片SL3036H技术解析?
一、产品概述
SL3036H是一款?宽输入电压范围?的开关降压型DC-DC芯片，内置?150V/3A功率MOS管?，可直接支持?8V至120V的输入电压?，适用于高电压输入场景。其具备低待机功耗、高效率（典型值高达95%）、低纹波等优势，同时集成?恒压输出与恒流输出?功能，满足多样化的电源管理需求。
二、核心特性
宽输入电压兼容性?
输入范围覆盖8V~120V，可适配多种高电压电源环境。

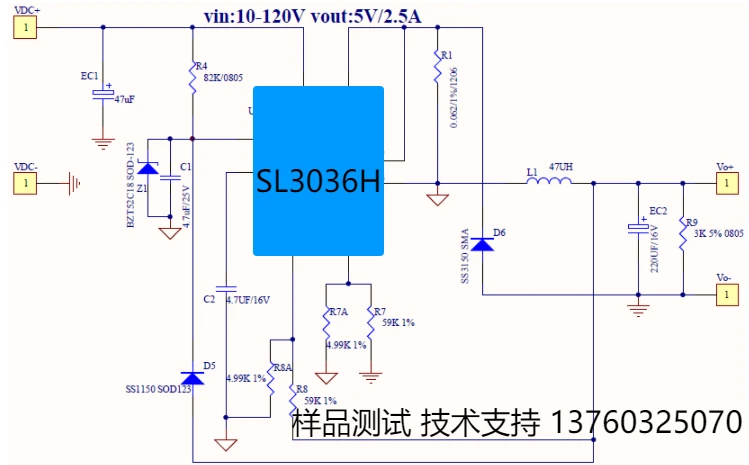

支持?12V/1.5A、5V/1.5A?等典型输出配置，输出电压可在?4.2V至30V间灵活调节?。
高性能与低功耗?
采用?固定频率PWM控制?（典型频率140KHz），轻载时自动降低频率以提升效率。
静态电流低至?100μA?，待机功耗优于行业标准。
全面的保护机制?
内置?软启动电路?，避免启动时的电流冲击。
集成?过温保护、输出短路保护、限流保护?，保障系统长期稳定运行。
三、典型应用场景
电动汽车与电动交通工具?：如电动自行车、电瓶车、卡车等高压电池系统。
工业仪表与追踪器?：为高精度设备提供稳定低压电源。
恒压源设备?：需宽电压输入且对效率要求严苛的场景。
四、技术优势详解
高效率转换?
通过优化MOS管导通内阻（低至300mΩ）和开关控制策略，实现全负载范围内的高效能量转换。
高集成度设计?
内置功率MOS管与保护电路，减少外部元件数量，降低系统成本与体积。
灵活的电流电压配置?
通过外部电阻调节输出电流限值（如1.34A@100mΩ检测电阻）。
输出电压由分压电阻网络精准设定，满足定制化需求。
五、封装与可靠性
采用?ESOP8封装?，散热片直接连接输入引脚，优化高温工况下的散热性能。
工作温度范围覆盖?-40℃至150℃?，适应苛刻环境。
结语?
SL3036H以其?高耐压、高效率与高可靠性?，成为宽电压输入降压应用的理想选择。其紧凑的设计与完善的功能，助力工程师简化电源架构，提升终端产品竞争力
