基于FPGA的任意位宽乘法器VHDL代码Quartus仿真

名称：基于FPGA的任意位宽乘法器VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

任意位宽乘法器

设计一个任意位宽乘法器，通过可调参数N，可以配置为任意位宽，N可以自由修改。

可调参数N定义如下：

N : INTEGER := 16--N位乘法器，N可以自由修改，默认为16位。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

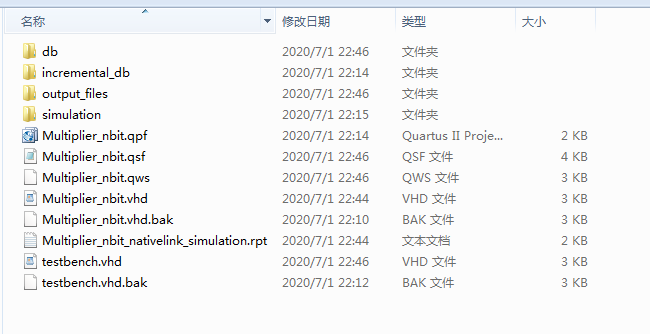

1. 工程文件

2. 程序文件

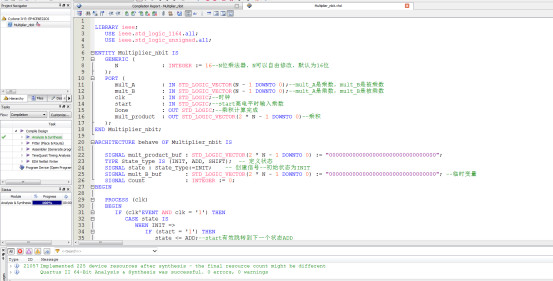

3. 程序编译

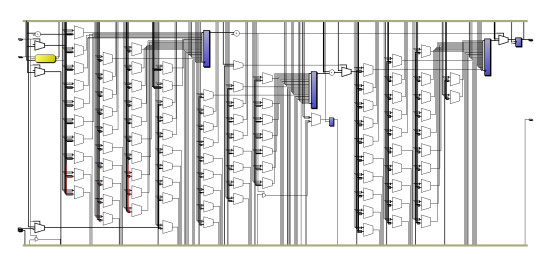

4. RTL图

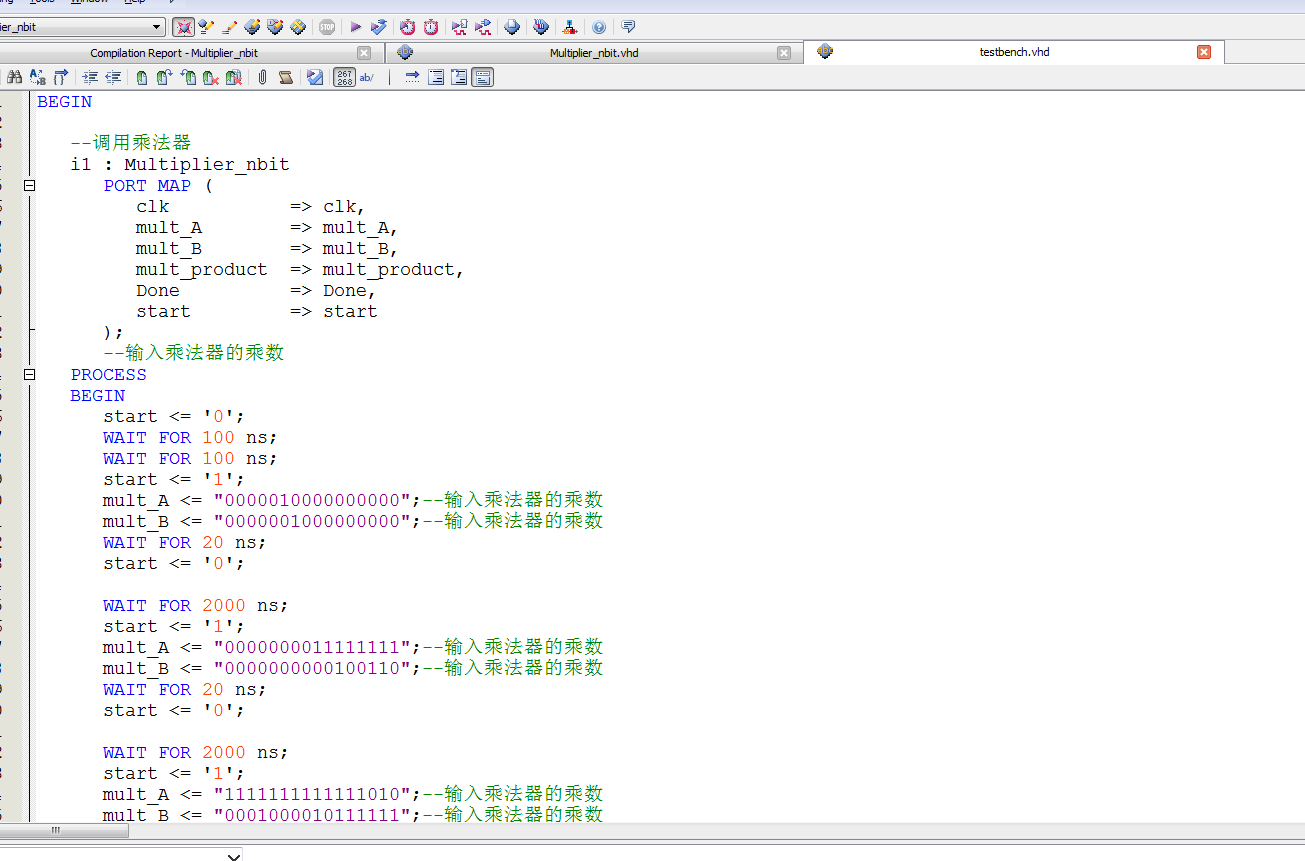

5. Testbench

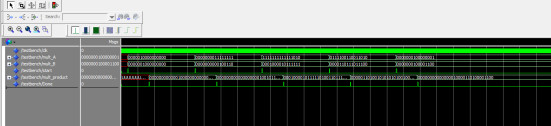

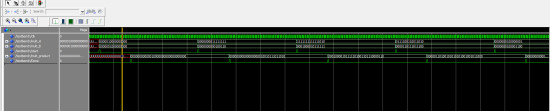

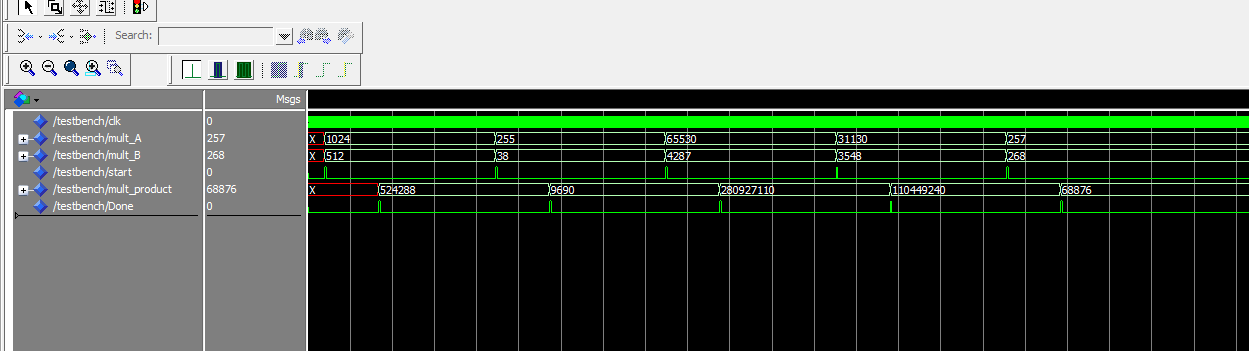

6. 仿真图

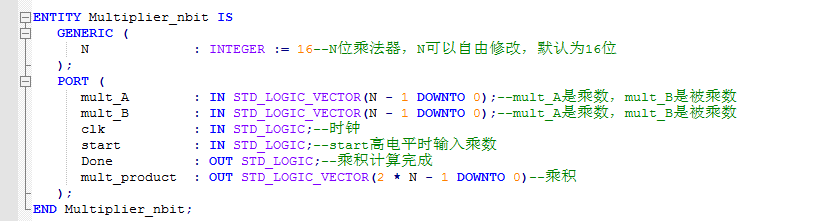

部分代码展示:

LIBRARY?ieee;
???USE?ieee.std_logic_1164.all;
???USE?ieee.std_logic_unsigned.all;
ENTITY?Multiplier_nbit?IS
???GENERIC?(
??????N?????????????:?INTEGER?:=?16--N位乘法器，N可以自由修改，默认为16位
???);
???PORT?(
??????mult_A????????:?IN?STD_LOGIC_VECTOR(N?-?1?DOWNTO?0);--mult_A是乘数，mult_B是被乘数
??????mult_B????????:?IN?STD_LOGIC_VECTOR(N?-?1?DOWNTO?0);--mult_A是乘数，mult_B是被乘数
??????clk???????????:?IN?STD_LOGIC;--时钟
??????start?????????:?IN?STD_LOGIC;--start高电平时输入乘数
??????Done??????????:?OUT?STD_LOGIC;--乘积计算完成
??????mult_product??:?OUT?STD_LOGIC_VECTOR(2?*?N?-?1?DOWNTO?0)--乘积
???);
END?Multiplier_nbit;
ARCHITECTURE?behave?OF?Multiplier_nbit?IS
???
???SIGNAL?mult_product_buf?:?STD_LOGIC_VECTOR(2?*?N?-?1?DOWNTO?0)?:=?"00000000000000000000000000000000";
???TYPE?State_type?IS?(INIT,?ADD,?SHIFT);??--?定义状态
???SIGNAL?state?:?State_Type:=INIT;????--?创建信号--初始状态为INIT
???SIGNAL?mult_B_buf???????:?STD_LOGIC_VECTOR(2?*?N?-?1?DOWNTO?0)?:=?"00000000000000000000000000000000";?--临时变量
???SIGNAL?Count????????????:?INTEGER?:=?0;
BEGIN
???
???PROCESS?(clk)
???BEGIN
??????IF?(clk'EVENT?AND?clk?=?'1')?THEN
?????????CASE?state?IS
????????????WHEN?INIT?=>
???????????????IF?(start?=?'1')?THEN
??????????????????state?<=?ADD;--start有效跳转到下一个状态ADD
??????????????????mult_B_buf(N?-?1?DOWNTO?0)?<=?mult_B;--取乘数
??????????????????mult_B_buf(2?*?N?-?1?DOWNTO?N)?<=?"0000000000000000";--临时变量的高16位置0
???????????????ELSE
??????????????????mult_product_buf?<=?"00000000000000000000000000000000";
??????????????????Count?<=?0;
??????????????????Done?<=?'0';?--运算未完成
??????????????????state?<=?INIT;--初始状态
???????????????END?IF;

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=676
