基于FPGA的通用电子密码锁VHDL代码Quartus仿真

名称：基于FPGA的通用电子密码锁VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

电子密码锁要求

(1)如果按下数字键，第一个数字会从显示器的最右端开始显示，此后每新按一个数字时，显示器上的数字必须左移一格，以便将新的数字显示出来。

(2)假如要更改输入的数字，可以按倒退按键来清除前一个输入的数字，或者按清除键清除所有输入的数字，再重新输入四位数。

(3)由于这里设计的是一个四位的电子密码锁，所以当输入的数字键超过四个时，电路不予理会，而且不再显示第四个以后的数字。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

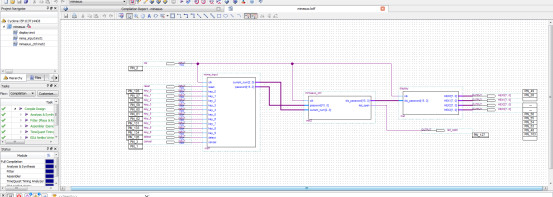

1. 工程文件

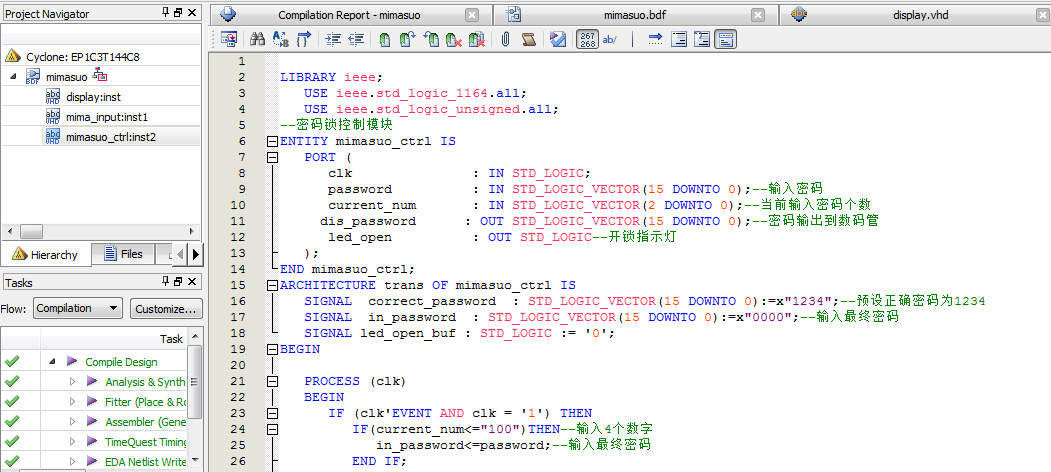

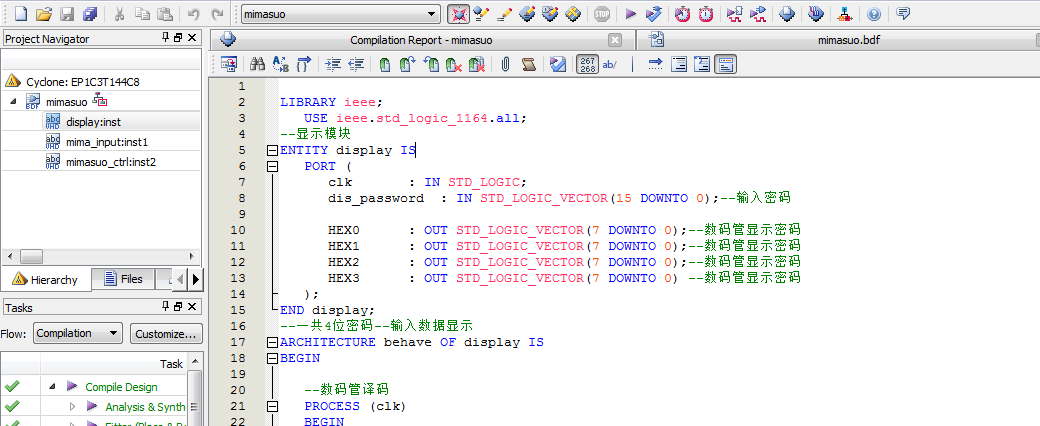

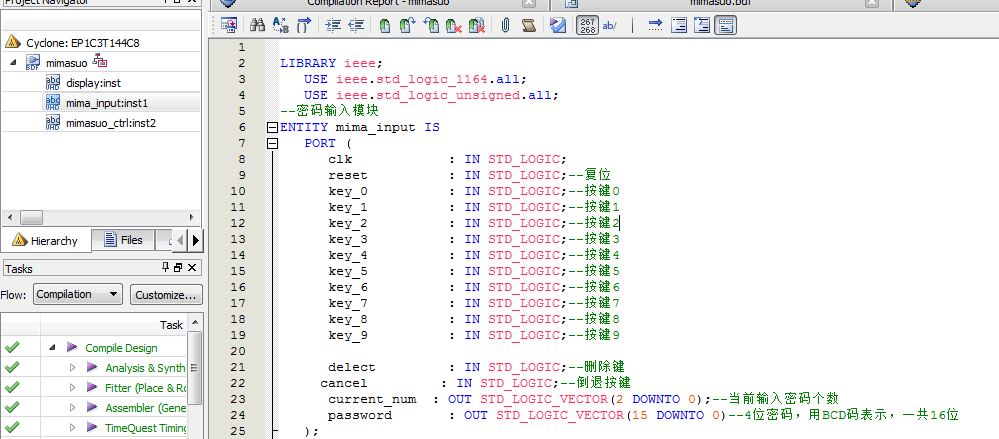

2. 程序文件

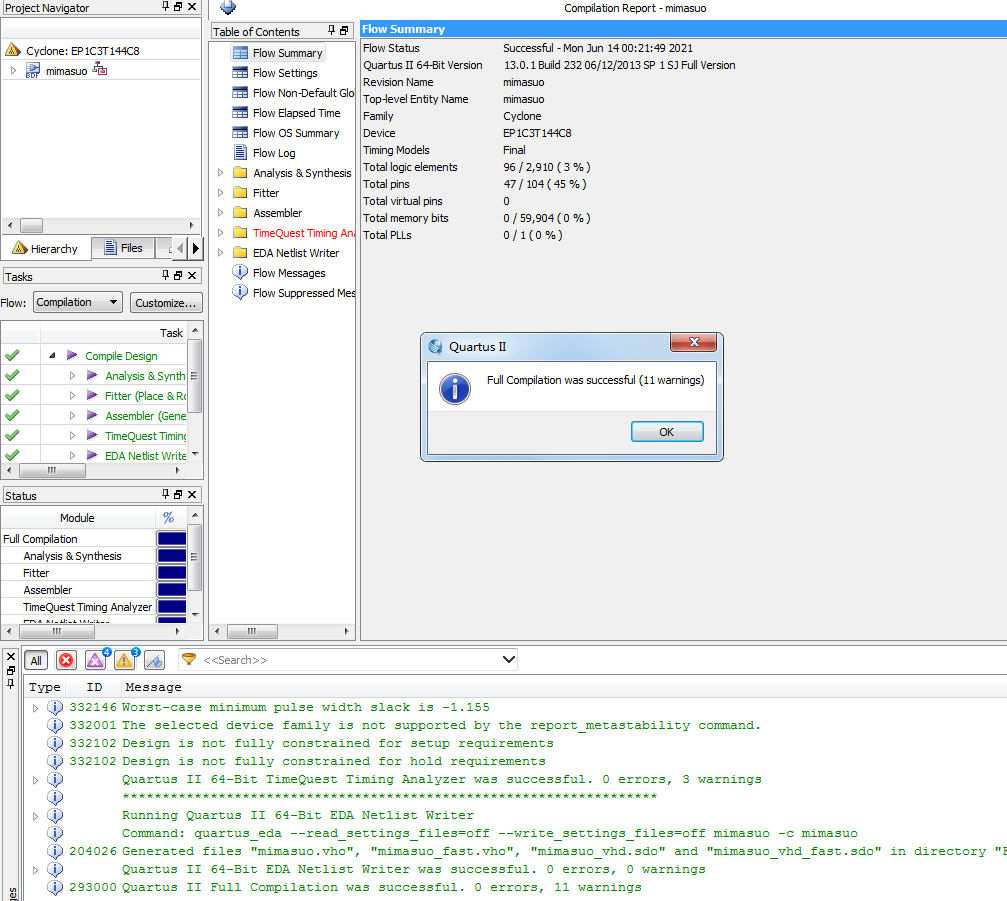

3. 程序编译

4. 管脚分配

5. 仿真图

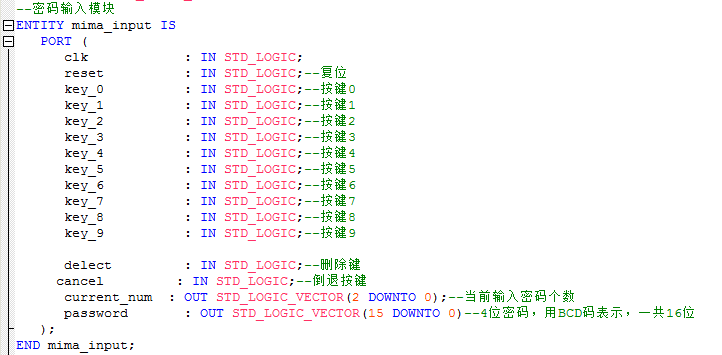

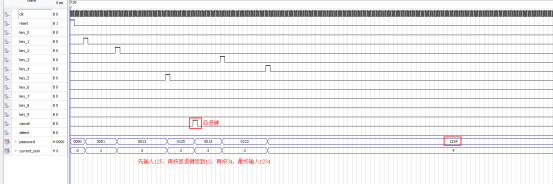

密码输入模块

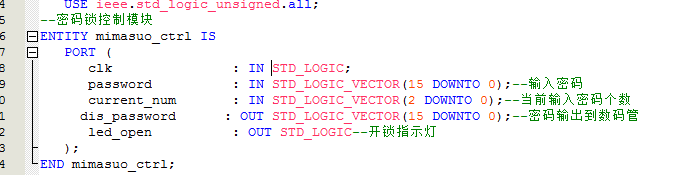

控制模块

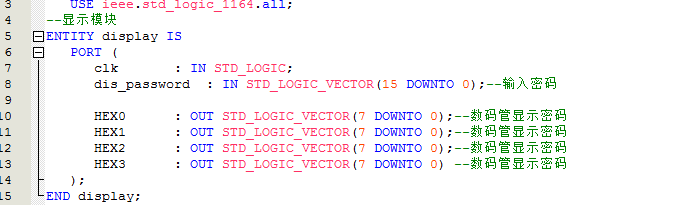

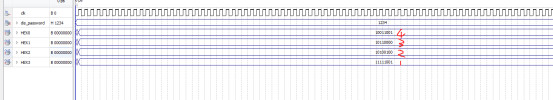

显示模块

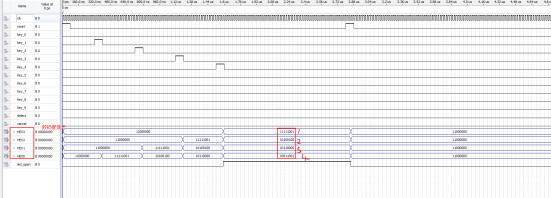

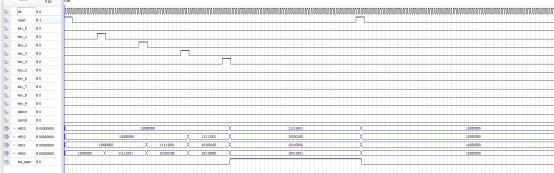

整体仿真

部分代码展示:

LIBRARY?ieee;
???USE?ieee.std_logic_1164.all;
???USE?ieee.std_logic_unsigned.all;
--密码锁控制模块
ENTITY?mimasuo_ctrl?IS
???PORT?(
??????clk???????????????:?IN?STD_LOGIC;
??????password??????????:?IN?STD_LOGIC_VECTOR(15?DOWNTO?0);--输入密码
??????current_num???????:?IN?STD_LOGIC_VECTOR(2?DOWNTO?0);--当前输入密码个数
??dis_password??????:?OUT?STD_LOGIC_VECTOR(15?DOWNTO?0);--密码输出到数码管
??????led_open??????????:?OUT?STD_LOGIC--开锁指示灯
???);
END?mimasuo_ctrl;
ARCHITECTURE?trans?OF?mimasuo_ctrl?IS
???SIGNAL??correct_password??:?STD_LOGIC_VECTOR(15?DOWNTO?0):=x"1234";--预设正确密码为1234??
???SIGNAL??in_password??:?STD_LOGIC_VECTOR(15?DOWNTO?0):=x"0000";--输入最终密码
???SIGNAL?led_open_buf?:?STD_LOGIC?:=?'0';
BEGIN
???PROCESS?(clk)
???BEGIN
??????IF?(clk'EVENT?AND?clk?=?'1')?THEN???
IF(current_num<="100")THEN--输入4个数字
in_password<=password;--输入最终密码
END?IF;
??????END?IF;
???END?PROCESS;
???
???dis_password<=in_password;
???
???--控制开锁指示灯
???PROCESS?(clk)
???BEGIN
??????IF?(clk'EVENT?AND?clk?=?'1')?THEN
?????????IF?(in_password?=?correct_password)?THEN
????????????led_open_buf?<=?'1';--高电平表示开锁
?????????ELSE
????????????led_open_buf?<=?'0';
?????????END?IF;
??????END?IF;
???END?PROCESS;
???led_open?<=?led_open_buf;--输出开锁指示灯
???
END?trans;
