基于FPGA的模16减法计数器设计VHDL代码ISE仿真

名称：基于FPGA的模16减法计数器设计VHDL代码ISE仿真

软件：ISE

语言：VHDL

代码功能：

参考实验步骤

1.新建工程。

2.用VHDL设计一个时钟分频器fpV,其分频数由 Generic确定,初始值取16。并完成仿真。

3.用VHDL设计分频器fp5,通过调用fpV实现100M分频。请理解并参考如下清单。

entity fp5 is

Port (ck in STD LOGIC

cp:out STD LOGIC)

end fp5:

architecture struct of fp5 is

component fpV

generic(n: integer).

port(ck: in std logic;

cp:out std logic);

end component

begin

u: fpv generic map(10000000 port map(ck.cp)-通过传递 Generic值实现100M分频end struct:

注:分频器设计也可以采用其他方法。

4.用VHDL设计一个模16的减法计数器jsq16,并完成仿真。

5.用VHDL设计一个数据转换器gdf(请采用CASE语句),该转换器的功能是将一位16进制码转换为两位10进制码。其中H(3:0)为高位,数值范围是是000001,L(3:0)为低位,数值范围是0000-1001。并完成仿真。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

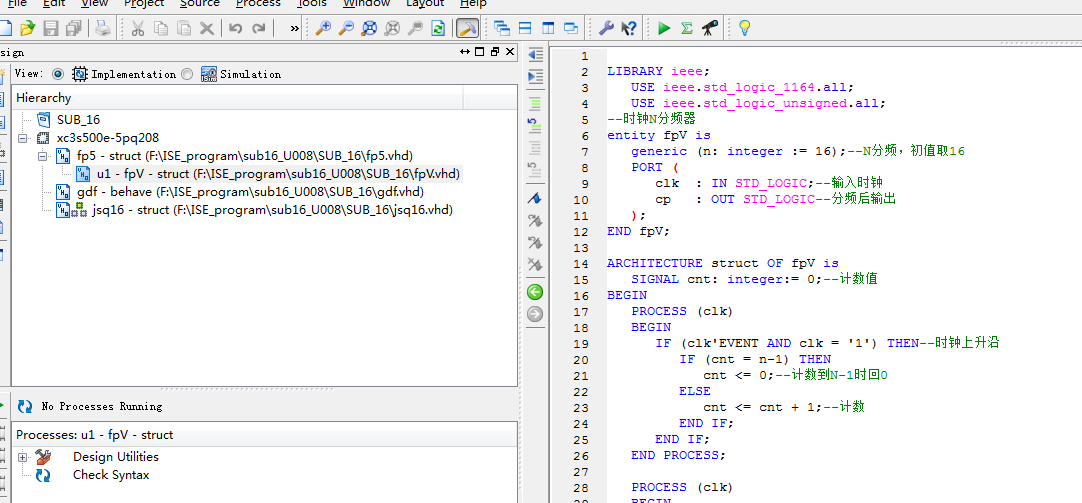

1. 时钟分频器

程序文件

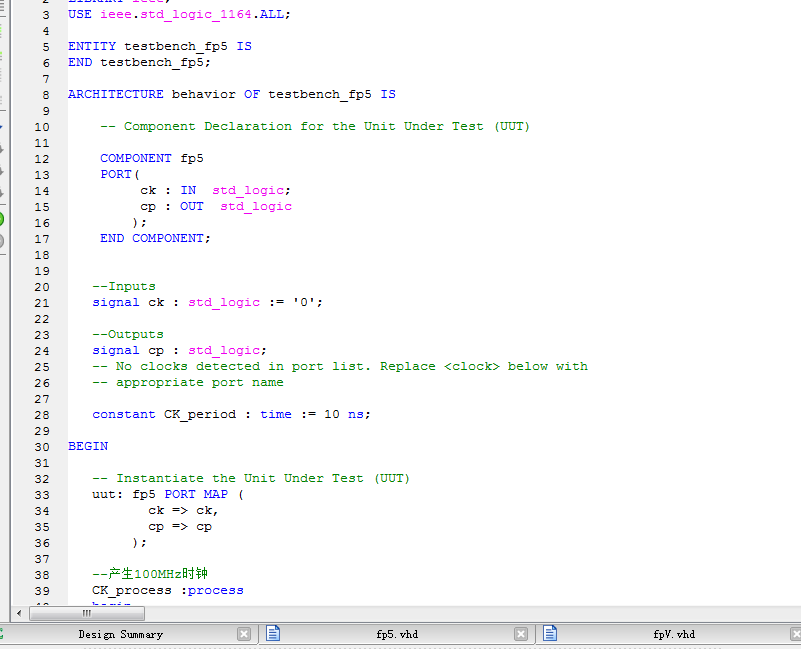

Testbench

仿真图

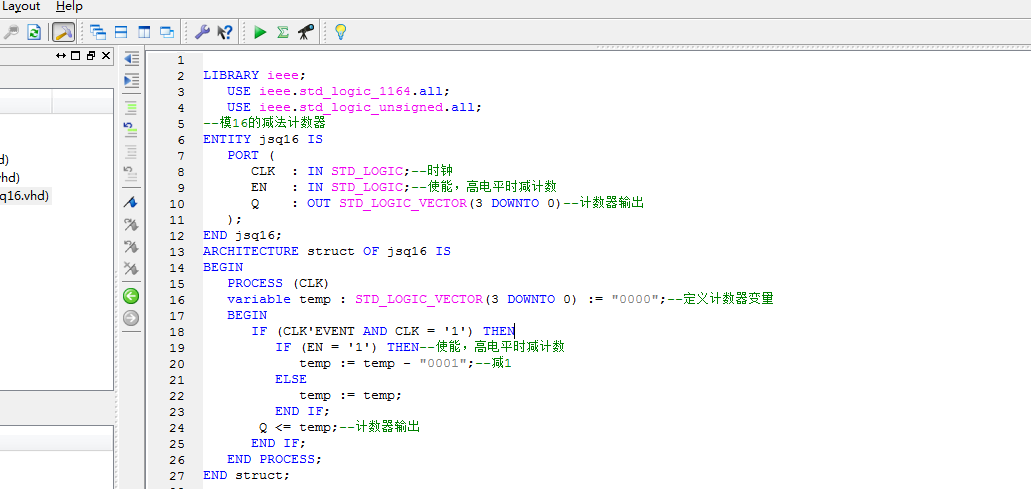

2. 模16减法计数器

程序文件

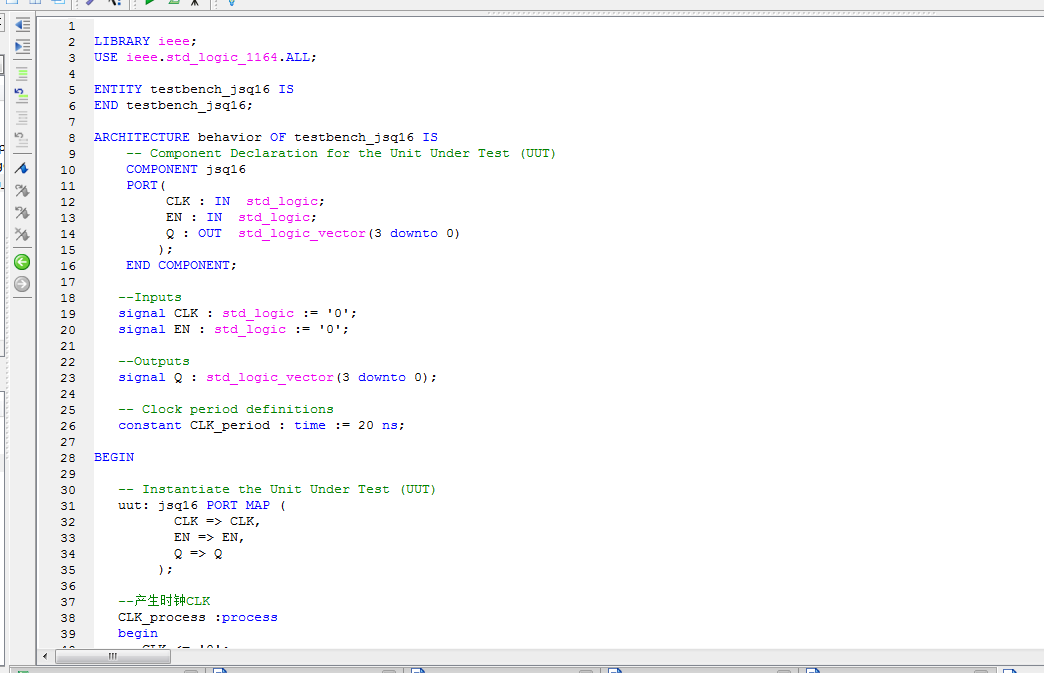

Testbench

仿真图

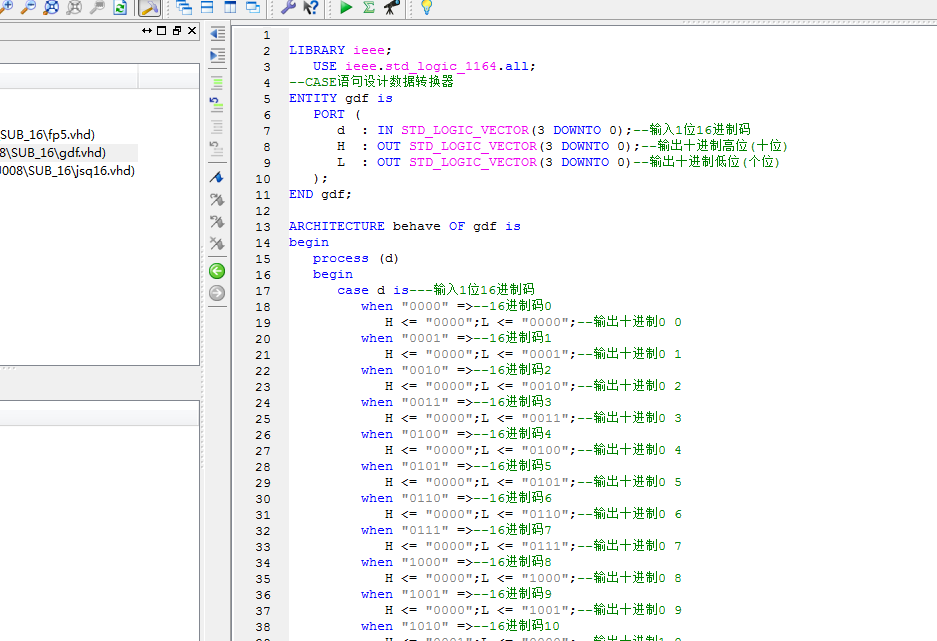

3. 数据转换器

程序文件

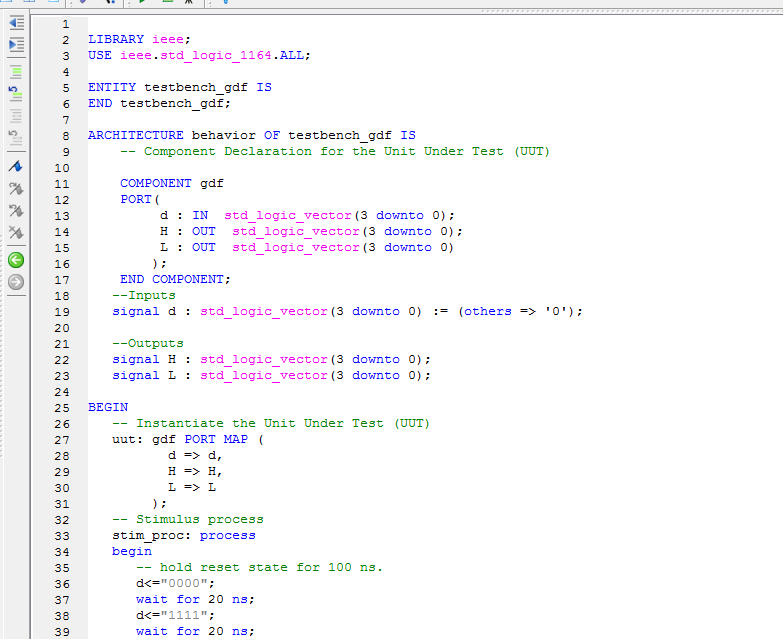

Testbench

仿真图

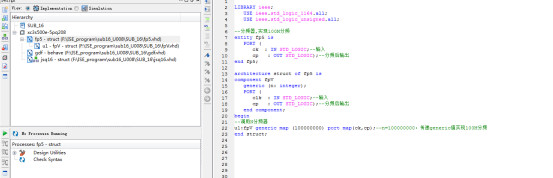

部分代码展示:

LIBRARY?ieee;
???USE?ieee.std_logic_1164.all;
???USE?ieee.std_logic_unsigned.all;
???
--分频器,实现100M分频
entity?fp5?is
???PORT?(
??????ck??:?IN?STD_LOGIC;--输入
??????cp???:?OUT?STD_LOGIC);--分频后输出
end?fp5;
architecture?struct?of?fp5?is
component?fpV
???generic?(n:?integer);
???PORT?(
??????clk??:?IN?STD_LOGIC;--输入
??????cp???:?OUT?STD_LOGIC);--分频后输出
end?component;
begin
--调用N分频器
u1:fpV?generic?map?(100000000)?port?map(ck,cp);--n=100000000，传递generic值实现100M分频
end?struct;

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=801
