数字钟设计VHDL代码ISE仿真

名称：数字钟设计VHDL代码ISE仿真

软件：ISE

语言：VHDL

代码功能：

数字钟

设计要求

设计一个数字钟,具体要求如下：

(1)具有时、分、秒计数显示功能,以24小时循环计时。

(2)具有清零、校时、校分功能。

(3)具有整点蜂鸣器报时功能。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

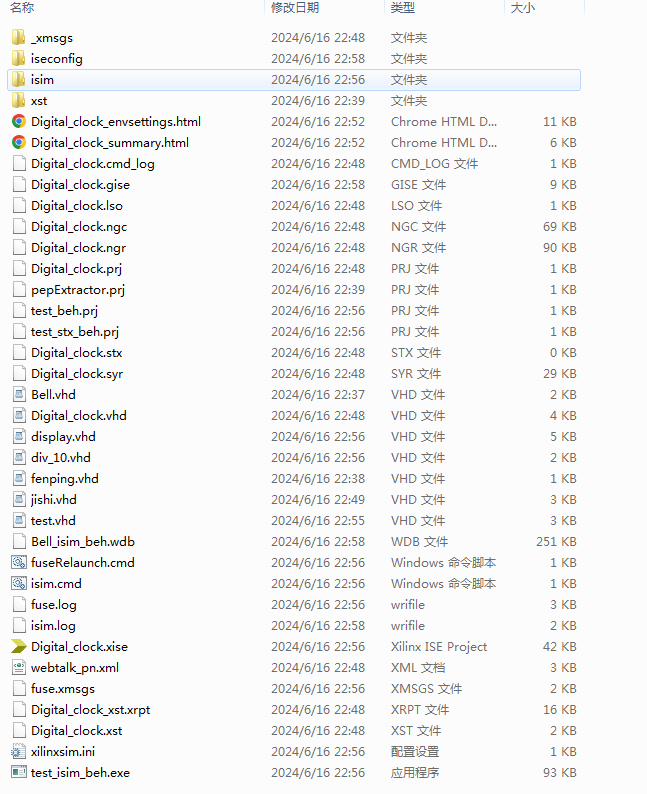

1.?工程文件

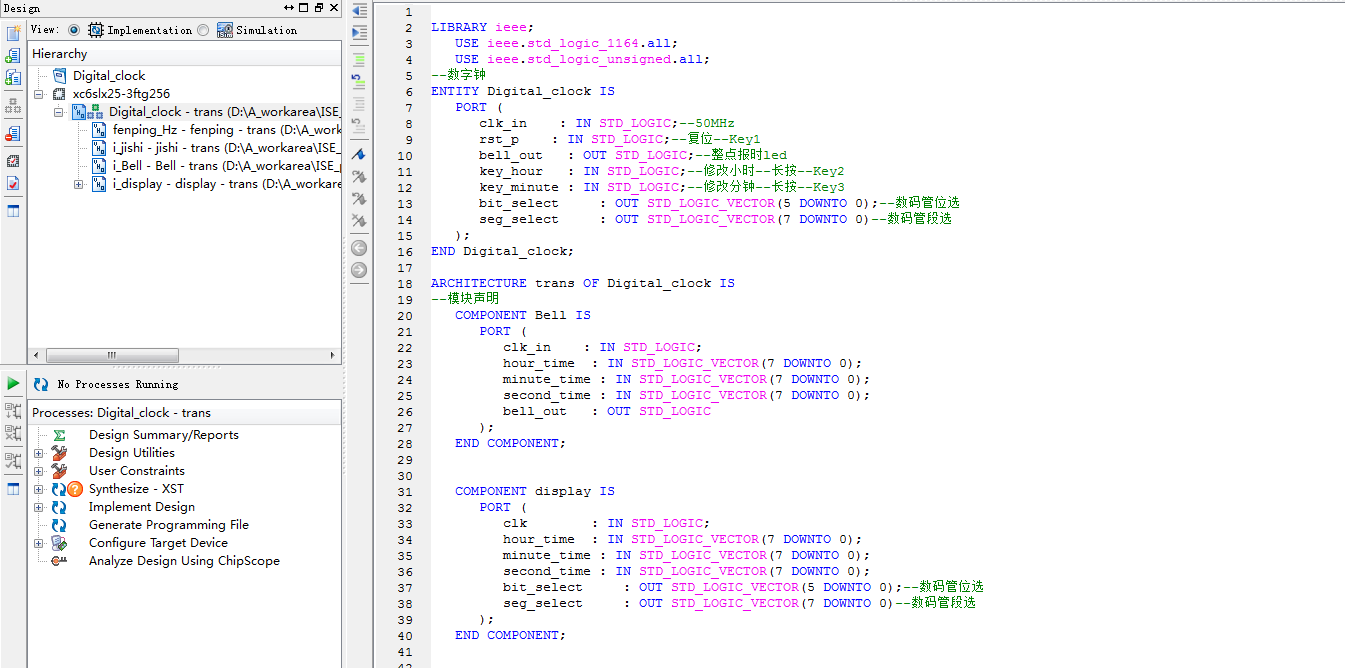

2.?程序文件

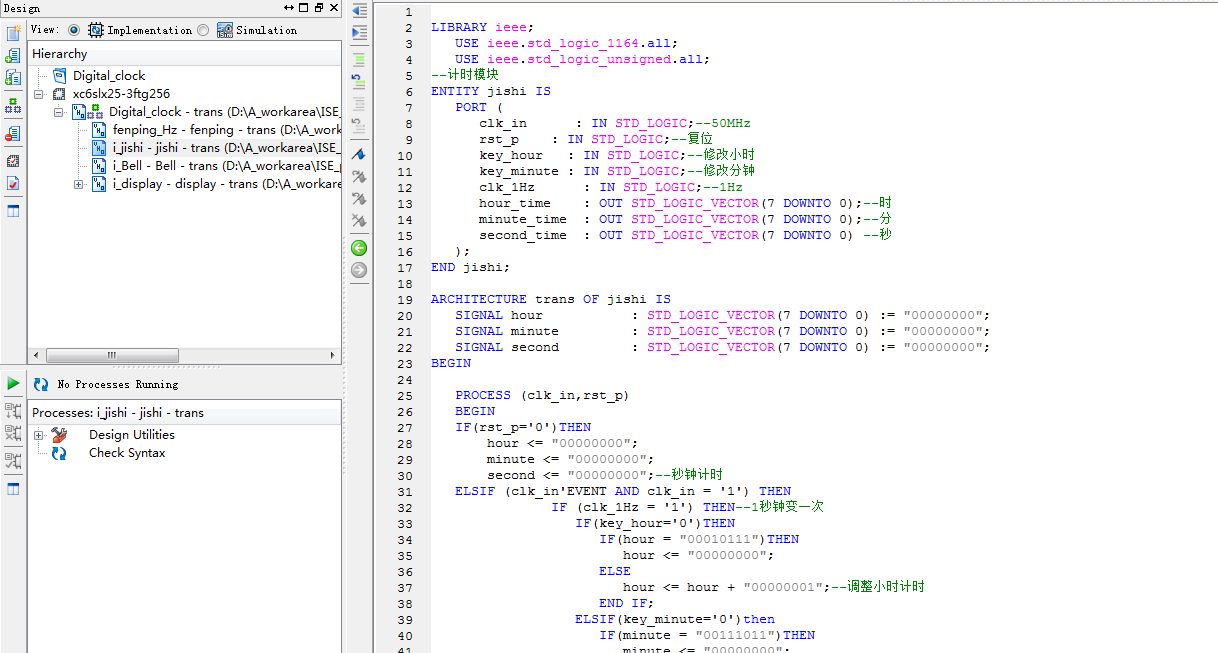

3.?程序编译

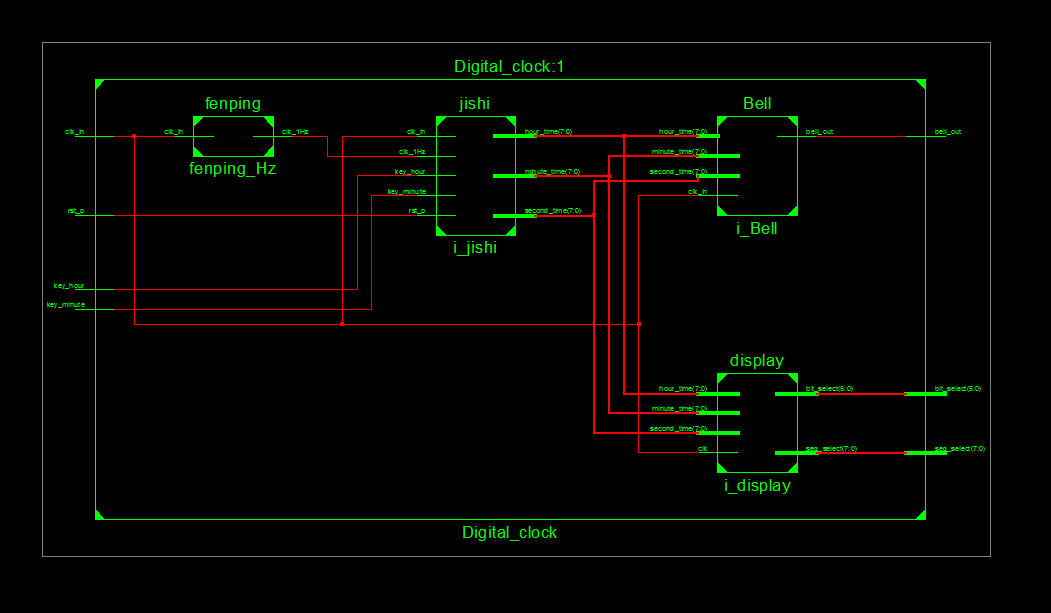

4.?RTL图

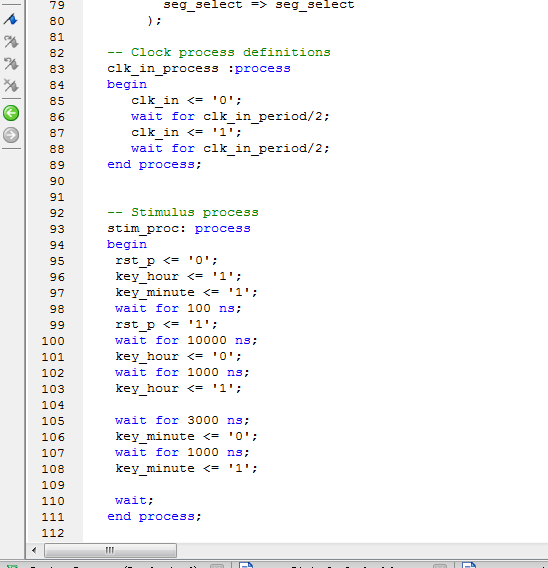

5.?Testbench

6.?仿真图

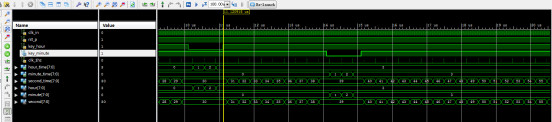

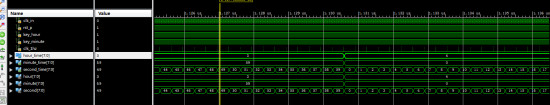

整体仿真图

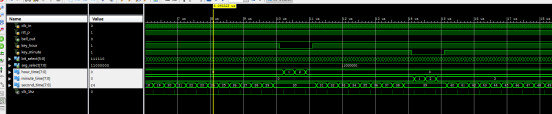

分频模块

计时模块

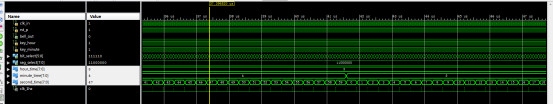

整点报时模块

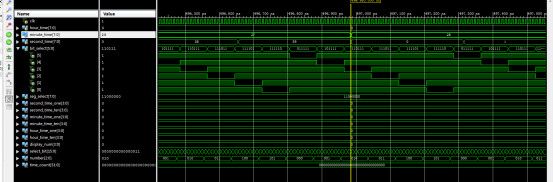

显示模块

部分代码展示:

LIBRARY?ieee;
???USE?ieee.std_logic_1164.all;
???USE?ieee.std_logic_unsigned.all;
--数字钟
ENTITY?Digital_clock?IS
???PORT?(
??????clk_in????:?IN?STD_LOGIC;--50MHz
rst_p????:?IN?STD_LOGIC;--复位--Key1
??????bell_out???:?OUT?STD_LOGIC;--整点报时led
key_hour???:?IN?STD_LOGIC;--修改小时--长按--Key2
key_minute?:?IN?STD_LOGIC;--修改分钟--长按--Key3
??????bit_select?????:?OUT?STD_LOGIC_VECTOR(5?DOWNTO?0);--数码管位选
??????seg_select?????:?OUT?STD_LOGIC_VECTOR(7?DOWNTO?0)--数码管段选
???);
END?Digital_clock;
ARCHITECTURE?trans?OF?Digital_clock?IS
--模块声明
???COMPONENT?Bell?IS
??????PORT?(
?????????clk_in????:?IN?STD_LOGIC;
?????????hour_time??:?IN?STD_LOGIC_VECTOR(7?DOWNTO?0);
?????????minute_time?:?IN?STD_LOGIC_VECTOR(7?DOWNTO?0);
?????????second_time?:?IN?STD_LOGIC_VECTOR(7?DOWNTO?0);
?????????bell_out???:?OUT?STD_LOGIC
??????);
???END?COMPONENT;
???
???COMPONENT?display?IS
??????PORT?(
?????????clk????????:?IN?STD_LOGIC;
?????????hour_time??:?IN?STD_LOGIC_VECTOR(7?DOWNTO?0);
?????????minute_time?:?IN?STD_LOGIC_VECTOR(7?DOWNTO?0);
?????????second_time?:?IN?STD_LOGIC_VECTOR(7?DOWNTO?0);
bit_select?????:?OUT?STD_LOGIC_VECTOR(5?DOWNTO?0);--数码管位选
seg_select?????:?OUT?STD_LOGIC_VECTOR(7?DOWNTO?0)--数码管段选
??????);
???END?COMPONENT;
???
???COMPONENT?fenping?IS
??????PORT?(
?????????clk_in????:?IN?STD_LOGIC;
?????????clk_1Hz????:?OUT?STD_LOGIC
??????);
???END?COMPONENT;

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=1166
