4选1数据选择器设计VHD代码ISE仿真

名称：4选1数据选择器设计VHD代码ISE仿真

软件：ISE

语言：VHDL

代码功能：

4选1数据选择器设计

实验目的

1、熟悉ISE软件的使用

2、掌握FPGA设计的全过程。

3、熟练掌握case语句的描述方法。

4、掌握组合逻辑电路的设计方法

5、设计并实现一个4选1数据选择器

6、掌握ISE软件中仿真测试文件编写及功能时序仿真操作流程

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

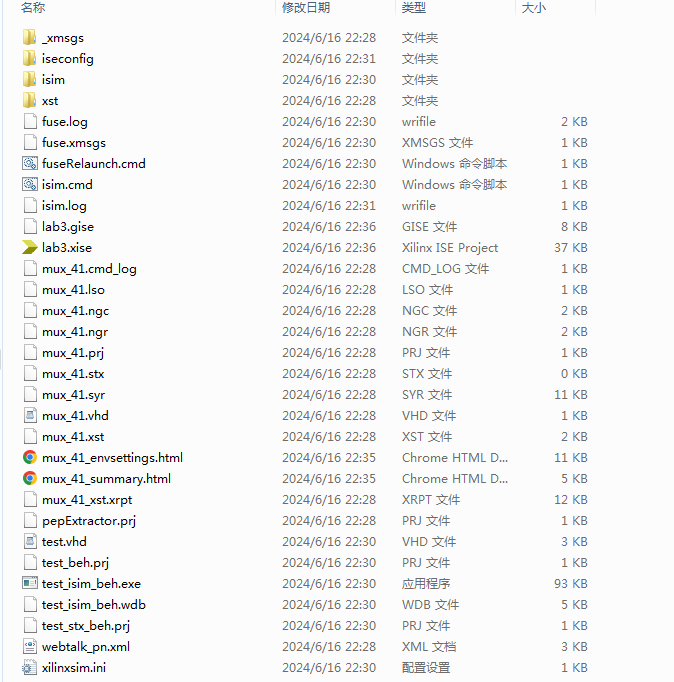

1.?工程文件

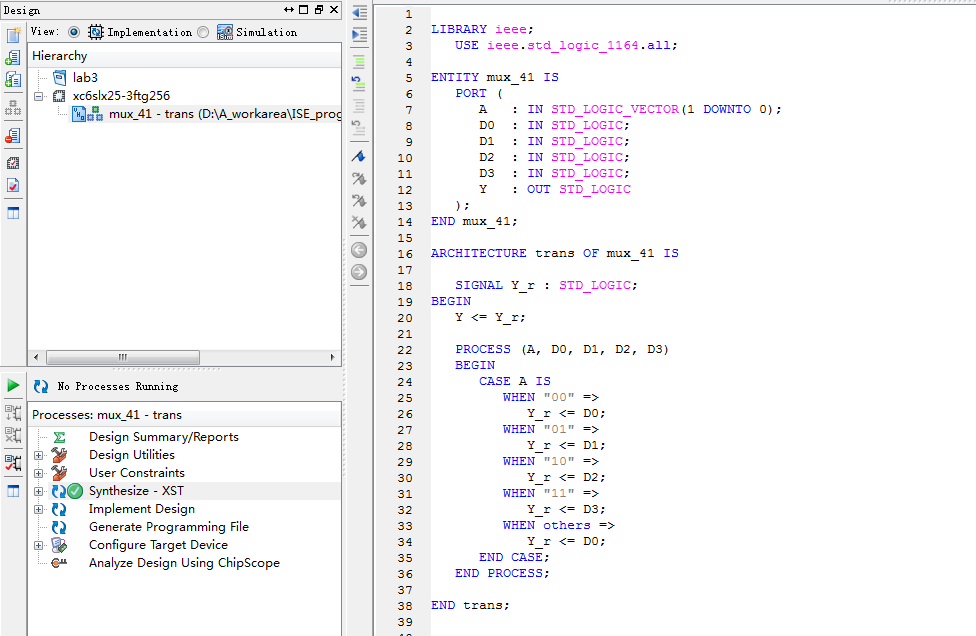

2.?程序文件

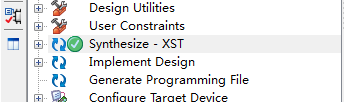

3.?程序编译

4.?RTL图

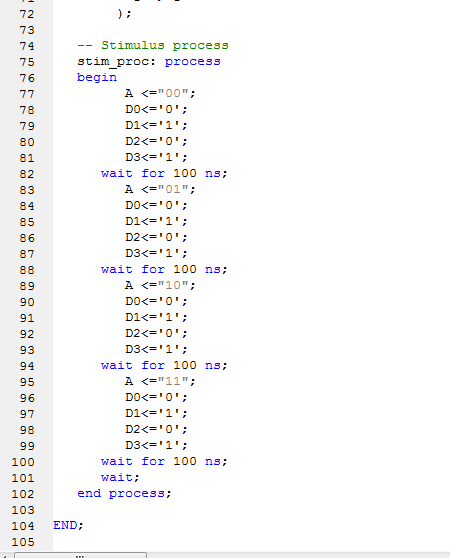

5.?Testbench

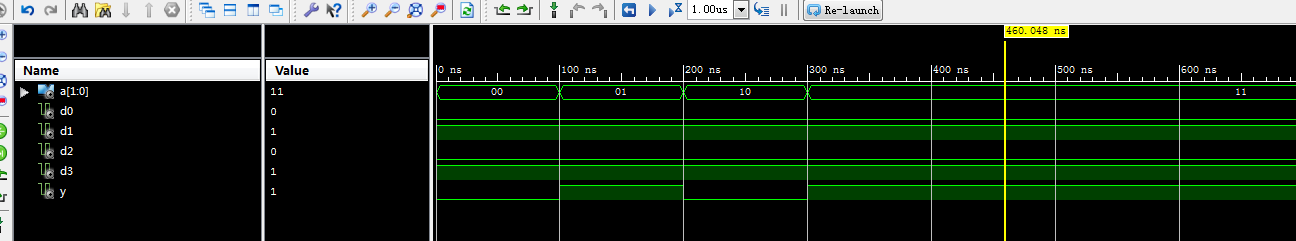

6.?仿真图

部分代码展示:

LIBRARY?ieee;
???USE?ieee.std_logic_1164.all;
ENTITY?mux_41?IS
???PORT?(
??????A???:?IN?STD_LOGIC_VECTOR(1?DOWNTO?0);
??????D0??:?IN?STD_LOGIC;
??????D1??:?IN?STD_LOGIC;
??????D2??:?IN?STD_LOGIC;
??????D3??:?IN?STD_LOGIC;
??????Y???:?OUT?STD_LOGIC
???);
END?mux_41;
ARCHITECTURE?trans?OF?mux_41?IS
???
???SIGNAL?Y_r?:?STD_LOGIC;
BEGIN
???Y?<=?Y_r;
???
???PROCESS?(A,?D0,?D1,?D2,?D3)
???BEGIN
??????CASE?A?IS
?????????WHEN?"00"?=>
????????????Y_r?<=?D0;
?????????WHEN?"01"?=>
????????????Y_r?<=?D1;
?????????WHEN?"10"?=>
????????????Y_r?<=?D2;
?????????WHEN?"11"?=>
????????????Y_r?<=?D3;
WHEN?others?=>
