基于FPGA的简易数字钟设计Verilog代码VIVADO仿真

名称：基于FPGA的简易数字钟设计Verilog代码VIVADO仿真

软件：VIVADO

语言：Verilog

代码功能：小时和分钟用数码管显示，秒用发光二极管闪烁显示，每秒闪烁一次

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

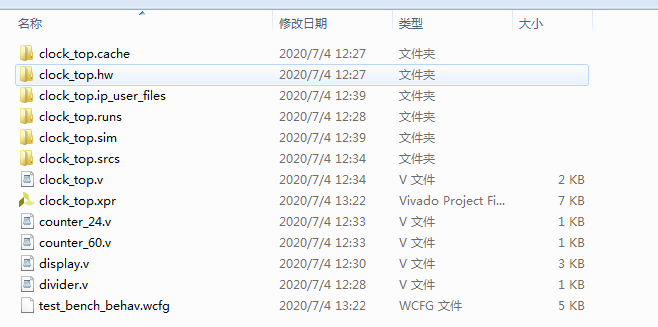

1. 工程文件

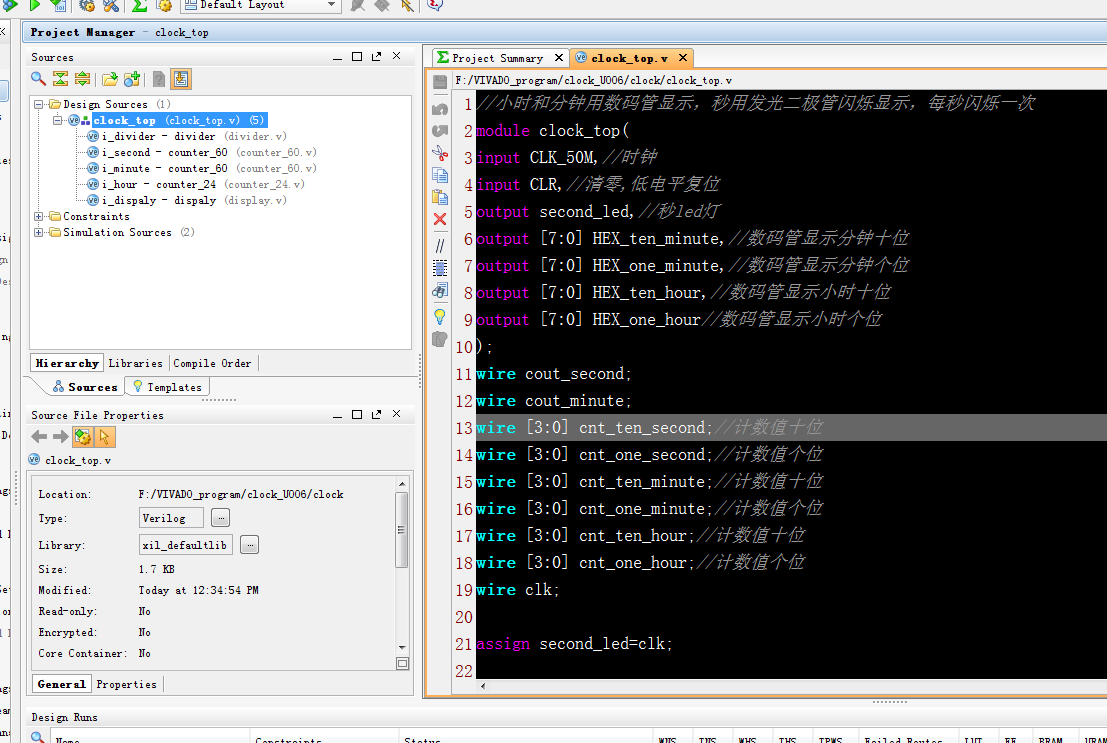

2. 程序文件

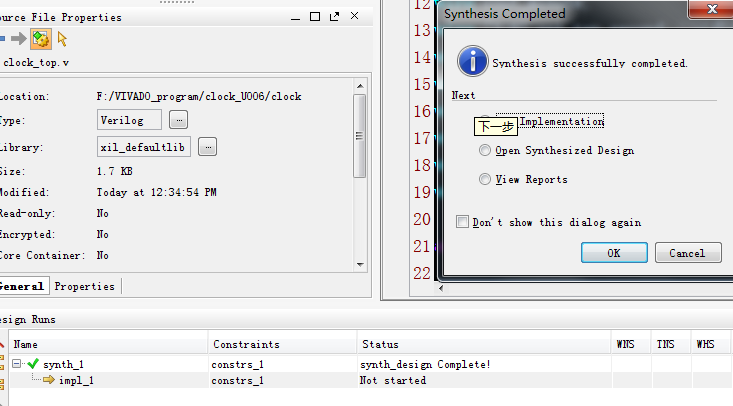

3. 程序编译

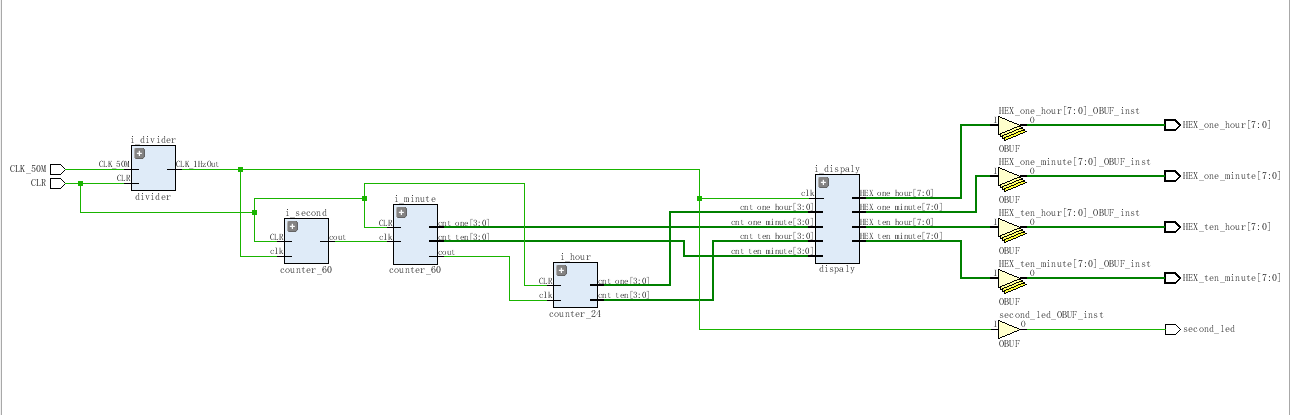

4. RTL图

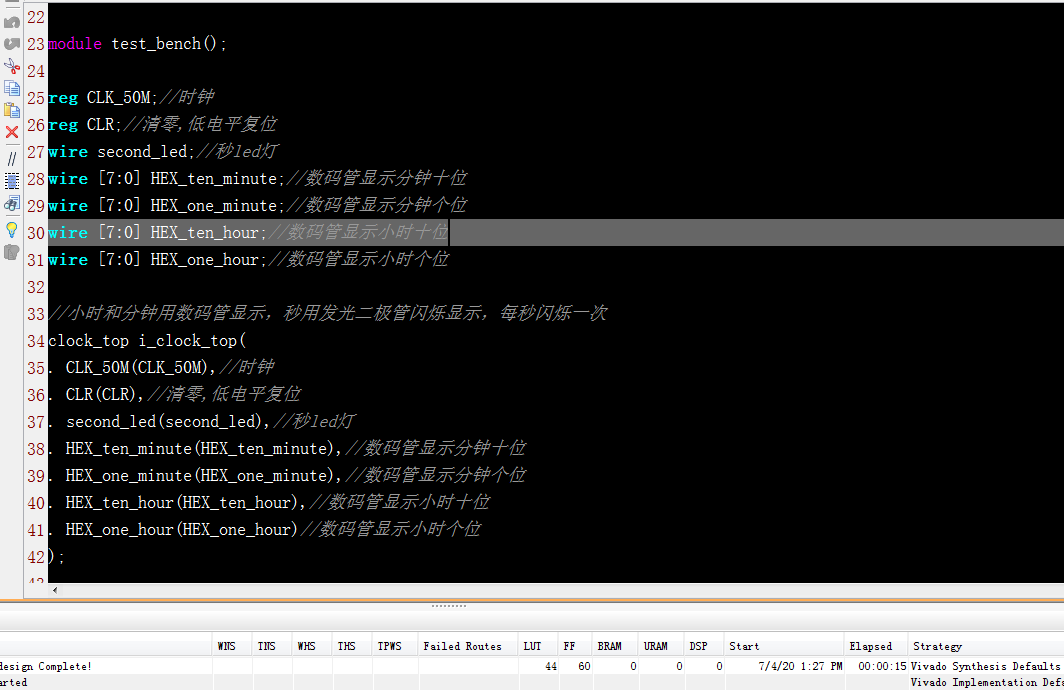

5. Testbench

6. 仿真图

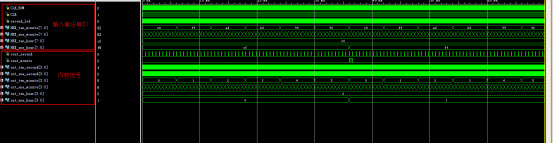

整体仿真图

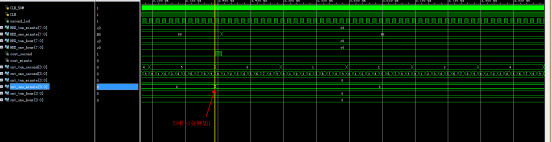

分频模块

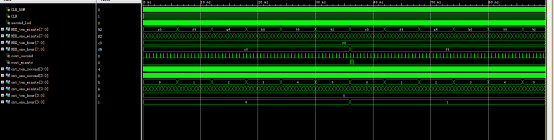

60进制秒计时模块

60进制分计时模块

24进制小时计时模块

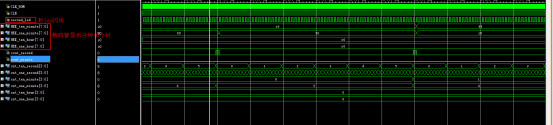

显示模块

部分代码展示:

//小时和分钟用数码管显示，秒用发光二极管闪烁显示，每秒闪烁一次
module?clock_top(
input?CLK_50M,//时钟
input?CLR,//清零,低电平复位
output?second_led,//秒led灯
output?[7:0]?HEX_ten_minute,//数码管显示分钟十位
output?[7:0]?HEX_one_minute,//数码管显示分钟个位
output?[7:0]?HEX_ten_hour,//数码管显示小时十位
output?[7:0]?HEX_one_hour//数码管显示小时个位
);
wire?cout_second;
wire?cout_minute;
wire?[3:0]?cnt_ten_second;//计数值十位
wire?[3:0]?cnt_one_second;//计数值个位
wire?[3:0]?cnt_ten_minute;//计数值十位
wire?[3:0]?cnt_one_minute;//计数值个位
wire?[3:0]?cnt_ten_hour;//计数值十位
wire?[3:0]?cnt_one_hour;//计数值个位
wire?clk;
assign?second_led=clk;
//分频模块
divider?i_divider(
.CLR(CLR),
.CLK_50M(CLK_50M),
.CLK_1HzOut(clk)
);
//60进制计数器
counter_60?i_second(
.?clk(clk),
.?CLR(CLR),
.?cnt_ten(cnt_ten_second),//计数值十位
.?cnt_one(cnt_one_second),//计数值个位
.?cout(cout_second)//满60进位
);
//60进制计数器
counter_60?i_minute(
.?clk(cout_second),
.?CLR(CLR),
.?cnt_ten(cnt_ten_minute),//计数值十位
.?cnt_one(cnt_one_minute),//计数值个位
.?cout(cout_minute)//满60进位
);
//24进制计数器
counter_24?i_hour(
.?clk(cout_minute),
.?CLR(CLR),
.?cnt_ten(cnt_ten_hour),//计数值十位
.?cnt_one(cnt_one_hour)//计数值个位
);

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=843
