基于FPGA的数字电子钟设计Verilog代码Quartus仿真

名称：基于FPGA的数字电子钟设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

设计要求：

基于模块化的设计思想,采用 Verilog HDL语言设计一个能进行时、分、秒计时的二十四小时制的数字电子钟,并具有整点报时功能。采用数码管进行时间显示,要求显示格式为:小时-分钟-秒钟。

在EDA软件中完成数字电子钟的源代码设计,并进行仿真,仿真结果要能够体现出时、分、秒各自的跳变过程,并且能够给出整点报时控制信号的变化过程。

1、独立完成设计任务；

2、详细阐述设计方案,绘制系统设计框图；

3、详细阐述系统调试方案,编写测试文件并进行仿真；

4、撰写设计报告。详细阐述设计思想、指标论证、方案确定、结果分析等内容,并对所完成的设计做出总结和评价,对设计过程中遇到的问题及解决方案进行记录并分析。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

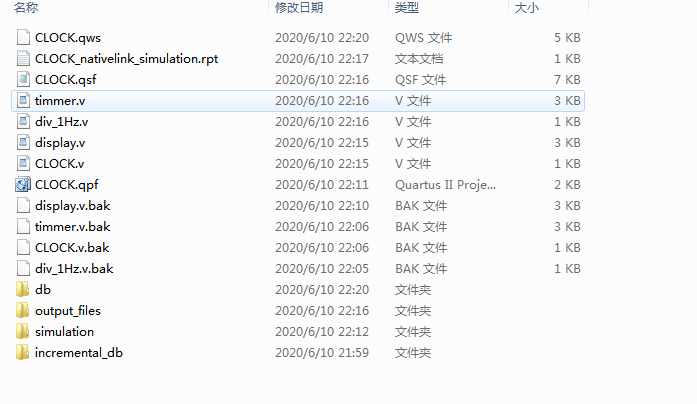

1. 工程文件

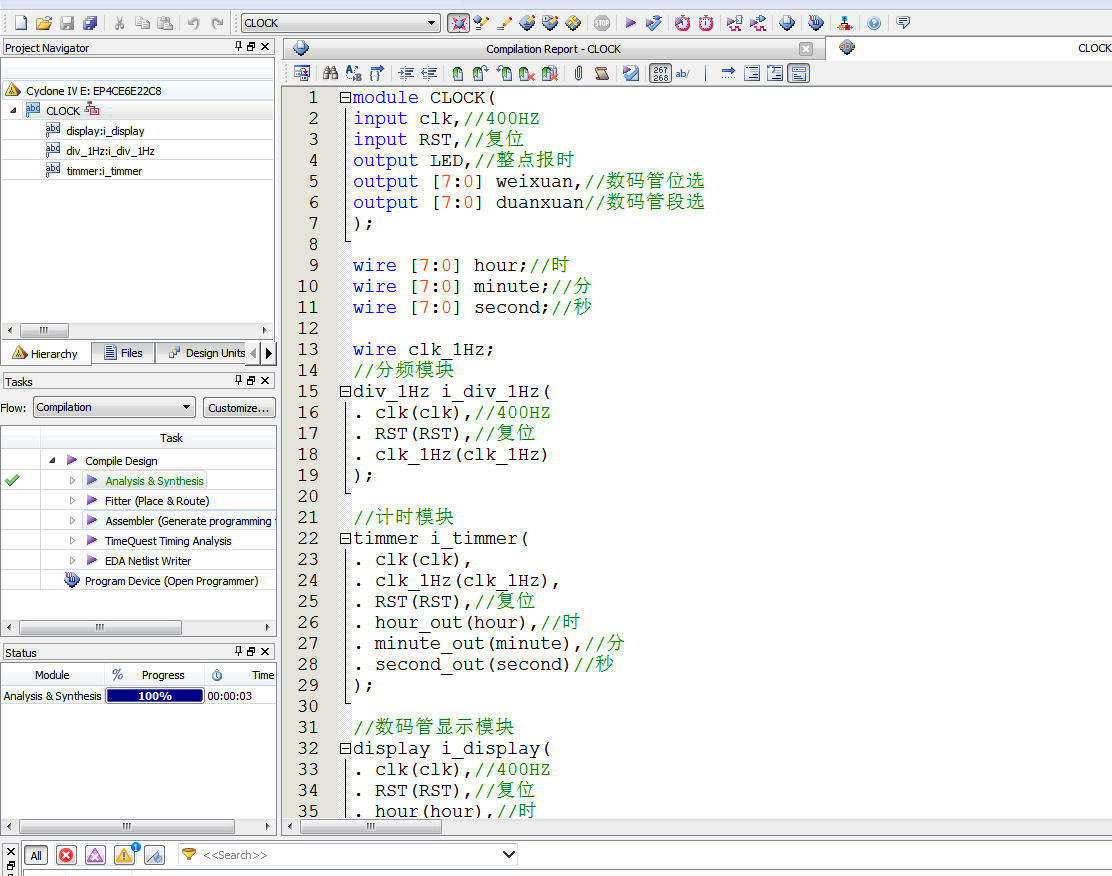

2. 程序文件

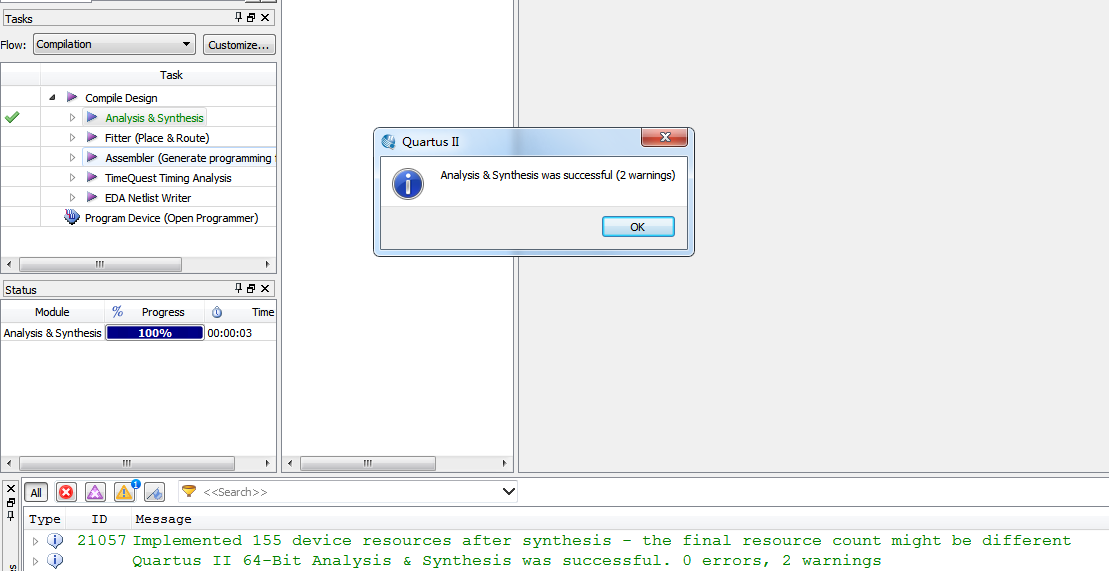

3. 程序编译

4. RTL图

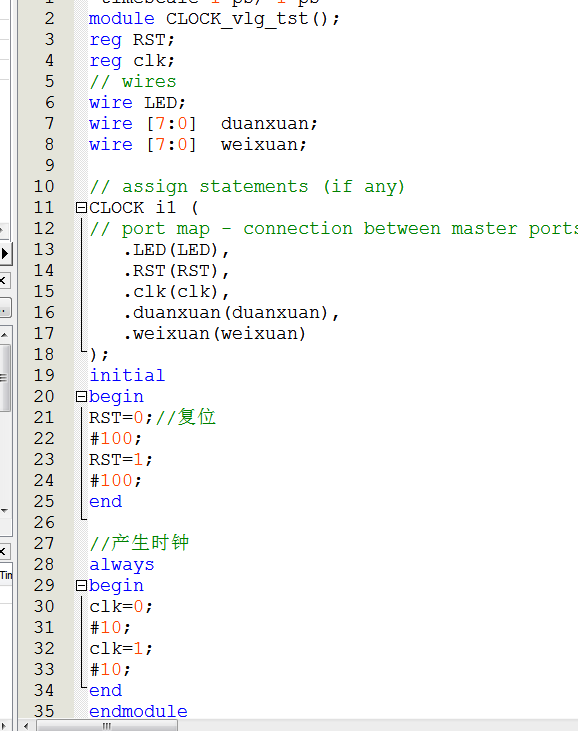

5. testbench

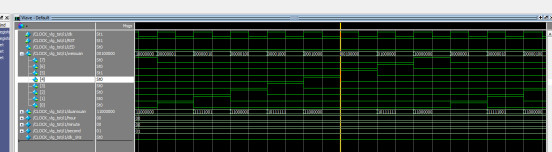

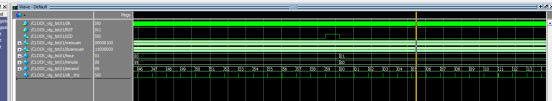

6. 仿真图

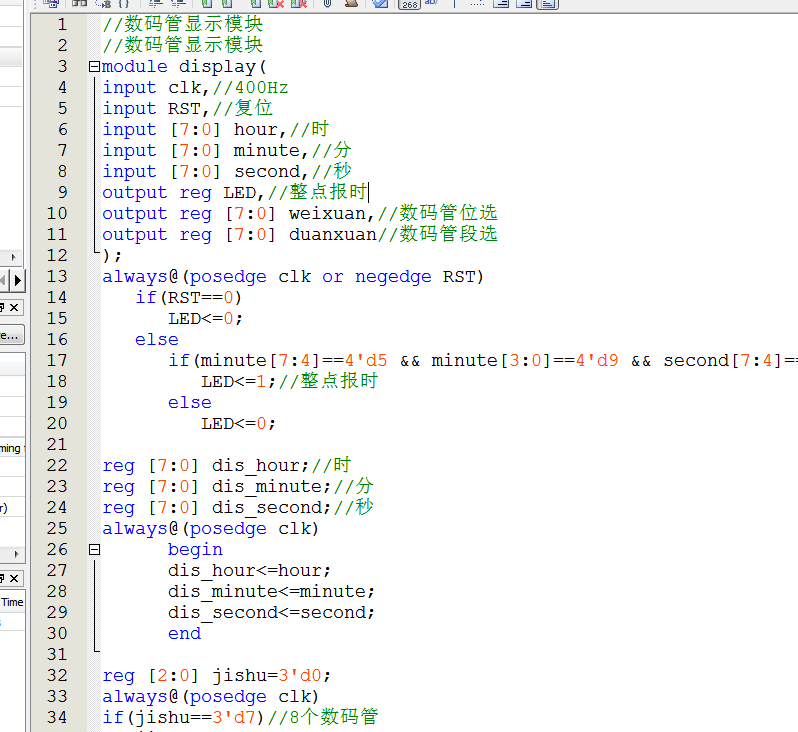

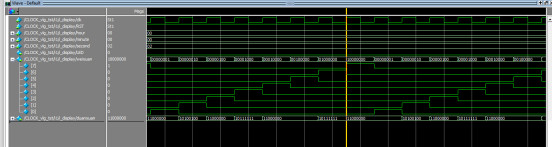

数码管显示模块

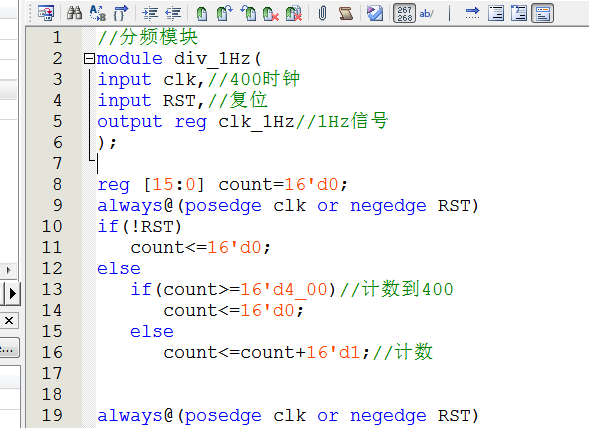

分频模块

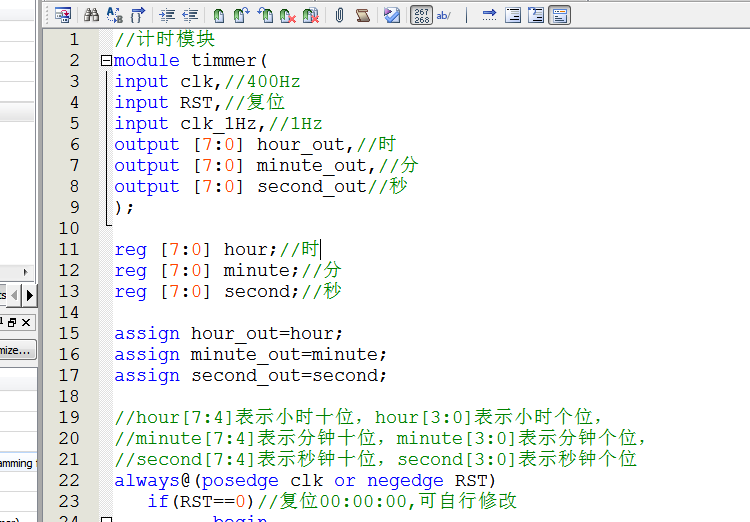

计时模块

部分代码展示:

module?CLOCK(
input?clk,//400HZ
input?RST,//复位
output?LED,//整点报时
output?[7:0]?weixuan,//数码管位选
output?[7:0]?duanxuan//数码管段选
);
wire?[7:0]?hour;//时
wire?[7:0]?minute;//分
wire?[7:0]?second;//秒
wire?clk_1Hz;
//分频模块
div_1Hz?i_div_1Hz(
.?clk(clk),//400HZ
.?RST(RST),//复位
.?clk_1Hz(clk_1Hz)
);
//计时模块
timmer?i_timmer(
.?clk(clk),
.?clk_1Hz(clk_1Hz),
.?RST(RST),//复位
.?hour_out(hour),//时
.?minute_out(minute),//分
.?second_out(second)//秒
);
//数码管显示模块
display?i_display(
.?clk(clk),//400HZ
.?RST(RST),//复位
.?hour(hour),//时
.?minute(minute),//分
.?second(second),//秒
.?LED(LED),
.?weixuan(weixuan),//数码管位选
.?duanxuan(duanxuan)//数码管段选
);
endmodule

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=717
