时钟设计VHDL代码Quartus仿真

名称：时钟设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

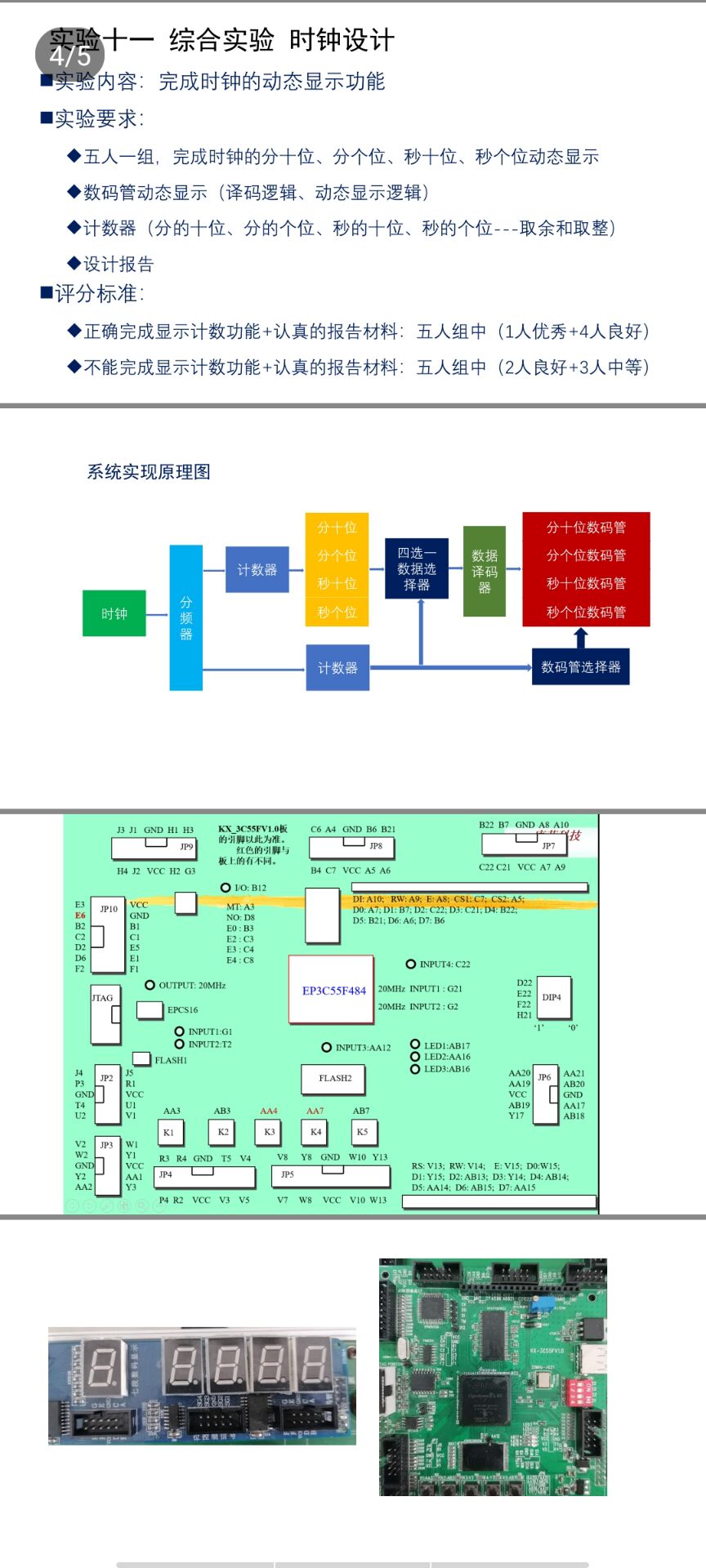

时钟设计

实验内容 完成时钟的动态显示功能

■实验要求

◆五人一组,完成时钟的分十位、分个位、秒十位、秒个位动态显示

◆数码管动态显示(译码逻辑、动态显示逻辑)

◆计数器(分的十位、分的个位、秒的十位、秒的个位--取余和取整)

◆设计报告

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

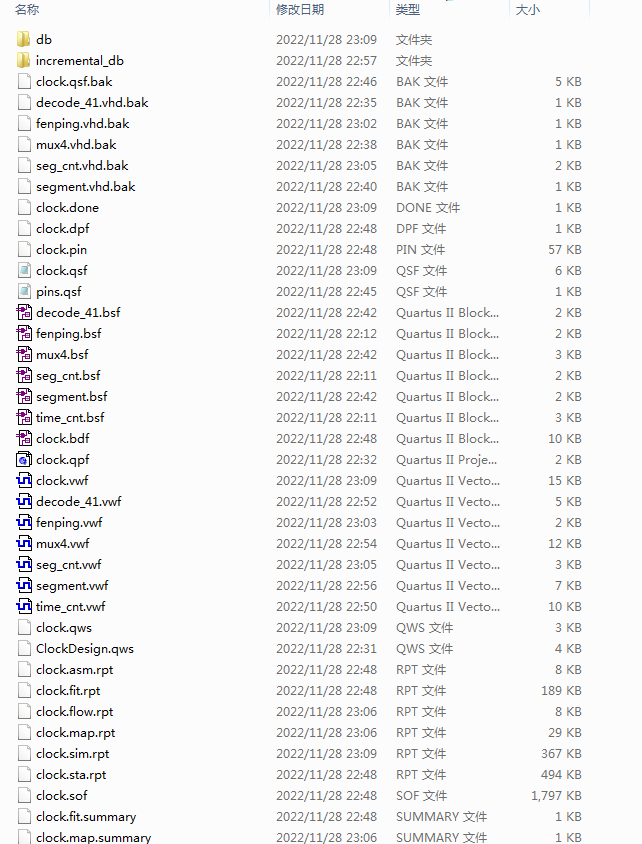

1. 工程文件

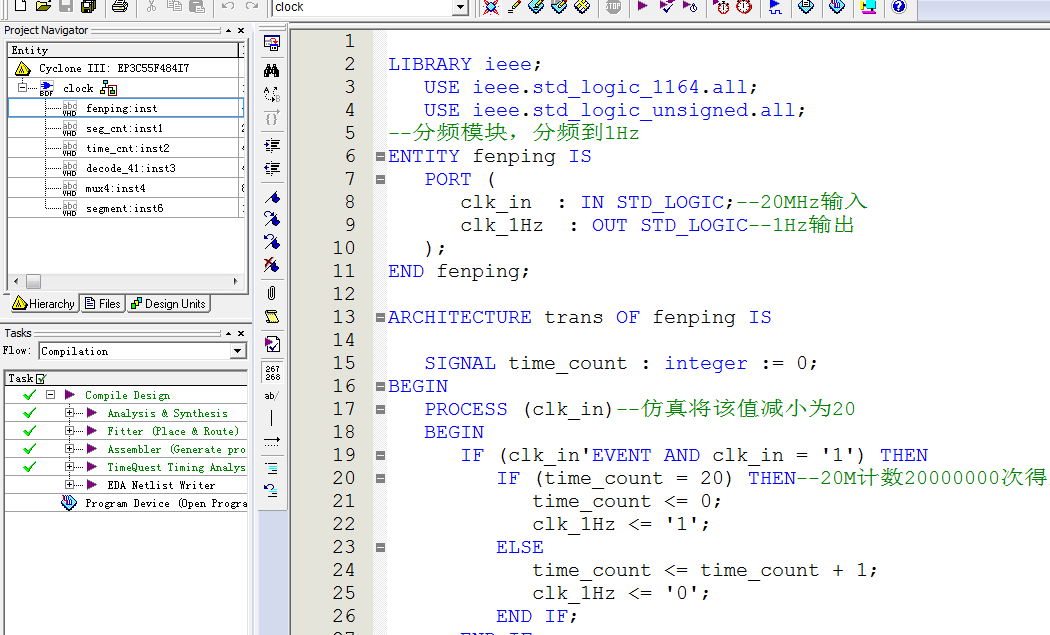

2. 程序文件

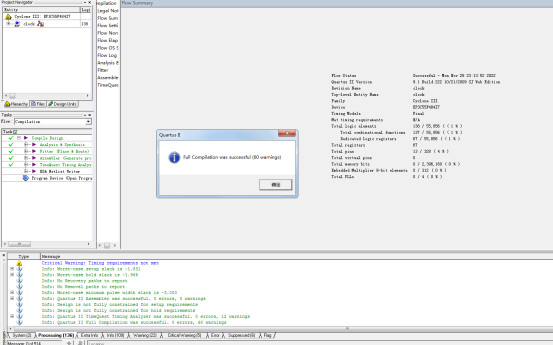

3. 程序编译

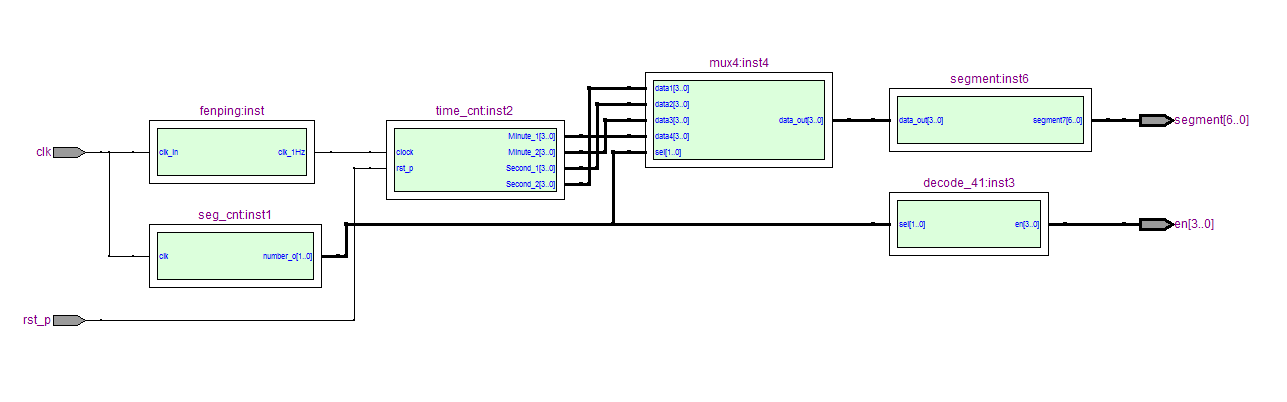

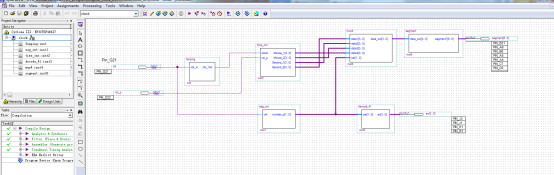

4. RTL图

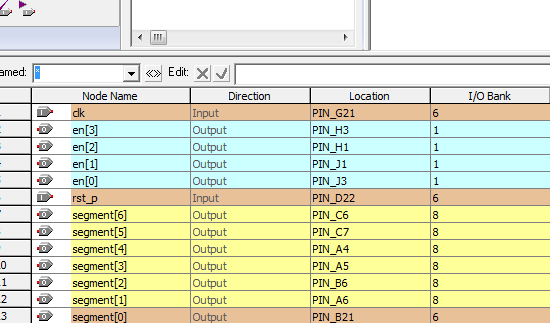

5. 管脚分配

6. 仿真图

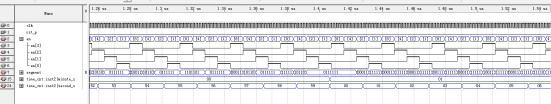

整体仿真图

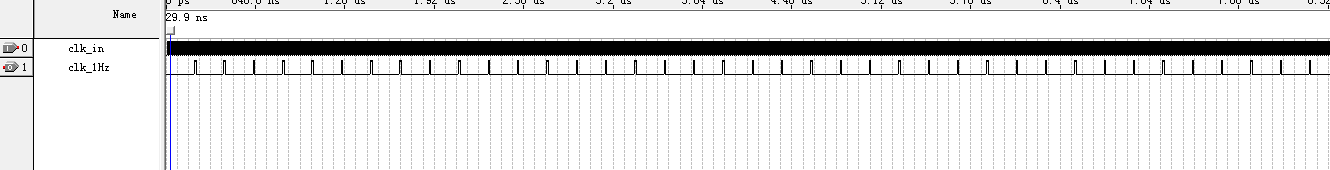

分频模块

数码管计数器模块

2-4译码器模块

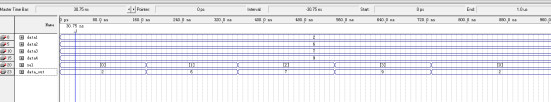

4选1模块

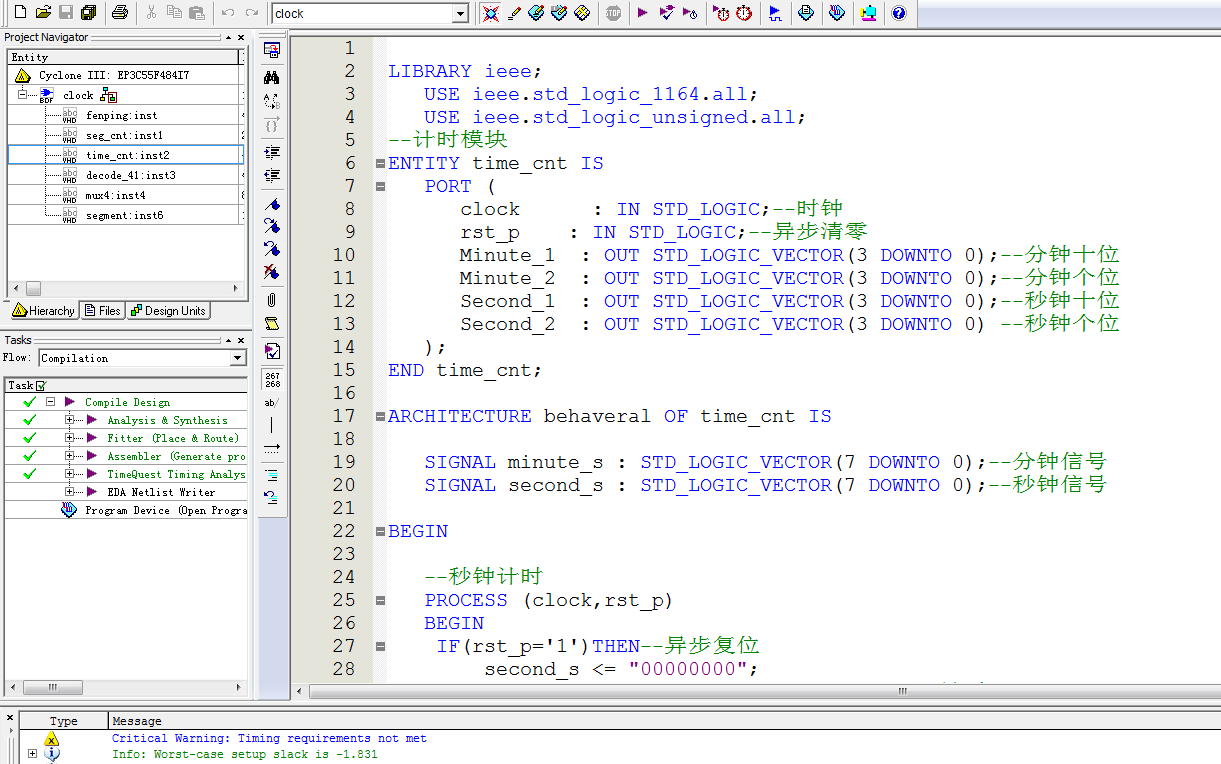

分秒计数器模块（计时模块）

数码管译码模块

部分代码展示:

LIBRARY?IEEE;?
USE?IEEE.STD_LOGIC_1164.ALL;?
USE?IEEE.STD_LOGIC_UNSIGNED.ALL;?
--译码器
ENTITY?decode_41?IS?
PORT(?
sel?:?IN?STD_LOGIC_VECTOR(1?DOWNTO?0)?;--输入2位
en?:?OUT?STD_LOGIC_VECTOR(3?DOWNTO?0)--输出4位
)?;?
END?ENTITY?decode_41?;?
ARCHITECTURE?behav?OF?decode_41?IS?
BEGIN?
PROCESS?(sel)?BEGIN?
CASE?sel(1?DOWNTO?0)?IS?
WHEN?"00"=>?
en<="1000";--0
WHEN?"01"=>?
en<="0100";--1?
WHEN?"10"=>?
en<="0010";--2?
WHEN?"11"=>?
en<="0001";--3?
WHEN?OTHERS?=>?NULL?;
END?CASE?;?
END?PROCESS?;?
END?ARCHITECTURE?behav?;
