数字钟设计VHDL代码Quartus仿真

名称：数字钟设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

数字钟设计

内容：

在FPGA上设计一个时钟控制器。在4位8段数码管上,实现小时(00-23)和分钟(00...59)的计时和显示。FPGA时钟1MHz。采用动态扫描方式驱动4个数码管。FPGA时钟1MHz。

时钟显示形式为：

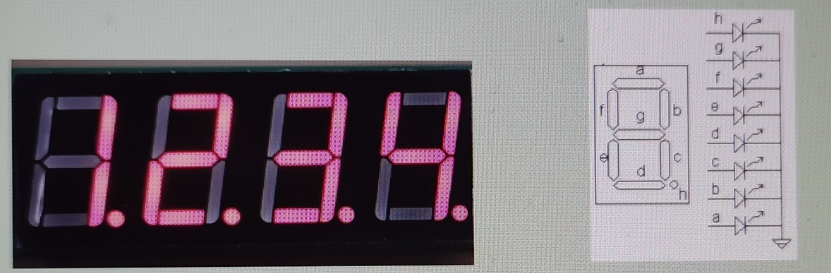

共使用4个8段数码管,如图上图所示。设从左到右为1234位。显示规则如下:

(1)第1、2位为小时。第1位的小点不显示；第2位的小点持续显示。

(2)第3、4位为分钟。第3位的小点不显示；第4位的小点以1秒为周期闪烁。

重点:

1、分频获得秒时钟

2、了解数码管动态扫描的驱动申路动态扫描有多种驱动方式,请自行设计电路,且FPGA的输出能配合该驱动方式。

3、动态扫描还需要一个扫描时钟,要保证每个数码管刷新频率超过24H也不要太高。

4、思考如何实现两位的十进制数显示。

加分设计：

整点报时(采用蜂鸣器)

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

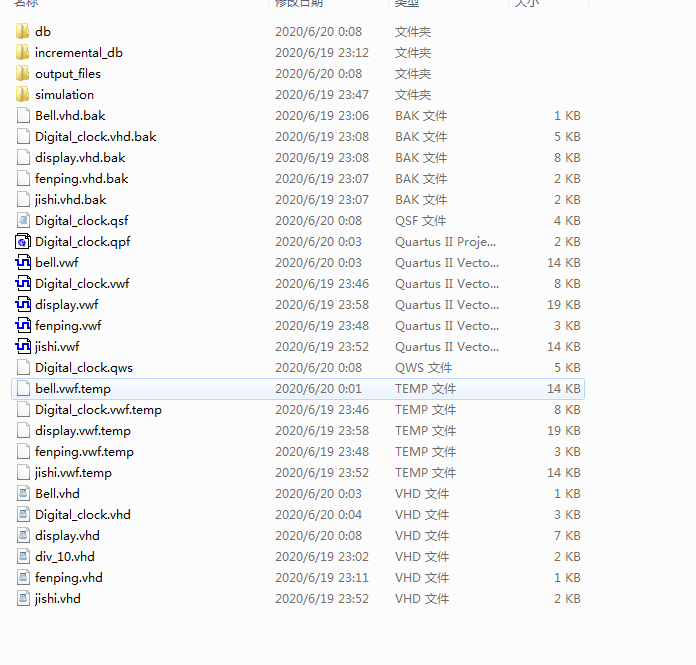

1. 工程文件

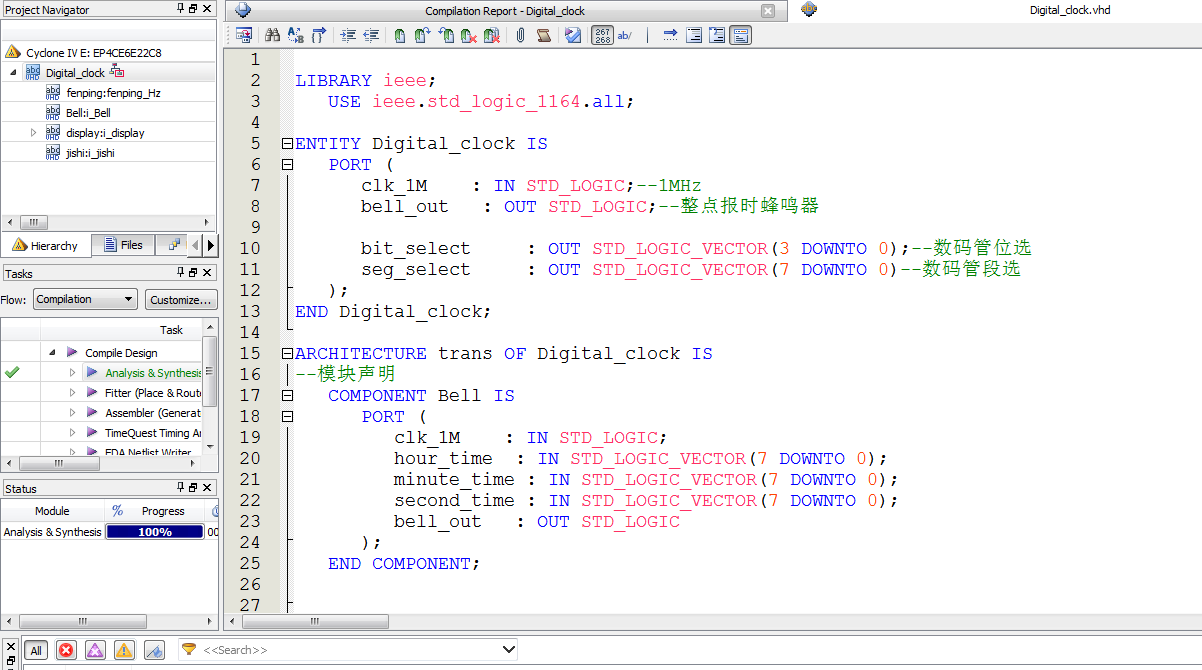

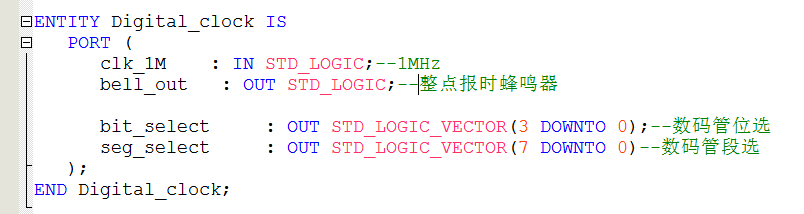

2. 程序文件

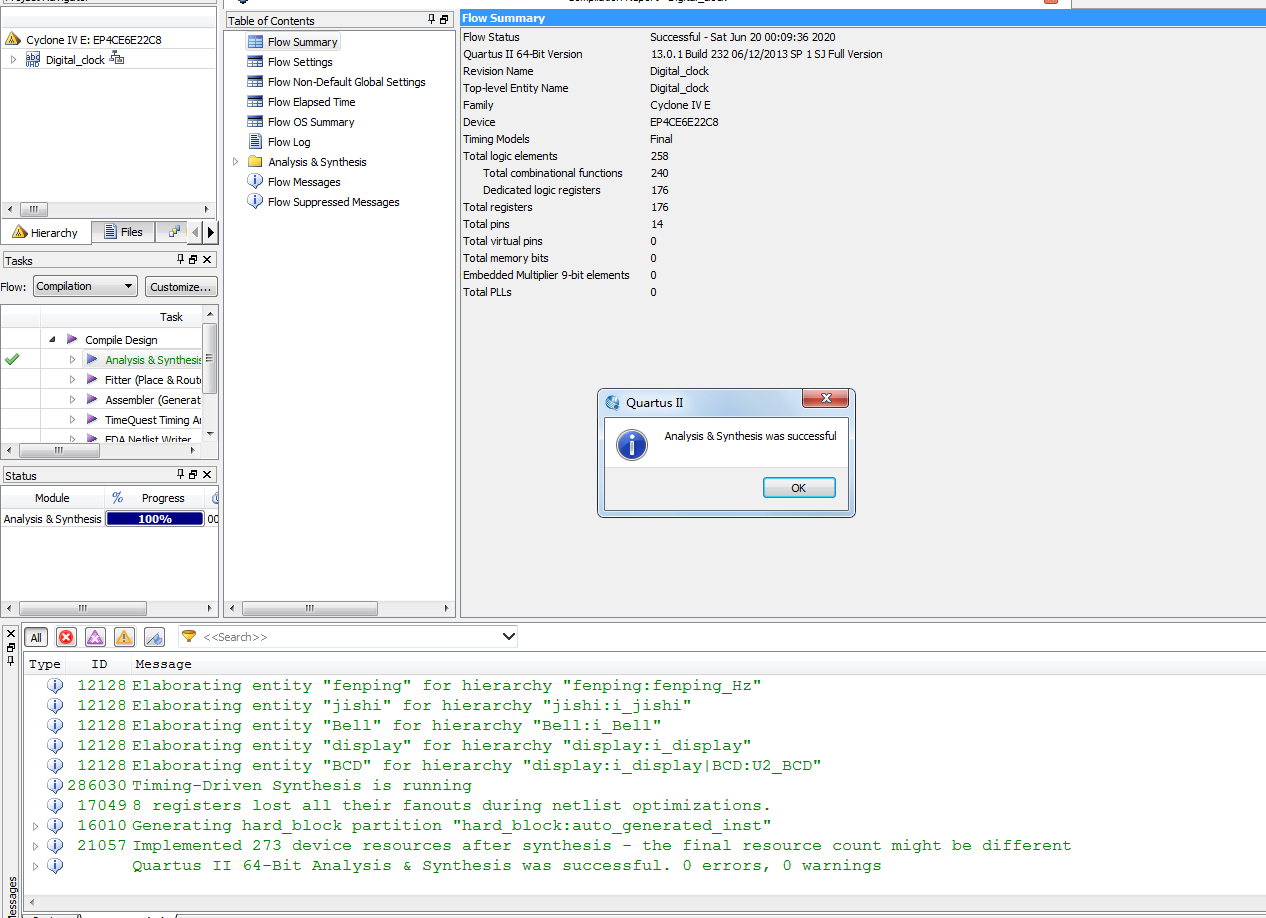

3. 程序编译

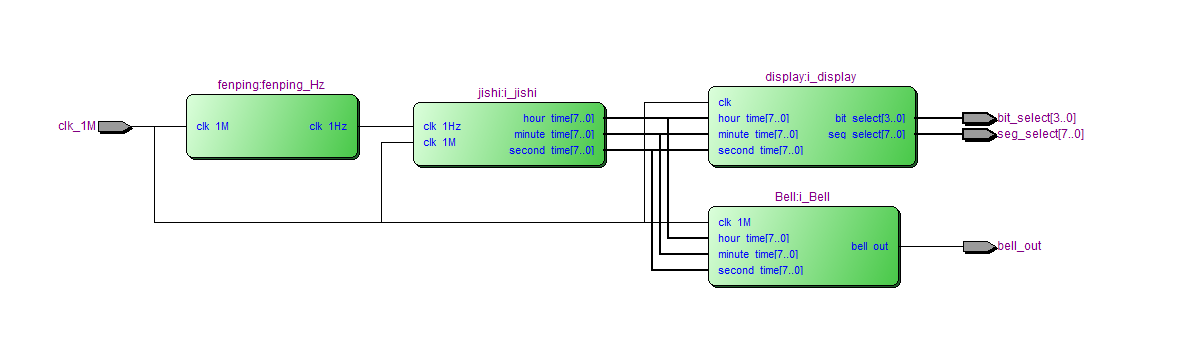

4. RTL图

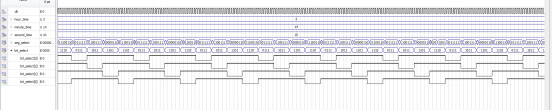

5. 仿真图

5.1 整体仿真

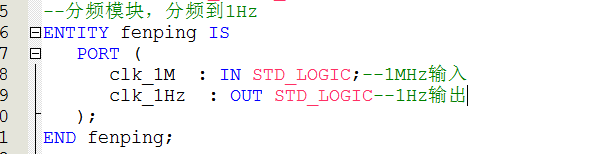

5.2 分频模块

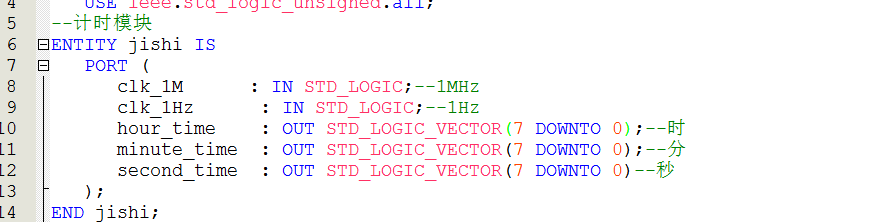

5.3 计时模块

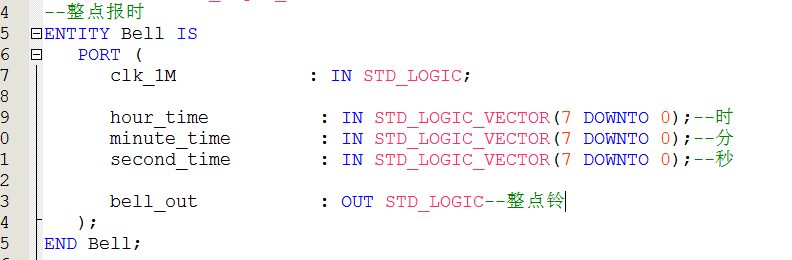

5.4 整点报时模块

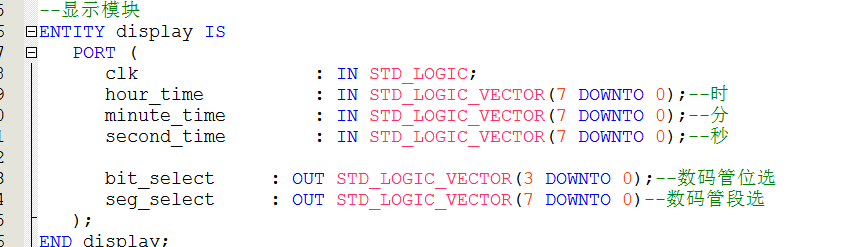

5.5 显示模块

部分代码展示:

LIBRARY?ieee;
???USE?ieee.std_logic_1164.all;
ENTITY?Digital_clock?IS
???PORT?(
??????clk_1M????:?IN?STD_LOGIC;--1MHz
??????bell_out???:?OUT?STD_LOGIC;--整点报时蜂鸣器
??????bit_select?????:?OUT?STD_LOGIC_VECTOR(3?DOWNTO?0);--数码管位选
??????seg_select?????:?OUT?STD_LOGIC_VECTOR(7?DOWNTO?0)--数码管段选
???);
END?Digital_clock;
ARCHITECTURE?trans?OF?Digital_clock?IS
--模块声明
???COMPONENT?Bell?IS
??????PORT?(
?????????clk_1M????:?IN?STD_LOGIC;
?????????hour_time??:?IN?STD_LOGIC_VECTOR(7?DOWNTO?0);
?????????minute_time?:?IN?STD_LOGIC_VECTOR(7?DOWNTO?0);
?????????second_time?:?IN?STD_LOGIC_VECTOR(7?DOWNTO?0);
?????????bell_out???:?OUT?STD_LOGIC
??????);
???END?COMPONENT;
???
???COMPONENT?display?IS
??????PORT?(
?????????clk????????:?IN?STD_LOGIC;
?????????hour_time??:?IN?STD_LOGIC_VECTOR(7?DOWNTO?0);
?????????minute_time?:?IN?STD_LOGIC_VECTOR(7?DOWNTO?0);
?????????second_time?:?IN?STD_LOGIC_VECTOR(7?DOWNTO?0);
bit_select?????:?OUT?STD_LOGIC_VECTOR(3?DOWNTO?0);--数码管位选
seg_select?????:?OUT?STD_LOGIC_VECTOR(7?DOWNTO?0)--数码管段选
??????);
???END?COMPONENT;
???
???COMPONENT?fenping?IS
??????PORT?(
?????????clk_1M????:?IN?STD_LOGIC;
?????????clk_1Hz????:?OUT?STD_LOGIC
??????);
???END?COMPONENT;
???
???COMPONENT?jishi?IS
??????PORT?(
?????????clk_1M????:?IN?STD_LOGIC;
?????????clk_1Hz????:?IN?STD_LOGIC;
?????????hour_time??:?OUT?STD_LOGIC_VECTOR(7?DOWNTO?0);
?????????minute_time?:?OUT?STD_LOGIC_VECTOR(7?DOWNTO?0);
?????????second_time?:?OUT?STD_LOGIC_VECTOR(7?DOWNTO?0)
??????);
???END?COMPONENT;

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=1249
