花样彩灯控制器设计VHDL代码Quartus DE2-115开发板

名称：花样彩灯控制器设计VHDL代码Quartus? DE2-115开发板

软件：Quartus

语言：VHDL

代码功能：

1.第一种花样:彩灯按顺时针方向逐次点。

2.第二种花样:彩灯按逆时针方向逐次点亮,然后全灭全亮。

3.第三种花样:彩灯两边同时亮1、2、3、4、5、6个逐次向中间移动再散开

4.第三种花样:彩灯连续交叉闪烁。

本控制电路采用VHDL语言设计。运用自顶而下的设计思想,按功能逐层分割实现层次化设计。

根据多路彩灯控制器的设计原理,分别对应彩灯的四种变化模式、利用VHDL语言实现该功能。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

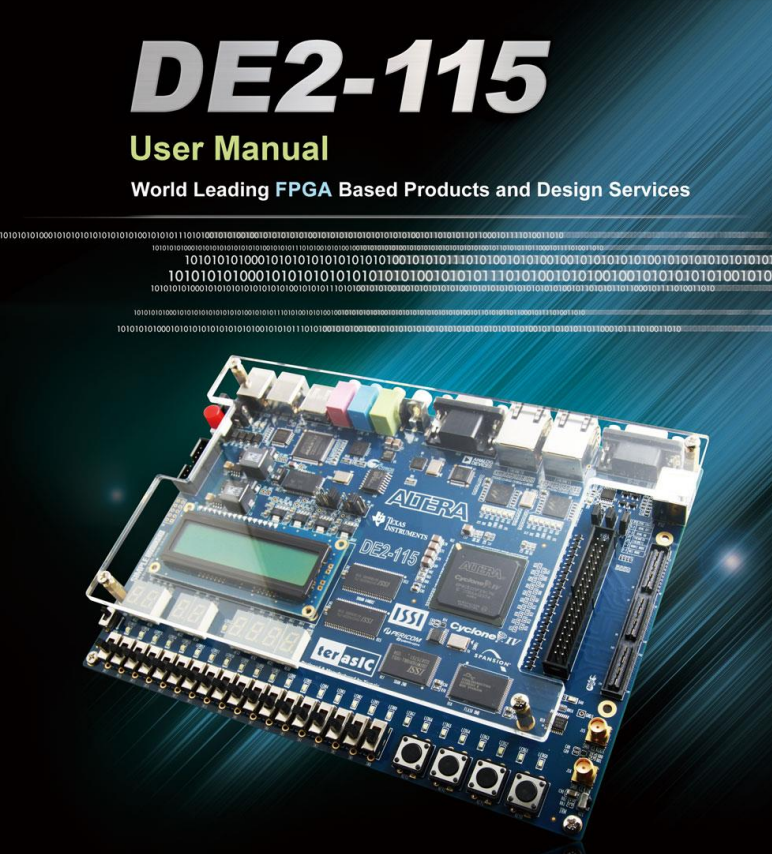

本代码已在DE2-115开发板验证，DE2-115开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

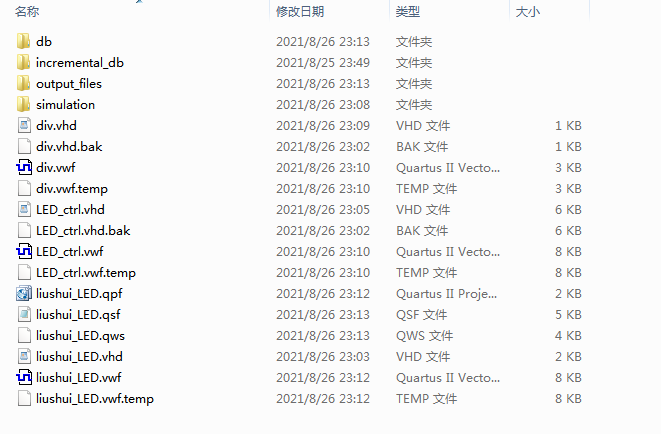

1.?工程文件

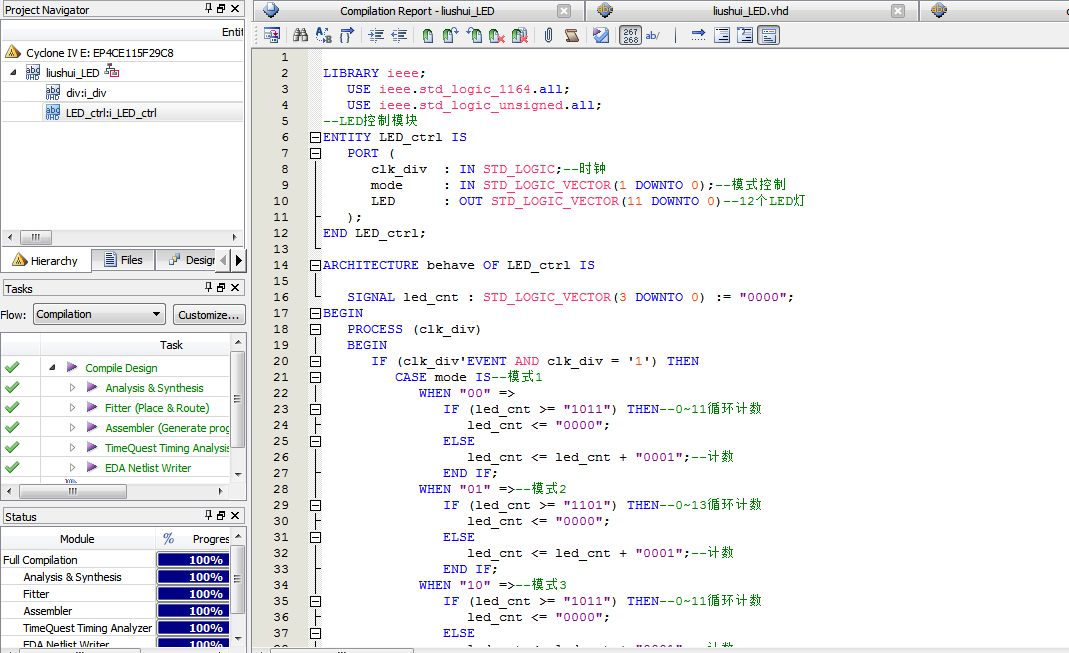

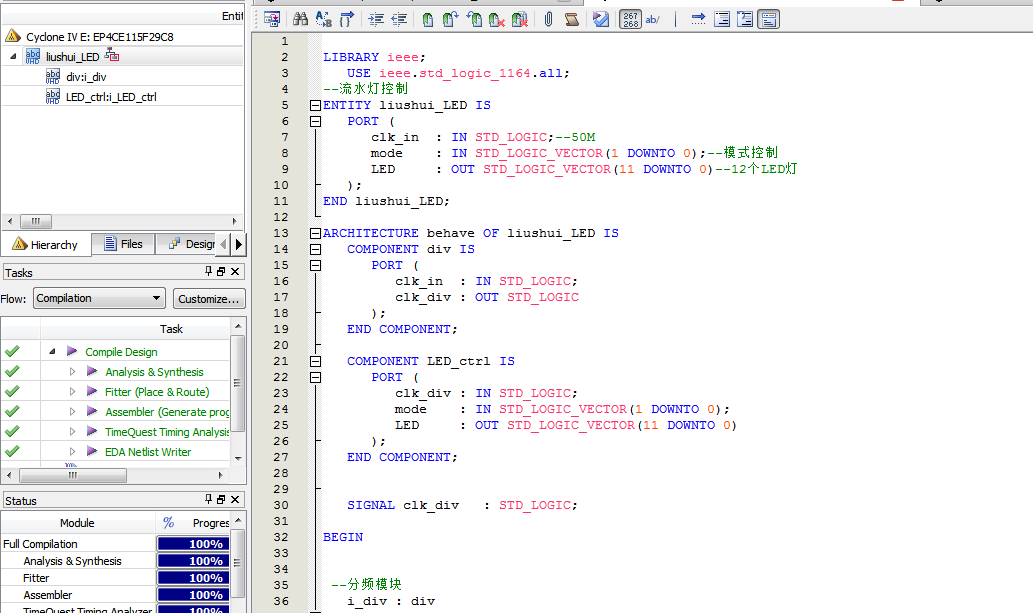

2.?程序文件

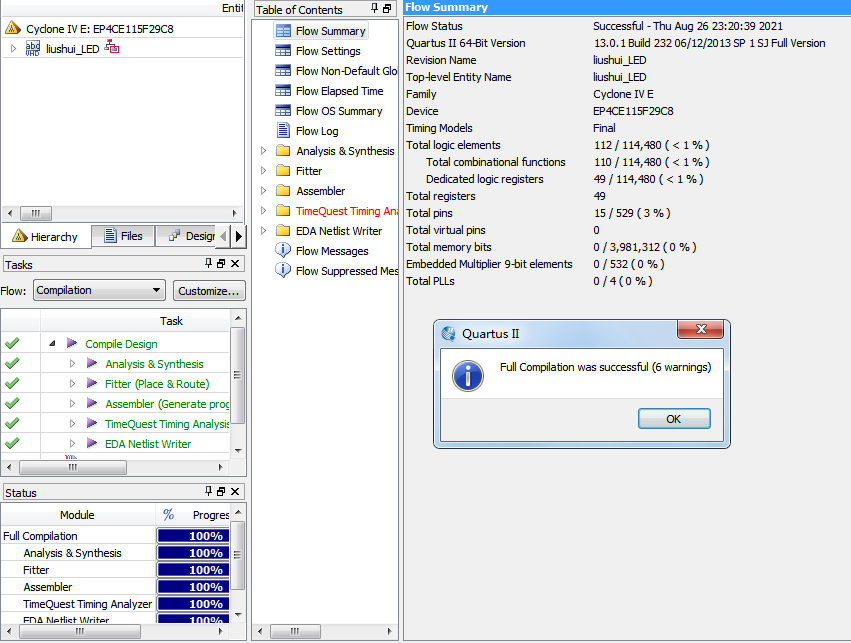

3.?程序编译

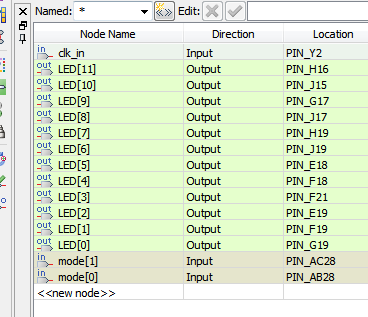

4.?管脚分配

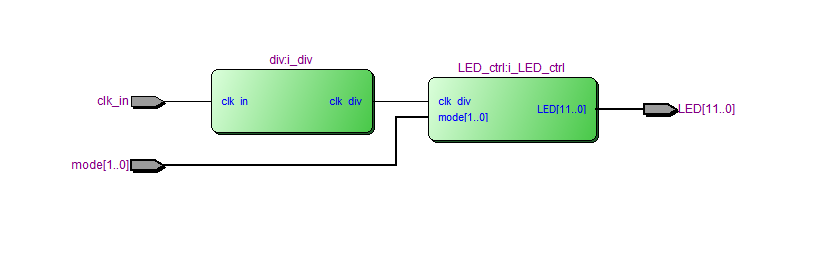

5.?RTL图

6.?仿真图

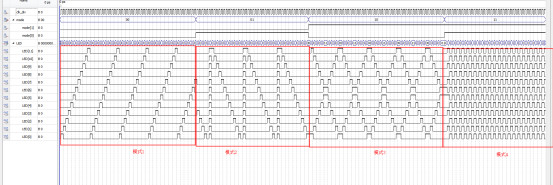

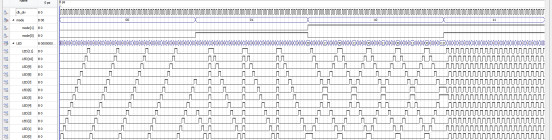

整体仿真图

分频模块仿真图

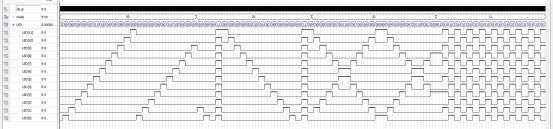

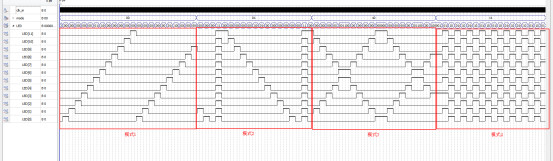

流水灯控制模块仿真图

部分代码展示:

LIBRARY?ieee;
???USE?ieee.std_logic_1164.all;
???USE?ieee.std_logic_unsigned.all;
--分频模块
ENTITY?div?IS
???PORT?(
??????clk_in???:?IN?STD_LOGIC;--50M
??????clk_div??:?OUT?STD_LOGIC--2Hz
???);
END?div;
ARCHITECTURE?behave?OF?div?IS
???
???SIGNAL?clk_2Hz?:?STD_LOGIC?:=?'0';
???SIGNAL?cnt_2Hz?:?integer?:=?0;
BEGIN
??--分频
???PROCESS?(clk_in)
???BEGIN
IF?(clk_in'EVENT?AND?clk_in?=?'1')?THEN--仿真将12500000改为125?，上板改为12500000
?????????IF?(cnt_2Hz?>=?12500000)?THEN--50MHz分频到2Hz，计数12500_000为半个周期
????????????cnt_2Hz?<=?0;
????????????clk_2Hz?<=?NOT(clk_2Hz);--计数到后翻转
?????????ELSE
????????????cnt_2Hz?<=?cnt_2Hz?+?1;--计数
?????????END?IF;
??????END?IF;
???END?PROCESS;
