8位全加器设计VHDL代码Quartus仿真

名称：8位全加器设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

8位全加器设计

1、设计1位全加器

2、基于1位全加器设计2位全加器

3、例化4个2位全加器组成8位全加器

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

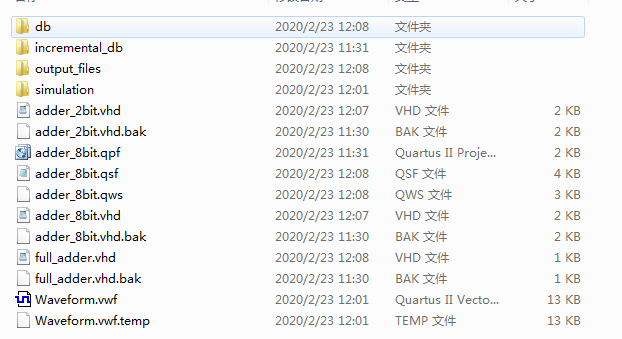

1. 工程文件

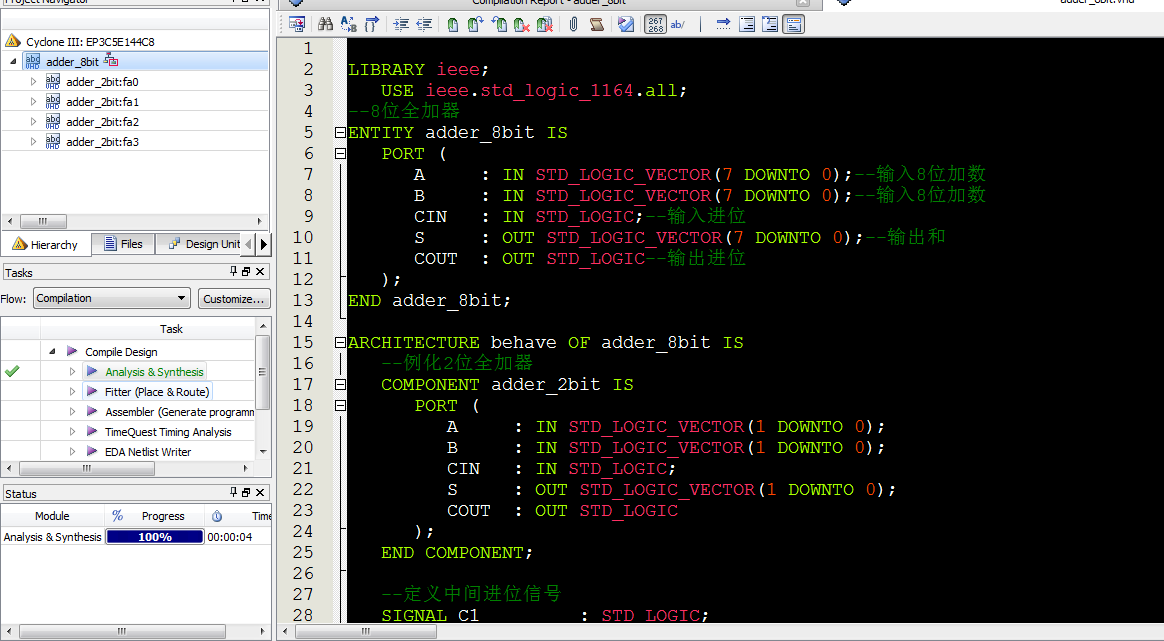

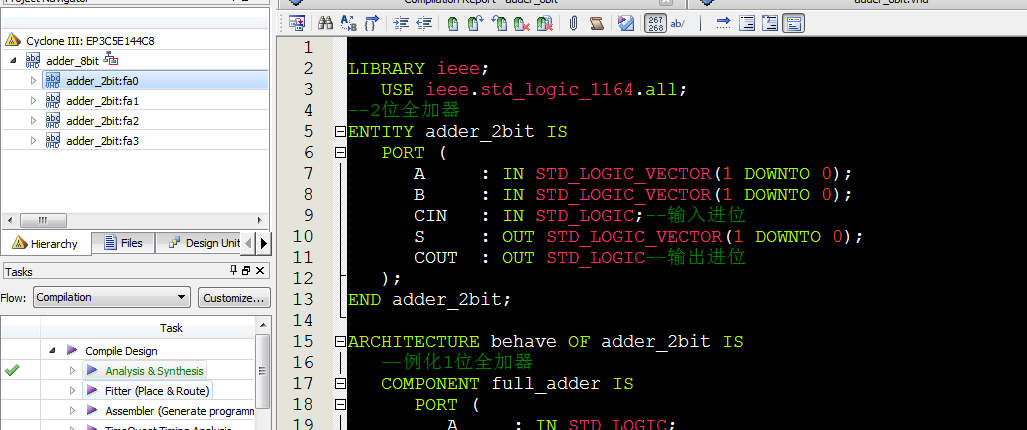

2. 程序文件

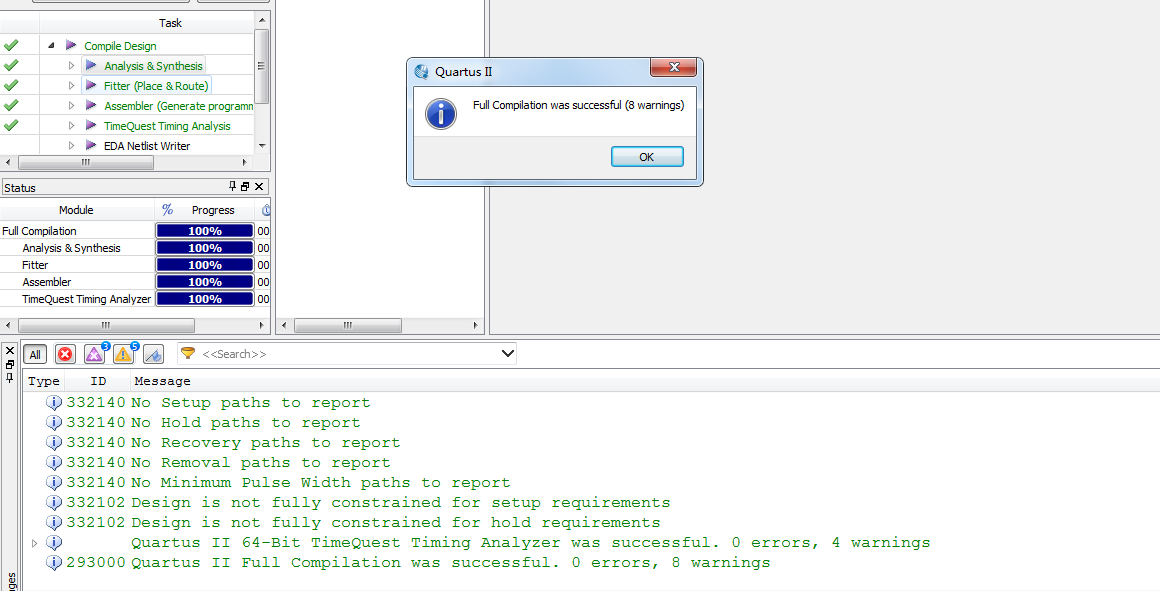

3. 程序编译

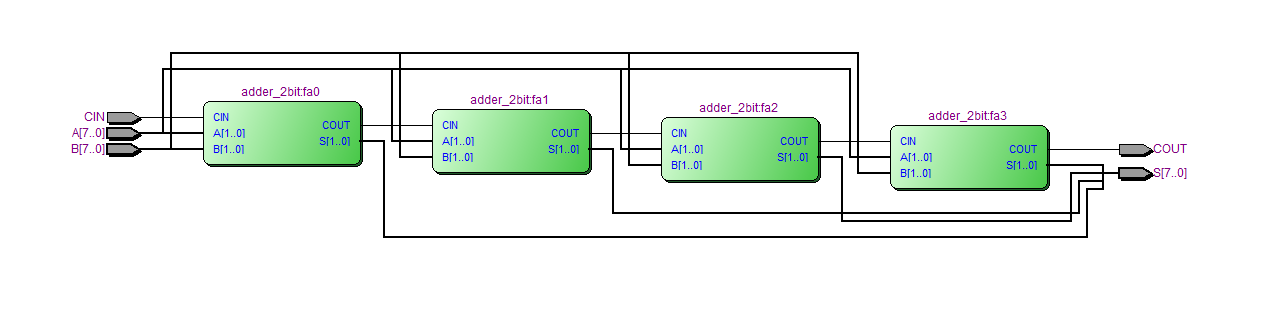

4. RTL图

5. 仿真文件

6. 仿真图

二进制显示

转换为十进制显示

部分代码展示:

LIBRARY?ieee;
???USE?ieee.std_logic_1164.all;
--8位全加器
ENTITY?adder_8bit?IS
???PORT?(
??????A?????:?IN?STD_LOGIC_VECTOR(7?DOWNTO?0);--输入8位加数
??????B?????:?IN?STD_LOGIC_VECTOR(7?DOWNTO?0);--输入8位加数
??????CIN???:?IN?STD_LOGIC;--输入进位
??????S?????:?OUT?STD_LOGIC_VECTOR(7?DOWNTO?0);--输出和
??????COUT??:?OUT?STD_LOGIC--输出进位
???);
END?adder_8bit;
ARCHITECTURE?behave?OF?adder_8bit?IS
--例化2位全加器
???COMPONENT?adder_2bit?IS
??????PORT?(
?????????A?????:?IN?STD_LOGIC_VECTOR(1?DOWNTO?0);
?????????B?????:?IN?STD_LOGIC_VECTOR(1?DOWNTO?0);
?????????CIN???:?IN?STD_LOGIC;
?????????S?????:?OUT?STD_LOGIC_VECTOR(1?DOWNTO?0);
?????????COUT??:?OUT?STD_LOGIC
??????);
???END?COMPONENT;
???
???--定义中间进位信号
???SIGNAL?C1?????????:?STD_LOGIC;
???SIGNAL?C2?????????:?STD_LOGIC;
???SIGNAL?C3?????????:?STD_LOGIC;
BEGIN
???
???--4个2位全加器级联
--前一个全加器的进位输出连接到下一个全加器的进位输入，实现级联
???--调用第1个2位全加器
???fa0?:?adder_2bit
??????PORT?MAP?(
?????????A=>A(1?DOWNTO?0),
?????????B=>B(1?DOWNTO?0),
?????????CIN=>CIN,--输入进位
?????????S=>S(1?DOWNTO?0),
?????????COUT=>C1--输出第1级进位
??????);
???
???--调用第2个2位全加器
???fa1?:?adder_2bit
??????PORT?MAP?(
?????????A=>A(3?DOWNTO?2),
?????????B=>B(3?DOWNTO?2),
?????????CIN=>C1,--输入第1级进位
?????????S=>S(3?DOWNTO?2),
?????????COUT=>C2--输出第2级进位
??????);
???
???--调用第3个2位全加器
???fa2?:?adder_2bit
??????PORT?MAP?(
?????????A=>A(5?DOWNTO?4),
?????????B=>B(5?DOWNTO?4),
?????????CIN=>C2,--输入第2级进位
?????????S=>S(5?DOWNTO?4),
?????????COUT=>C3--输出第3级进位
??????);
