LX8201微孔雾化驱动芯片应用笔记二电池供电

前言

LX8201是深圳市乐?信科技服务有限公司最新?研的?款微孔雾化?专?驱动芯?，结合标准外围电路，能有效驱动控制市?上各种微孔雾化?，基于独特的电路设计和软件算法，其在功耗以及成本上均具有明显的优势。

本应用笔记将帮助用户了解典型应用二（电池）测试板的功能细节，以及如何根据用户自己的需求调整参数，从而实现快速着手开发产品。

概述

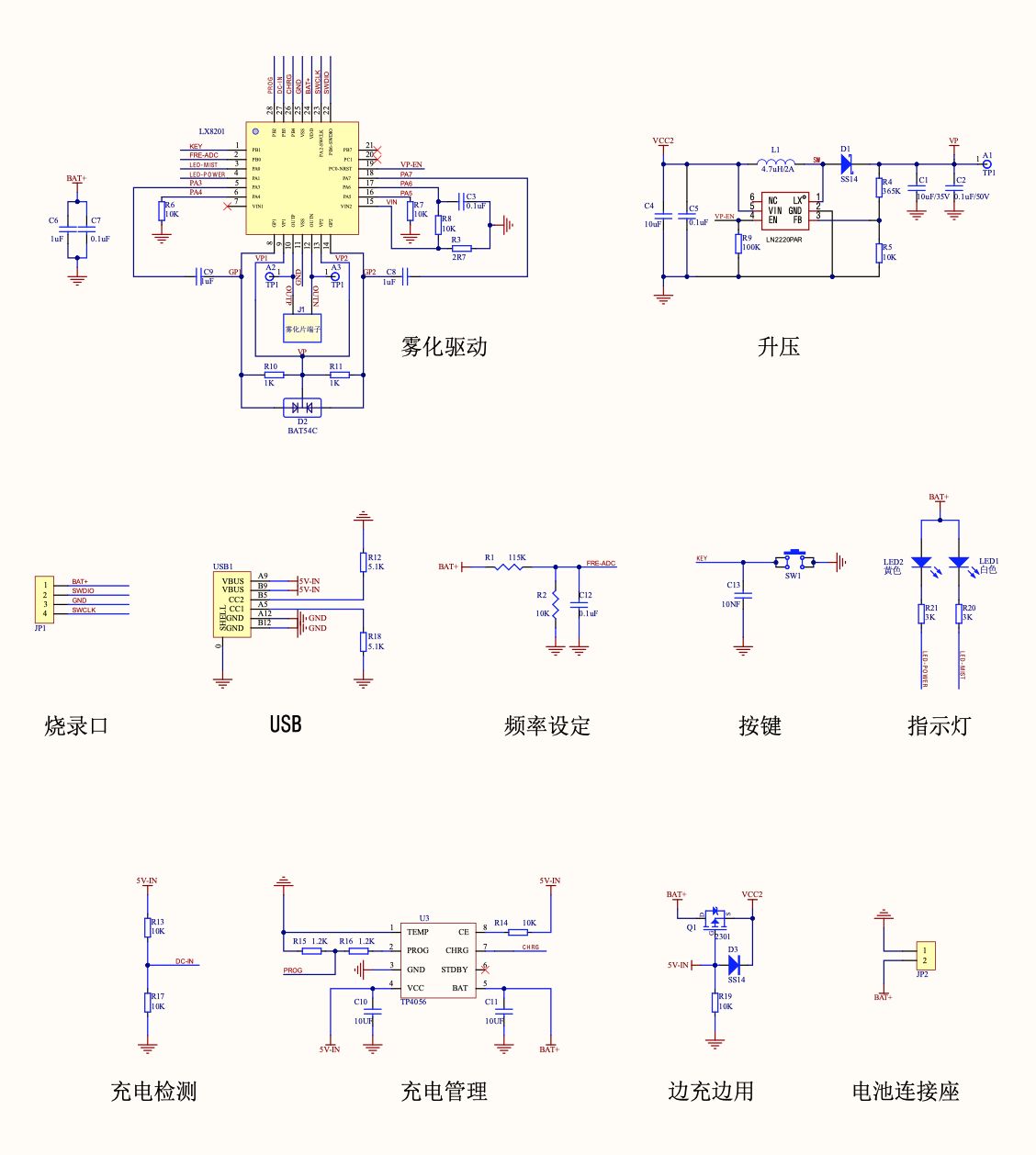

典型应用二（电池）是一个基于电池供电方案的测试板，包括了芯片的标准外部电路，升压电路，充电管理，边充边用，以及必要的按键、指示灯、供电、烧录、频率设定电路。具体原理图如下：

工作模式

• 短按按键开机，进入连续雾化模式；再次短按按键，进入间隙雾化模式（雾化5S暂停5S）；再次短按按键关机。
• 指示灯：
  • LED1：雾化时常亮，暂停时灯灭，开路/短路告警时快闪2S后灯灭。
  • LED2：电池充电时呼吸闪烁，充满电后常亮，电池低电量告警时快闪。

供电

5V-IN的电压范围为5-5.5V；

充电电流：额定为1A，雾化工作时减半；

可以通过R15，R16来设定充电电流和雾化时的充电电流，具体参照充电芯片的规格书；

通过PROG来调节雾化和暂停时的充电电流，具体逻辑为PROG在雾化工作时为高阻态，在雾化暂停时为低电平。

边充边用：外部供电时，使用外部供电给升压电路供电；

需要注意外部供电的最大电流，必须大于雾化时的充电电流加雾化所需要的功率。计算雾化所需要的功率时，VCC2按照3V计算，并留一定的安全余量；

也可以按照以上逻辑，自行设计其他供电/充电方案。例如高压保护，输入短路保护以及其他的电池充电方案。

当BAT+电压低于2V时不能开机，开机后当BAT+电压低于3.1V时会自动关机；

关机后，休眠电流小于15uA（LX8201+升压电路的静态电流）；

测试休眠电流时的注意事项：

需要断开指示灯LED1、LED2和频率设定电阻R1。

频率调整

通过配置电阻R1，R2可以设定中心频率，计算公式为（单位KHz）

Fs = 100*(1+R2/(R1+R2))

测试板的默认设置为R1=115K，R2=10K，Fs=108KHz；

提示：

可以参考下表的典型频率和R1/R2电阻值设定；

R1、R2需要选择±1%的电阻。

频率设定电路的目的是为了用户快速入门。用户正式商用的版本，可以联系乐而信官方客服，定制芯片的软件版本，去掉这部分电路。

追频范围

追频范围为Fs ±5%。测试板会自适应雾化片的最佳频率，在Fs的上下5%范围内自动追频。

提示：

阻抗分析仪测试的中心频率Fs并不一定准确；

实际安装也会影响中心频率，尤其是用硅胶圈压紧安装的场景下影响十分显著；

建议咨询雾化片供应商具体Fs参数；

如有疑问，请联系乐而信官方客服协助测试雾化片的Fs。

电压调整

测试板默认电压为5V。

可以通过调整R4，R5来实现电压设定，计算公式为（单位V）：

VP=0.6*(1+R4/R5)

提示：

R4，R5需要选择±1%的电阻；

R4不需要并滤波电容；

如果VP电压高于5V，需要考虑C1改为10uF/50V，但是这样会导致成本上升。

VP最大设定值27V，超过这个电压值可能烧毁芯片；

R9下拉电阻必须为100K，不可以变小。

电流调整

通过修改采样电阻R3，可以调整雾化驱动电流。计算公式（单位mA）：

Is =100/R3

测试板上R3默认为2.7欧，也就是雾化驱动电流为37mA.

提示：R3最小为1欧，小于1欧会有烧毁芯片的风险。

电压电流设定经验

一般结构为硅胶圈压紧安装雾化片的，先设定电压4V（R1=430K），而结构为用弹簧顶住雾化片的，选择默认电压22.5V。玩具类产品建议设定电压21.5V（R1=348K）以保证低于24V安全电压要求。

先设定电压，再按照预期输出功率反算电流值，设定R3；

测试雾化量。如雾化量偏小，先调高电流；如果调高电流效果不明显，则进一步调高电压；如雾化量偏大，则调低电流，但R3一般建议最大5欧，如果此时雾化量仍然偏大，则调低电压。

注意：输出功率（电压*电流）不得大于2W且电流值不得大于100mA；

如果测试中雾化片发出滋滋声，则调低电压；

注意雾化片的一致性，建议至少测试10pcs，综合后设定电压和电流。

输入功率：可以按照80-85%的效率来推算输入功率。VP越高，效率越低。

开路和短路

测试板带开路和短路保护和告警功能：

开机前，必须插上雾化片并按照雾化片规格书设定正确的中心频率，否则测试板可能不会开机，具体表现为：短按按键后，LED1快闪2S；

雾化工作期间，如果检测到开路或者短路，则LED1快闪2S后关机；

提示：

短路告警的响应时间为1-5mS，开路告警的响应时间为100mS。
