前言
LX8201是深圳市乐?信科技服务有限公司最新?研的?款微孔雾化?专?驱动芯?，结合标准外围电路，能有效驱动控制市?上各种微孔雾化?，基于独特的电路设计和软件算法，其在功耗以及成本上均具有明显的优势。
本应用笔记将帮助用户了解典型应用三（他控）测试板的功能细节，以及如何根据用户自己的需求调整参数，从而实现快速着手开发产品。
典型应用三（他控）由主控MCU通过控制PB3的高低电平来实现雾化和暂停，雾化时如有告警信息通过PB4输出高电平反馈给主控MCU。
概述

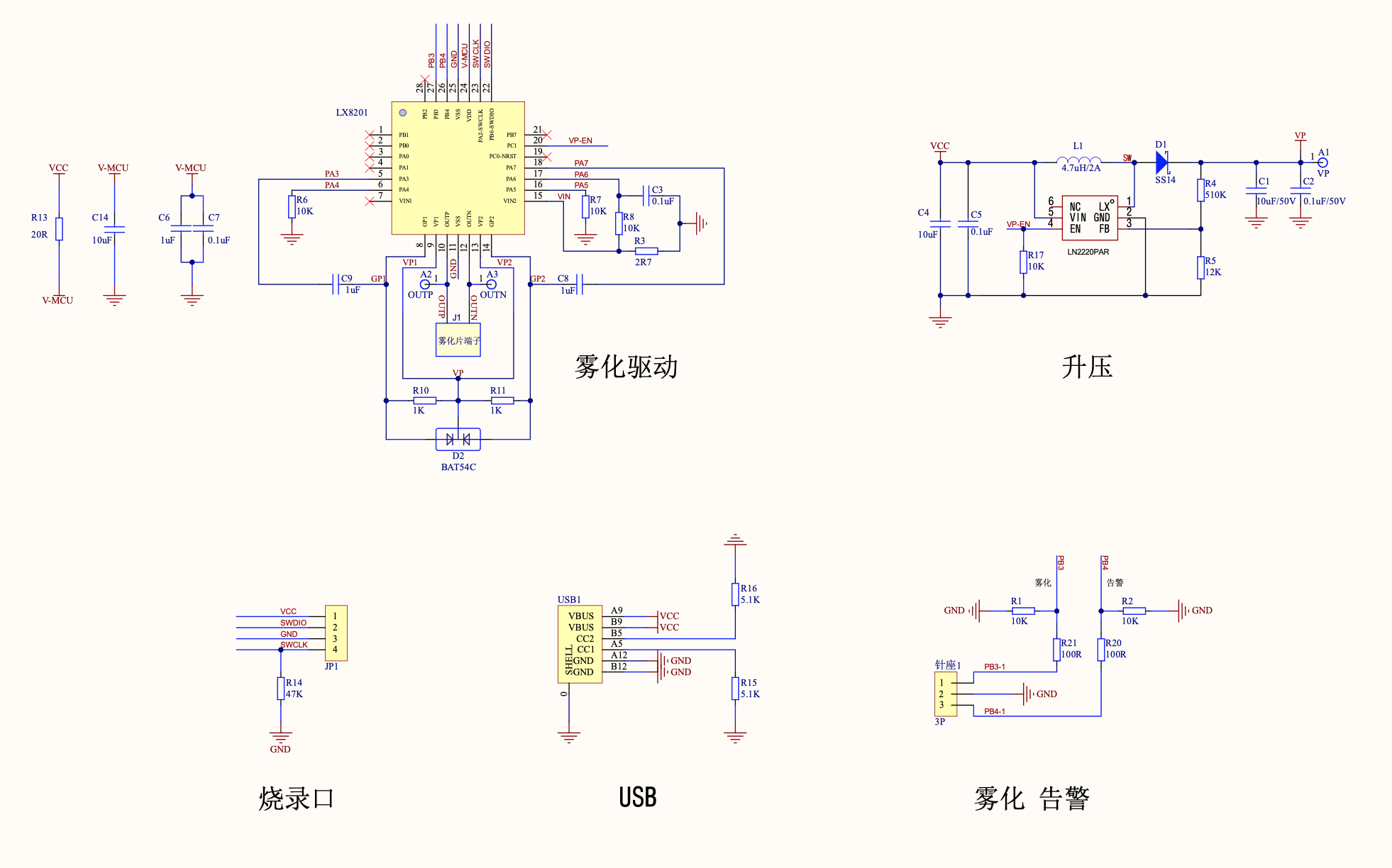

典型应用三（他控）是一个标准的他控应用测试板，只包括了芯片的标准外部电路，升压电路，以及PB3和PB4两个控制I/O口。具体原理图如下：
控制模式
PB3：雾化控制。当检测到高电平时启动雾化；当检测到低电平时雾化暂停。
PB4：告警输出。当有告警信息时，输出高电平，并暂停雾化。告警信息包括：雾化片开路、雾化片短路、V-MCU电压低于0V。
PB3/PB4需要默认下拉电阻R1/R2，以保证初始化状态为低电平；PB3和PB4和主控MCU之间需要加R20/R21保护电阻。
PB4输出高电平时，PB3必须先翻转为低电平，PB4关闭告警，然后关机休眠。PB3再次检测到高电平，会重新开机启动雾化。
雾化暂停时间最长为30S，超时将关机并进入低功耗休眠状态（如有PB4告警，也会关闭）。
供电
VCC供电电压范围为0-5.5V；
V-MCU前的R13+C14一般用于电源适配器供电，用于吸收上电瞬间的电压尖峰。如果用电池供电，这里可以取消，直接用VCC供电即可；
当V-MCU电压低于0V时不能启动雾化，PB4高电平告警；
关机后，休眠电流小于20uA（LX8201+升压电路的静态电流）；
测试休眠电流时的注意事项：注意Type-C接线组的插头可能有电流消耗，建议从烧录口VCC处测试休眠电流。
频率设定
通过软件设定频率，需要告知雾化片的中心频率；
建议提供雾化片样品给乐而信官方客服，以协助测试精确的中心频率，以及设定合理的追频范围。
电压调整
测试板默认电压为26V。
可以通过调整R4，R5来实现电压设定，计算公式为（单位V）：
VP=0.6*(1+R4/R5)
提示：
VP最大设定值27V，超过这个电压值可能烧毁芯片；
R4，R5需要选择±1%的电阻；
R4不需要并滤波电容；
如果VP电压低于5V，C1可以改为10uF/35V，以节省成本。
电流调整
通过修改采样电阻R3，可以调整雾化驱动电流。计算公式（单位mA）：
Is =100/R3
测试板上R3默认为2.7欧，也就是雾化驱动电流为37mA。
提示：R3最小为1欧，小于1欧会有烧毁芯片的风险。
电压电流设定经验
一般结构为硅胶圈压紧安装雾化片的，先设定VP电压26V；而结构为用弹簧顶住雾化片的，建议选择电压不大于5V。玩具类产品建议设定电压21.5V以保证低于24V安全电压要求。
先设定电压，再按照预期输出功率反算电流值，设定R3；
测试雾化量。如雾化量偏小，先调高电流；如果调高电流效果不明显，则进一步调高电压；如雾化量偏大，则调低电流，但R3一般建议最大5欧，如果此时雾化量仍然偏大，则调低电压。
注意：输出功率（电压*电流）不得大于2W且电流值不得大于100mA；
如果测试中雾化片发出滋滋声，则调低电压；
注意雾化片的一致性，建议至少测试10pcs，综合后设定电压和电流。
输入功率：可以按照80-85%的效率来推算输入功率。VP越高，效率越低。
PCBA测试
关机状态下，检测到SWCLK为高电平，则进入PCBA测试状态。
PCBA测试治具上，需要接雾化片为假负载。

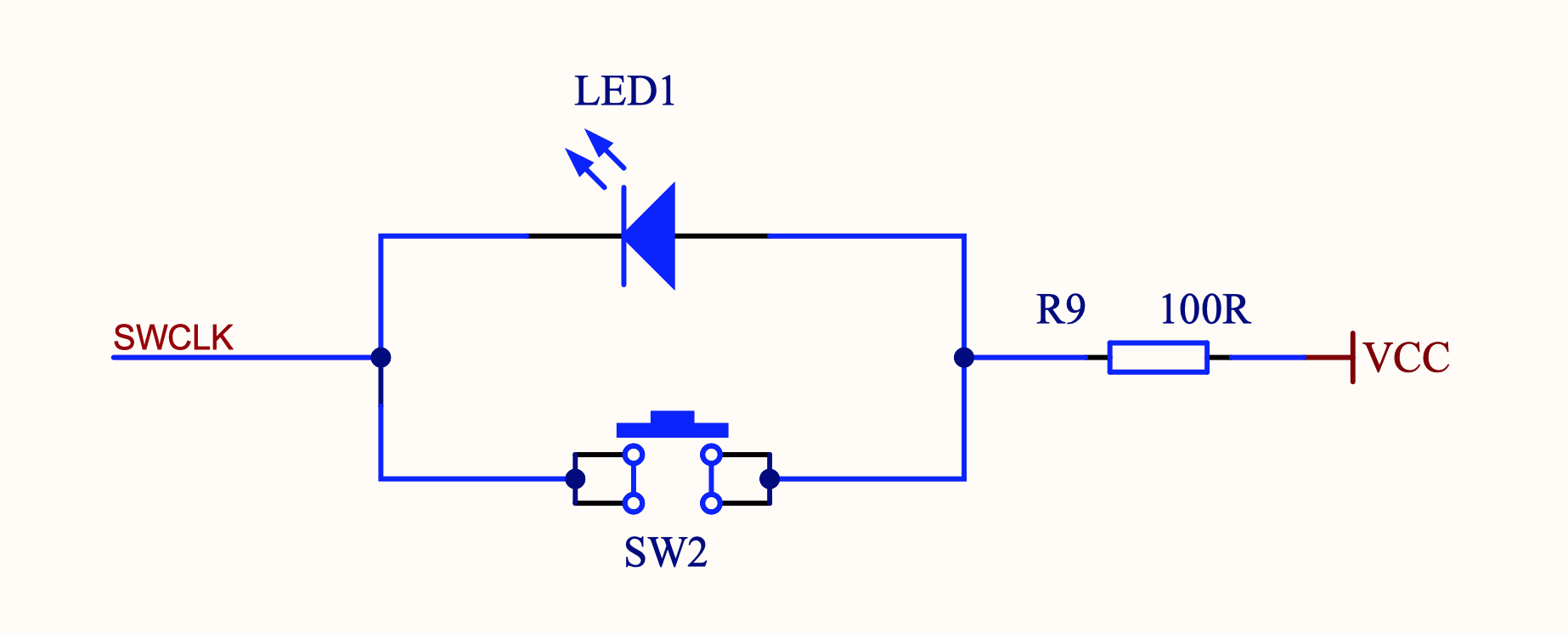

PCBA测试治具上，需要在VCC和SWCLK之间接指示灯和按钮。按钮用于启动测试状态，指示灯分别为测试状态（慢闪），测试合格（常亮），测试不合格（快闪）。
标准测试时间为9S。测试结束后，会一直保留测试指示灯，按下按钮也不能再次启动测试，必须先下电。
