【代码库】使用 LPC802 作为 I/O 扩展器

使用 LPC802 作为 I/O 扩展器

本应用笔记介绍了如何通过 I2C 总线接口使用 LPC802 作为 I/O 扩展器。

有关如何使用该软件的完整说明，请参阅 AN12126。

https ://www.nxp.com/docs/en/application-note/AN12126.pdf

LPC802 是 LPC800 系列的新成员，满足了对更高功率效率的需求。它是市场从 8 位架构迁移的理想产品，成本极低。LPC802 拥有高达 15 MHz 的 Cortex-M0+ 内核，配备 16 kB 闪存和 2 kB RAM。它适用于 I/O 扩展器、小型可编程逻辑单元 (PLC) 等。

本应用笔记讨论了 LPC802 作为 I/O 扩展器的应用。由于 LPC802 采用 ARM? Cortex?-M0+ 内核，因此可以执行单周期 I/O 切换操作。LPC802 非常适合用作 I/O 扩展器。

此类器件广泛应用于：

• 工厂自动化和过程控制
• 便携式和电池供电设备
• 蜂窝数据设备

主板：LPCXpresso802

类别：工业

外设：UART、GPIO、FLASH

工具链：MDK

目录

1. 软件
2. 硬件
3. 设置
4. 结果
5. 常见问题解答
6. 支持
7. 发行说明

1.软件

• LPC802 示例代码包 KEIL Rev 1.5 2018 年 8 月 8 日
• LPC845 示例代码包 (KEIL) 修订版 1.2 2017 年 12 月 19 日

本应用说明的软件以原始源文件和 MDK 项目的形式提供。

打开 Keil 项目时，SourceCodecommon 文件夹中可能会缺少一些文件，这些是 NXP Code Bundles 库文件，由于许可证问题，用户应从此处下载这些文件，并将相关库（启动）文件粘贴到 SourceCodecommon 文件夹中。

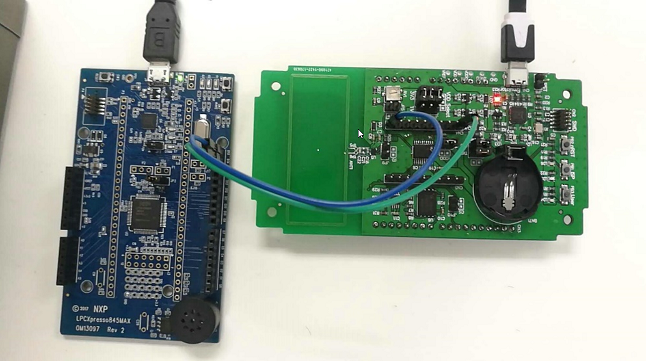

2.硬件

• 主控：LPCXpresso845MAX(OM13097) 板 Rev A
  -- I2CSDA：P011 -- I2CSCL：P010
• 从属：LPCXpresso802（OM40000）板，Rev A
  -- I2CSDA：P010 -- I2CSCL：P016
  PIO0_1 和 GND 之间连接一个低功率 LED，用于查看测试结果

3. 设置

将固件下载到每个电路板

• 对于主演示项目（LPC845）：编译“lpc845ioexpandermasterKeilProjects”下的项目并将图像下载到 LPC845 板中。
• 对于从属固件项目（LPC802），编译“lpc802ioexpander_slaveProjectInternalLPC802mdk”下的项目并将图像下载到LPC802板中。

4.结果

LPC845 会将引脚方向寄存器设置为 0XFF（所有引脚输出），并在引脚状态寄存器中写入 0X00 约 500 毫秒，然后在接下来的约 500 毫秒内写入 0XFF。这意味着引脚 0 到引脚 7 将以 1 Hz 的频率切换，从而使连接到 P0_1 的 LED 以 1 Hz 的频率闪烁。

5. 常见问题解答

6. 支持

项目元数据

有关此示例的内容/正确性的问题可以作为此 GitHub 存储库中的问题输入。
