基于 i.MX RT685 的 FLAC 移植和编解码器性能评估

本应用笔记介绍了FLAC编解码库在i.MX RT6xx上的移植，对比了CM33与HiFi4 DSP之间的性能差异，并使用GNU profiler工具分析了FLAC库中耗时函数，并对在i.MX RT685 evk板上进一步的性能优化提出了建议。

有关如何使用该软件的完整说明，请参阅 AN13793。https
://www.nxp.com.cn/docs/en/application-note/AN13793.pdf

主板：EVK-MIMXRT685

类别：音频、SDMMC、RTOS

外设：SDMMC、UART、GPIO

工具链：IAR

目录

1. 软件
2. 硬件
3. 设置
4. 结果
5. 常见问题解答
6. 支持
7. 发行说明

1.软件

• SDK：2.12.1
• FLAC：1.3.4
• FatFS：R0.14b
• CM33：IAR嵌入式工作台9.30.1
• HiFi4：Xtensa Xplorer 9.0.18

2.硬件

• Micro USB 线缆
• EVK-MIMXRT685 REV E2 板
• 个人电脑
• SD卡

3. 设置

1. 将您的音乐文件（.wav 格式）复制到 SD 卡；

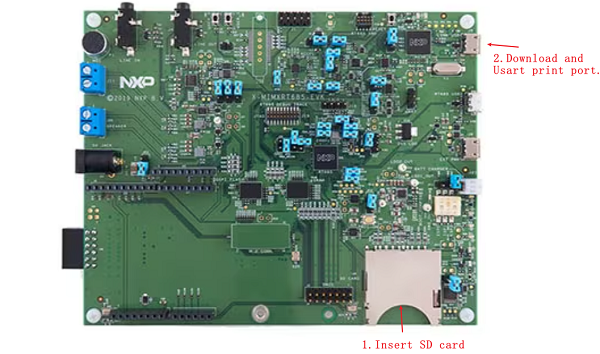

2. 将SD卡插入EVK-MIMXRT685板；
3. 将您的音乐文件名添加到文件列表数组（maincm33.c@line51）并构建（重要）；
4. 使用微型 USB 线连接 PC 主机和开发板上的 Jlink USB 端口 (J5)
5. 使用以下设置打开串行终端：
   • 115200波特率
   • 8个数据位
   • 无奇偶校验
   • 一个停止位
   • 无流量控制
6. 将程序下载到目标板。
7. 在 IDE 中启动调试器以开始运行演示。


4.结果

下面的日志显示了此演示在终端窗口中的输出：

```
FLAC example to demonstrate how to use FLAC with CM33&HiFi4 core.

Please insert a card into board.

Card inserted.
Now timerTicks is 2314

MU example polling!
CM33: input:16khzmonosine10s.wav
input:16khzmonosine10s.wav, filesize is 320044
start encoder #0: compress level:0
wav samplerate:16000, totalksamples:160000
Heap addr:163000
encode consume time.60 ms
...
```

5. 常见问题解答

5.1 本 AN 评估哪些类型的音频？

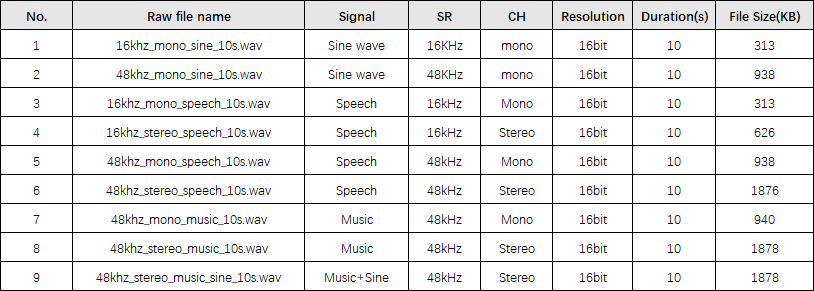

为了全面验证和评估 RT685 EVK 上的 FLAC，我们使用以下音频：

5.2 这个demo的工作流程是怎样的？

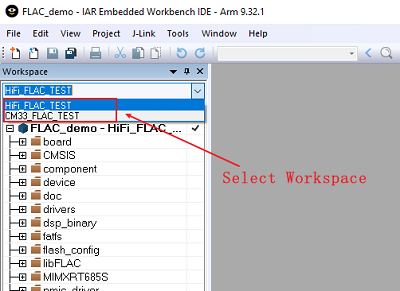

首先运行CM33核心例程（?CM33_FLAC_TEST?），然后获取SD卡上保存的编码文件和解码文件。之后在PC上查看文件。最后运行HiFi4核心例程（?HiFi4_FLAC_TEST?），比较耗时差异。

• CM33_FLAC_TEST工作流程：
  • 步骤1.CM33将.wav编码为.flac，编码文件保存到SD卡；
  • 步骤2.CM33将.flac解码为.wav，解码文件保存到SD卡；
  • 步骤3.CM33将.wav编码为.flac，编码文件保存到SRAM;
  • 步骤4.CM33将.flac解码为.wav，解码文件保存到SRAM；
• HiFi4_FLAC_TEST工作流程：
  • Step1.CM33启动HiFi4
  • Step2.HiFi4 将.wav编码为.flac，编码文件保存到SRAM；
  • 步骤3.HiFi4将.flac解码为.wav，解码文件保存到SRAM；

5.3 如何调试HiFi4内核？

将DSP_IMAGE_COPY_TO_RAM配置更改为 0，即可调试 HiFi4 内核。更多详细信息，请参阅i.MX RT600 评估套件入门指南。

6. 支持

如果您需要帮助，请联系 FAE 或创建工单到NXP 社区。

项目元数据

有关此示例的内容/正确性的问题可以作为此 GitHub 存储库中的问题输入。
