名称：DAC芯片AD5689控制代码SPI接口（代码在文末付费下载）

软件：QuartusII

语言：VHDL

代码功能：

控制DAC芯片AD5689，通过芯片的SPI接口，进行命令和地址、数据写入，控制DAC输出模拟信号。

AD5689/AD5687采用多功能SPI接口，时钟速率高达50 MHz，并均包含一个为1.8 V/3 V/5 V逻辑电平准备的VLOGIC引脚。

设计语言使用VHDL，本代码简单易懂，注释详细，可以方便改写为verilog代码。

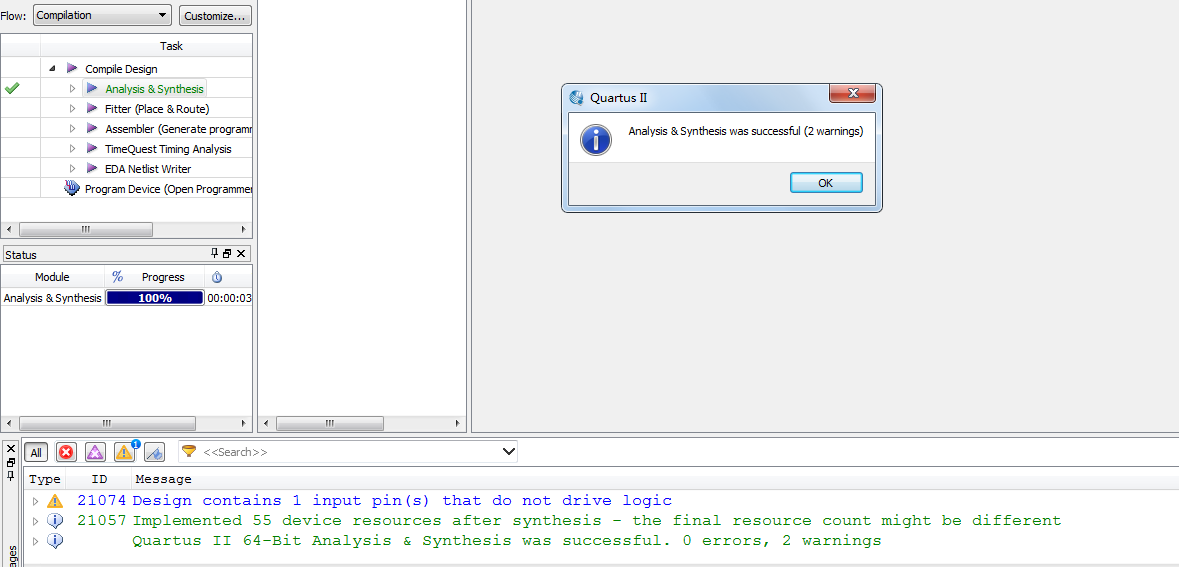

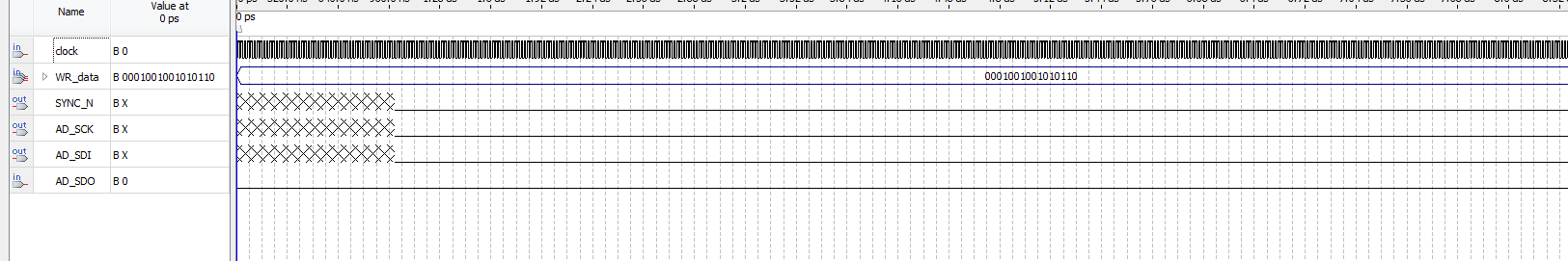

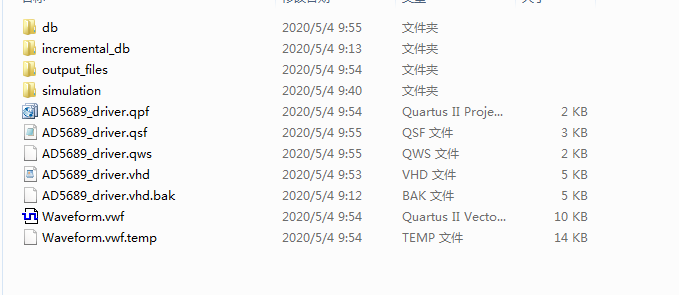

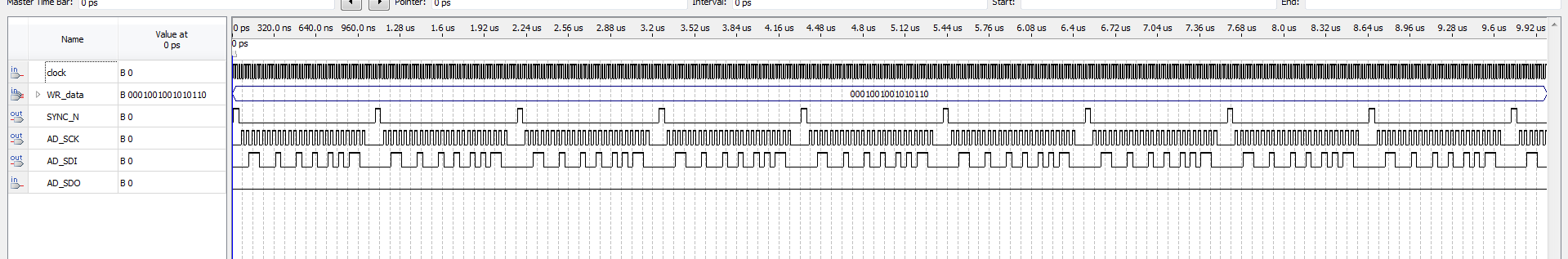

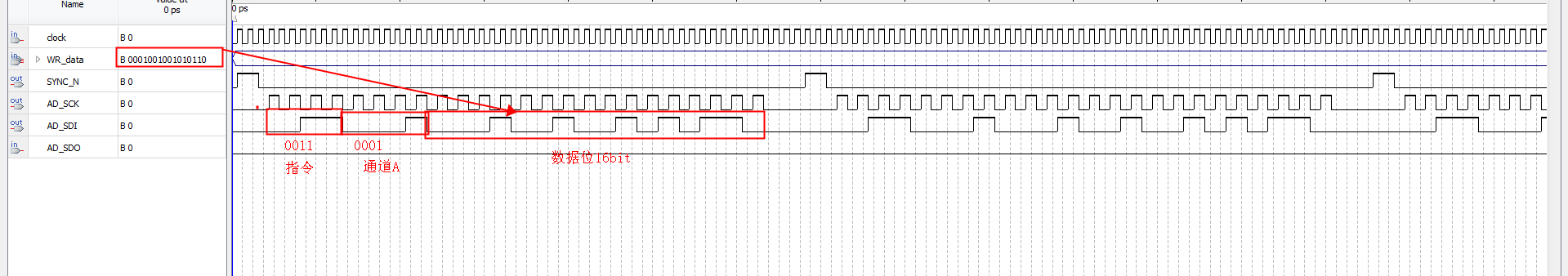

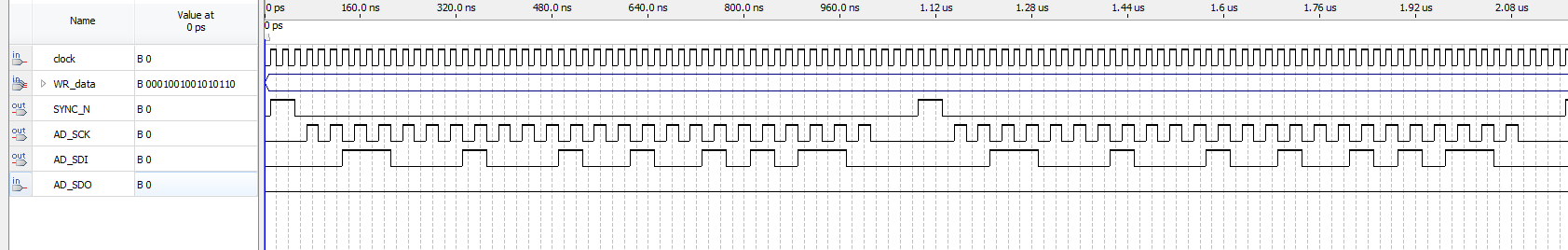

演示视频：

FPGA代码Verilog/VHDL代码资源下载网：www.hdlcode.com

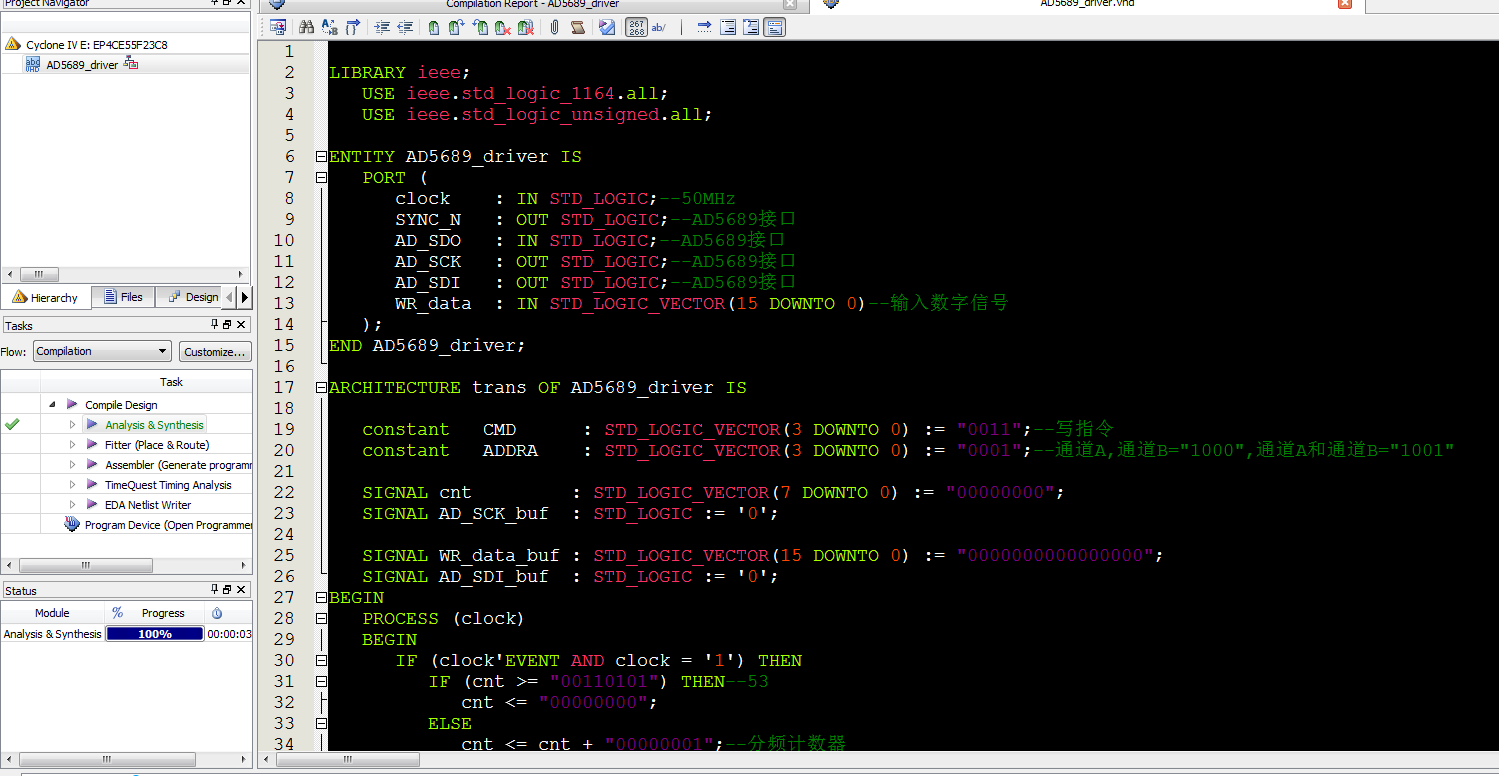

部分代码展示

LIBRARY?ieee;
???USE?ieee.std_logic_1164.all;
???USE?ieee.std_logic_unsigned.all;
ENTITY?AD5689_driver?IS
???PORT?(
??????clock????:?IN?STD_LOGIC;--50MHz
??????SYNC_N???:?OUT?STD_LOGIC;--AD5689接口
??????AD_SDO???:?IN?STD_LOGIC;--AD5689接口
??????AD_SCK???:?OUT?STD_LOGIC;--AD5689接口
??????AD_SDI???:?OUT?STD_LOGIC;--AD5689接口
??????WR_data??:?IN?STD_LOGIC_VECTOR(15?DOWNTO?0)--输入数字信号
???);
END?AD5689_driver;
ARCHITECTURE?trans?OF?AD5689_driver?IS
???constant???CMD??????:?STD_LOGIC_VECTOR(3?DOWNTO?0)?:=?"0011";--写指令
???constant???ADDRA????:?STD_LOGIC_VECTOR(3?DOWNTO?0)?:=?"0001";--通道A,通道B="1000",通道A和通道B="1001"
???
???SIGNAL?cnt?????????:?STD_LOGIC_VECTOR(7?DOWNTO?0)?:=?"00000000";
???SIGNAL?AD_SCK_buf??:?STD_LOGIC?:=?'0';
???
???SIGNAL?WR_data_buf?:?STD_LOGIC_VECTOR(15?DOWNTO?0)?:=?"0000000000000000";
???SIGNAL?AD_SDI_buf??:?STD_LOGIC?:=?'0';
BEGIN
???PROCESS?(clock)
???BEGIN
??????IF?(clock'EVENT?AND?clock?=?'1')?THEN
?????????IF?(cnt?>=?"00110101")?THEN--53
????????????cnt?<=?"00000000";
?????????ELSE
????????????cnt?<=?cnt?+?"00000001";--分频计数器
?????????END?IF;
??????END?IF;
???END?PROCESS;
???
???PROCESS?(clock)
???BEGIN
??????IF?(clock'EVENT?AND?clock?=?'1')?THEN
?????????IF?(cnt?>=?"00000000"?AND?cnt?<=?"00000001")?THEN
????????????SYNC_N?<=?'1';--40ns之后,SYNC拉低，开始进入读取数据的状态
?????????ELSE
????????????SYNC_N?<=?'0';
?????????END?IF;
??????END?IF;
???END?PROCESS;
???
???PROCESS?(clock)
???BEGIN
??????IF?(clock'EVENT?AND?clock?=?'1')?THEN--clock2二分频得到sck的值为--25MHz
?????????IF?(cnt?>?"00000001"?AND?cnt?<?"00110011")?THEN--1~51
????????????IF?(cnt(0)?=?'0')?THEN
???????????????AD_SCK_buf?<=?'0';?--cnt[0]==0的时候，sck为下降沿
????????????ELSE
???????????????AD_SCK_buf?<=?'1';--cnt[0]==1的时候，sck为上升沿
