交通信号灯控制系统设计Verilog代码VIVADO仿真

名称：交通信号灯控制系统设计Verilog代码VIVADO仿真

软件：VIVADO

语言：Verilog

代码功能：

交通信号灯控制系统设计

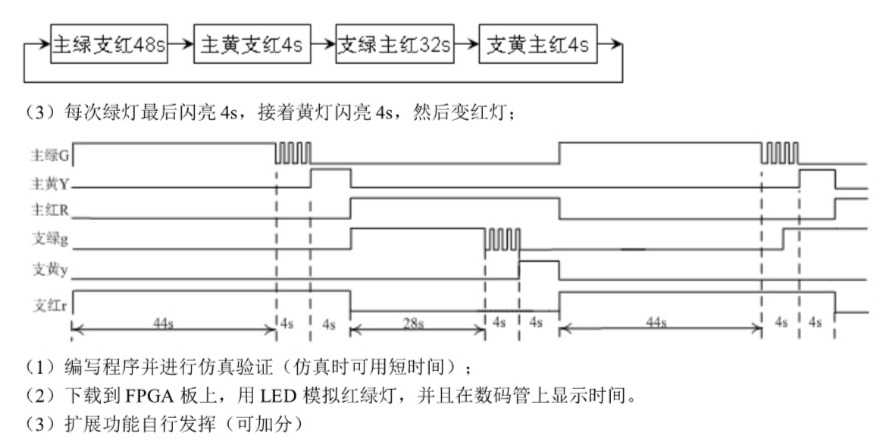

设计一个十字路口交通灯控制电路,要求

(1)主干道、支干道交替通行;

(2)主干道放行时间较长(设为48s),支干道放行时间较短(设为32s),倒计时显示;

(3)每次绿灯最后闪亮4s,接着黄灯闪亮4s,然后变红灯。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

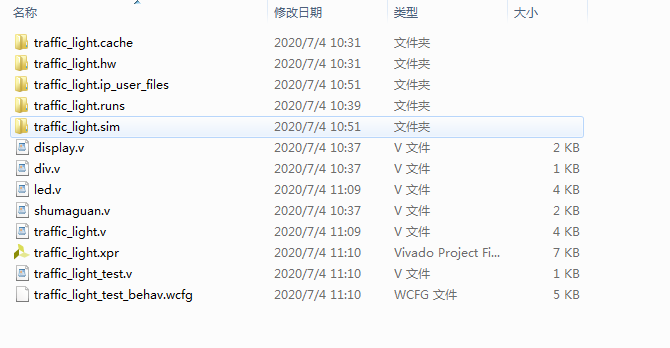

1. 工程文件

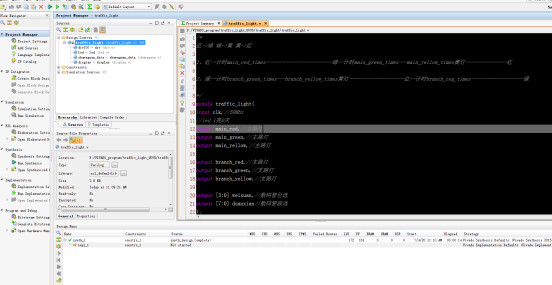

2. 程序文件

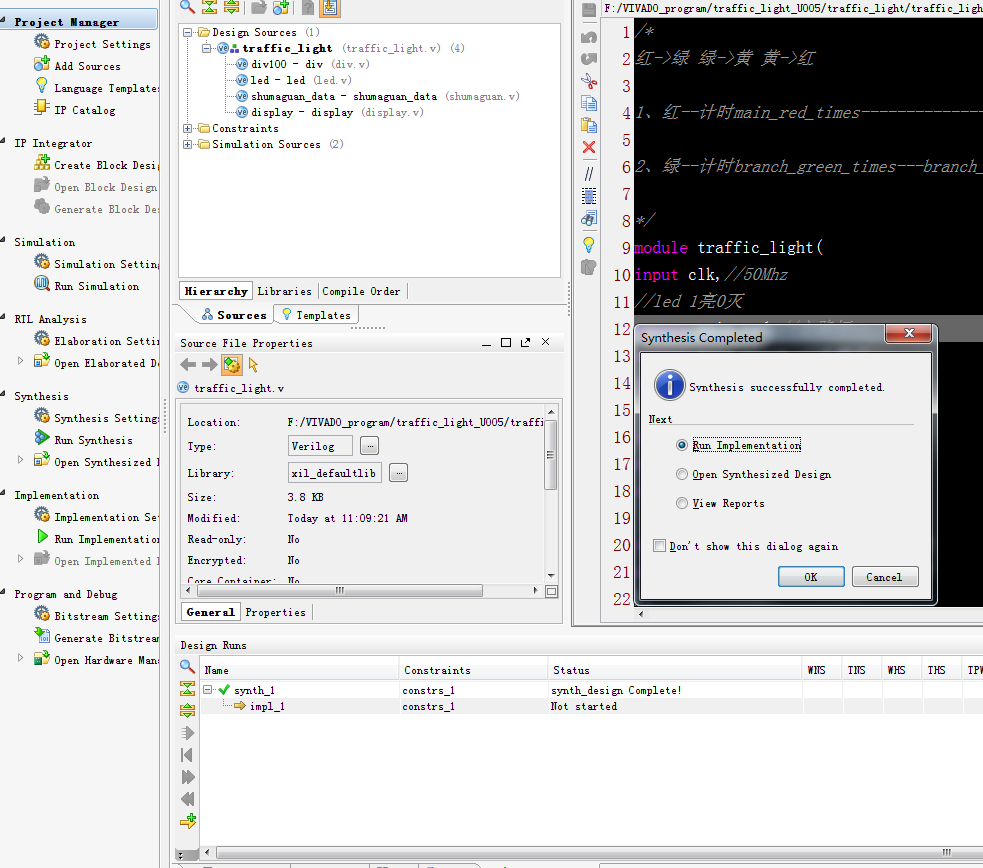

3. 程序编译

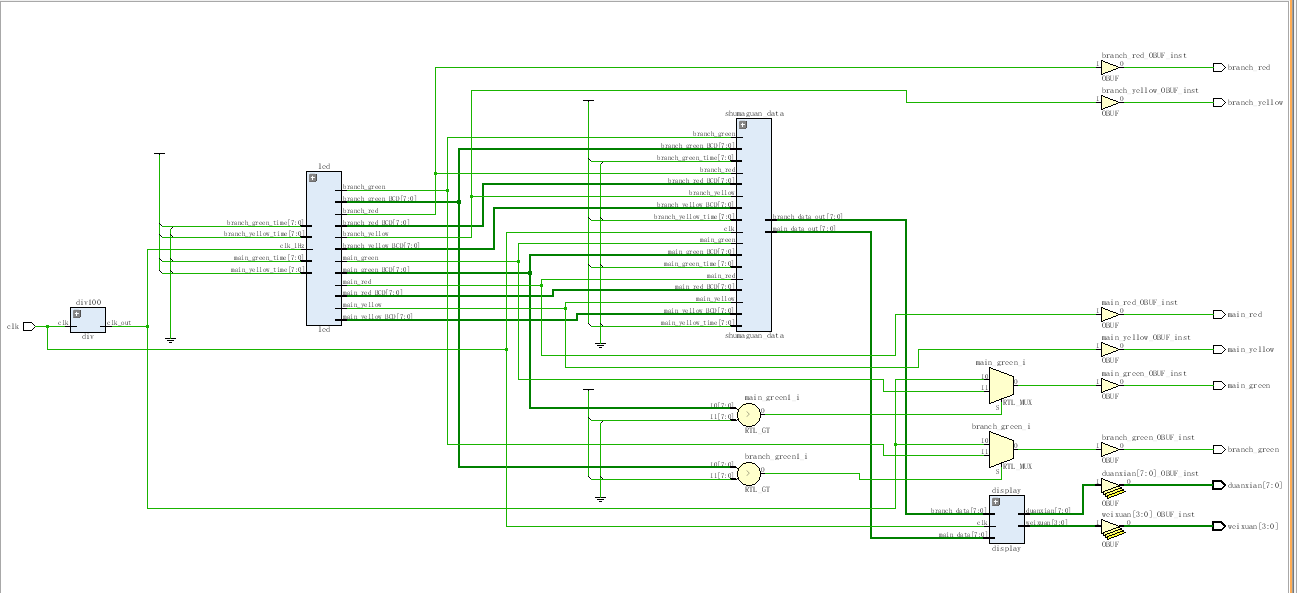

4. RTL图

5. Testbech

6. 仿真图

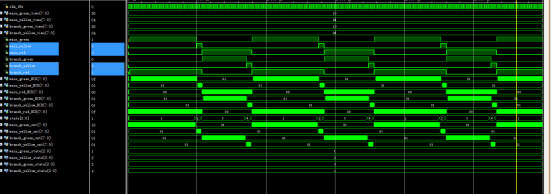

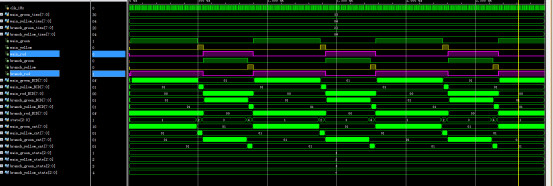

整体仿真图

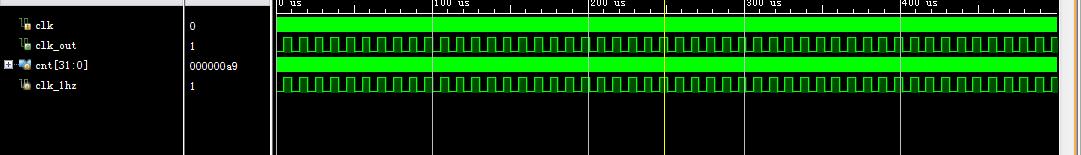

分频模块仿真

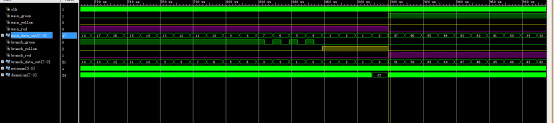

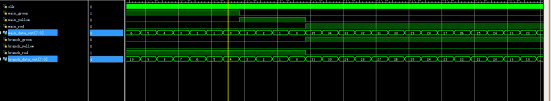

红绿灯控制模块仿真

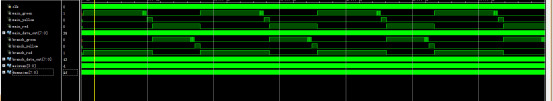

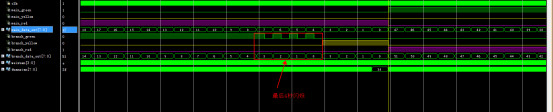

倒计时控制模块

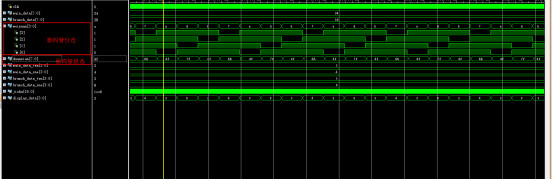

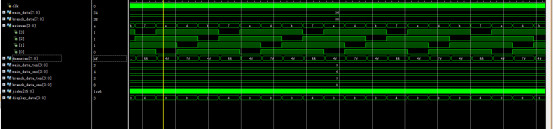

数码管显示模块仿真

部分代码展示:

/*
红->绿?绿->黄?黄->红
1、红--计时main_red_times------------------------绿--计时main_green_times---main_yellow_times黄灯---------------红
2、绿--计时branch_green_times---branch_yellow_times黄灯--------------------红--计时branch_reg_times-------------------绿
*/
module?traffic_light(
input?clk,//50Mhz
//led?1亮0灭
output?main_red,//主路灯
output?main_green,//主路灯
output?main_yellow,//主路灯
output?branch_red,//支路灯
output?branch_green,//支路灯
output?branch_yellow,//支路灯
output?[3:0]?weixuan,//数码管位选
output?[7:0]?duanxian//数码管段选
);
?wire?clk_1Hz;
?wire?[7:0]?main_green_BCD;
?wire?[7:0]?main_yellow_BCD;
?wire?[7:0]?main_red_BCD;
?wire?[7:0]?branch_green_BCD;
?wire?[7:0]?branch_yellow_BCD;
?wire?[7:0]?branch_red_BCD;
?wire?[7:0]?main_data_out;
?wire?[7:0]?branch_data_out;
?
wire?main_red_led;//主路灯
wire?main_green_led;//主路灯
wire?main_yellow_led;//主路灯
wire?branch_red_led;//支路灯
wire?branch_green_led;//支路灯
wire?branch_yellow_led;//支路灯
//led?0亮1灭
assign?main_red=main_red_led;//主路灯
assign?main_green=(main_green_BCD>8'd44)?clk_1Hz:main_green_led;//主路灯(最后4秒闪烁)
assign?main_yellow=main_yellow_led?;//主路灯
assign?branch_red=branch_red_led;//支路灯
assign?branch_green=(branch_green_BCD>8'd28)?clk_1Hz:branch_green_led;//支路灯(最后4秒闪烁)
assign?branch_yellow=branch_yellow_led?;//支路灯?
//分频模块
div?div100
(
.?clk(clk),
.?clk_out(clk_1Hz)
);
//定义路口个灯持续时间，修改此处时间
//主路绿灯+主路黄灯=支路红灯时间
//支路绿灯+支路黄灯=主路红灯时间
wire?[7:0]main_green_time;
wire?[7:0]main_yellow_time;
wire?[7:0]branch_green_time;
wire?[7:0]branch_yellow_time;
assign?main_yellow_time=8'd4;//主路黄灯时间设置为4秒
assign?main_green_time=8'd48;//主路绿灯时间设置为48秒
assign?branch_yellow_time=8'd4;//支路黄灯时间设置为4秒
assign?branch_green_time=8'd32;//主路绿灯时间设置为322秒
///////////////////////////////
////////////////////////////////
//交通灯控制模块
led?led(
.?clk_1Hz(clk_1Hz),
.?main_red(main_red_led),//主路灯
.?main_green(main_green_led),//主路灯
.?main_yellow(main_yellow_led),//主路灯
.?branch_red(branch_red_led),//支路灯
.?branch_green(branch_green_led),//支路灯
.?branch_yellow(branch_yellow_led),//支路灯
.?main_green_time(main_green_time),
.?main_yellow_time(main_yellow_time),
.?branch_green_time(branch_green_time),
.?branch_yellow_time(branch_yellow_time),

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=886
