十字路口交通灯设计Verilog代码VIVADO仿真

名称：十字路口交通灯设计Verilog代码VIVADO仿真

软件：VIVADO

语言：Verilog

代码功能：

十字路口交通灯

基本要求：基本交通模型十字路口，4组路灯，联动控制。通过led显示交通控制，常亮为通行，闪烁为缓行，灭灯为禁行。整个设计通过状态机控制。

测试仿真：testbench包含1个完整交通控制周期过程。

提示：设计定时状态机控制；

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

设计文档：

1. 交通灯设计

功能描述：设计十字路口的交通灯，分为主路支路红绿灯，每条路2组一致，一共4组。两条路的时间相同，均为红灯33秒，绿灯30秒，黄灯闪烁3秒。

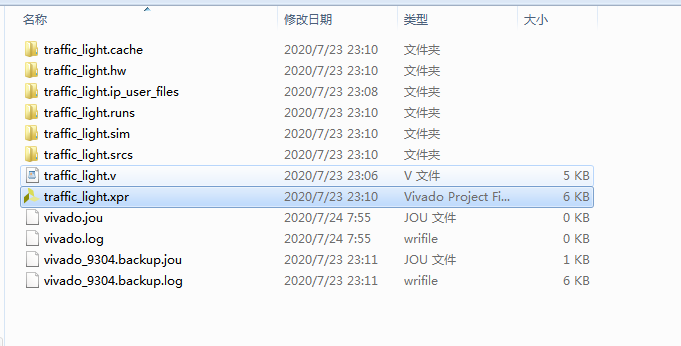

2. 工程文件

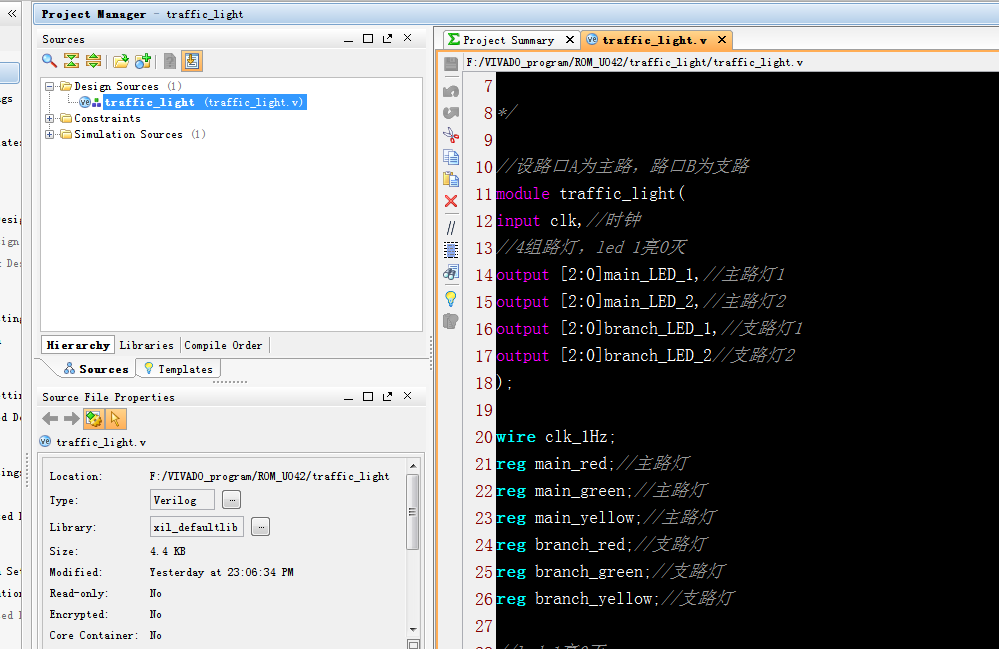

3. 程序文件

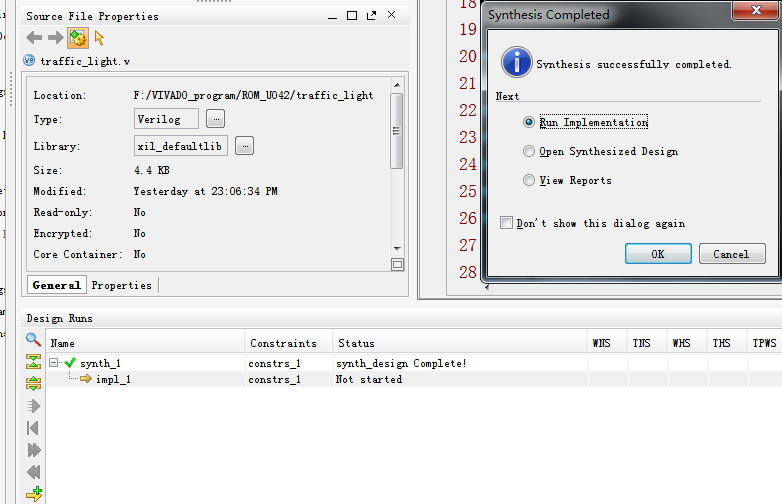

4. 程序编译

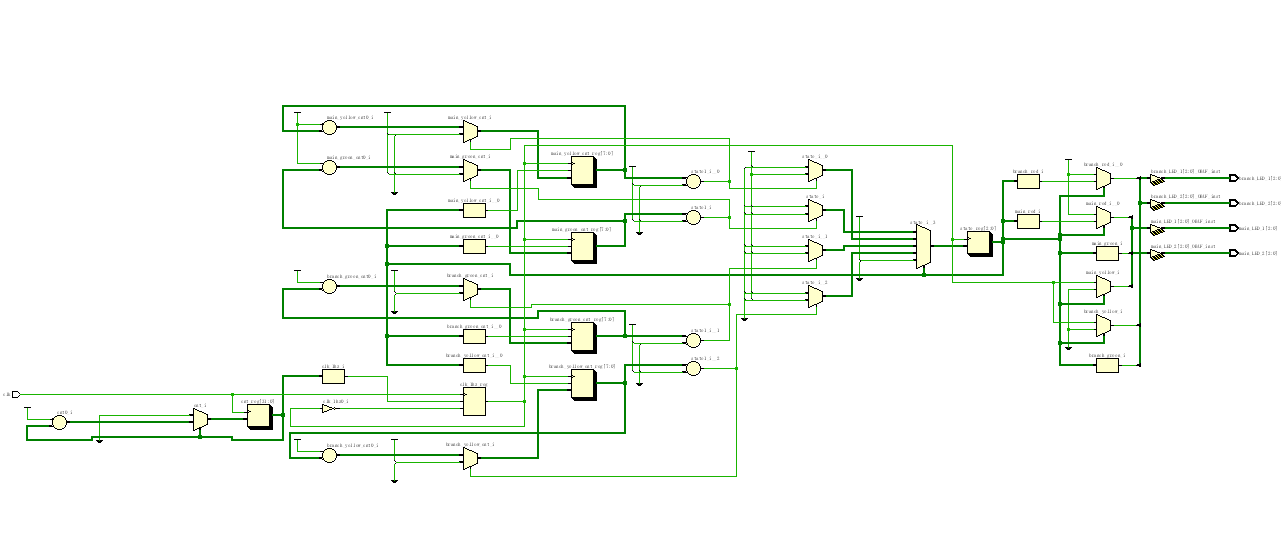

5. RTL图

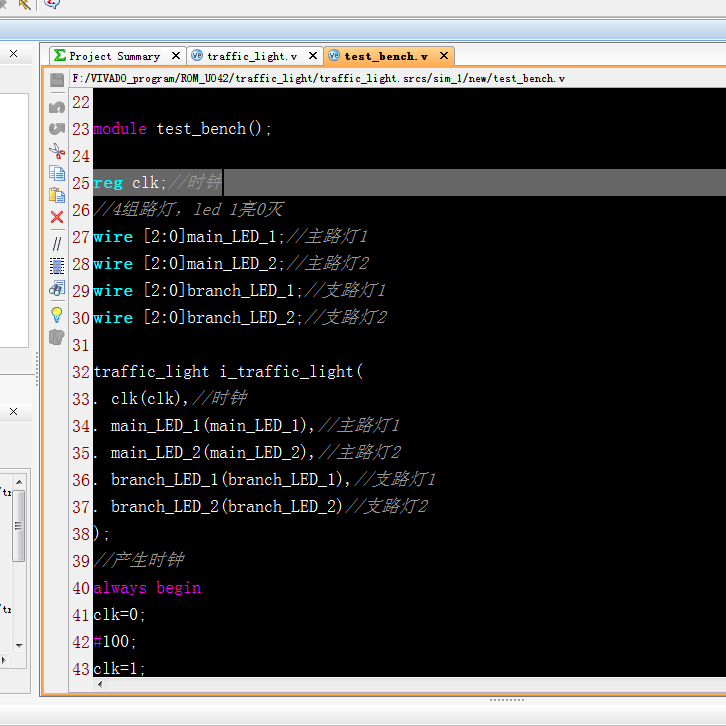

6. 仿真文件（testbench）

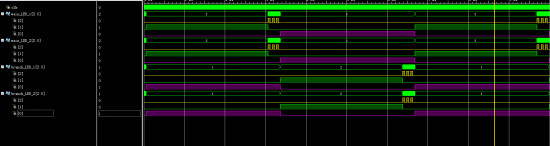

7. 仿真图

部分代码展示:

/*
红->绿?绿->黄?黄->红
1、红--计时main_red_times------------------------绿--计时main_green_times---main_yellow_times黄灯---------------红
2、绿--计时branch_green_times---branch_yellow_times黄灯--------------------红--计时branch_reg_times-------------------绿
*/
//设路口A为主路，路口B为支路
module?traffic_light(
input?clk,//时钟
//4组路灯，led?1亮0灭
output?[2:0]main_LED_1,//主路灯1
output?[2:0]main_LED_2,//主路灯2
output?[2:0]branch_LED_1,//支路灯1
output?[2:0]branch_LED_2//支路灯2
);
wire?clk_1Hz;
reg?main_red;//主路灯
reg?main_green;//主路灯
reg?main_yellow;//主路灯
reg?branch_red;//支路灯
reg?branch_green;//支路灯
reg?branch_yellow;//支路灯
//led?1亮0灭
assign?main_LED_1[0]=main_red;//主路灯
assign?main_LED_1[1]=main_green;//主路灯
assign?main_LED_1[2]=main_yellow?;//主路灯
assign?main_LED_2[0]=main_red;//主路灯
assign?main_LED_2[1]=main_green;//主路灯
assign?main_LED_2[2]=main_yellow?;//主路灯
assign?branch_LED_1[0]=branch_red;//支路灯
assign?branch_LED_1[1]=branch_green;//支路灯
assign?branch_LED_1[2]=branch_yellow?;//支路灯?
assign?branch_LED_2[0]=branch_red;//支路灯
assign?branch_LED_2[1]=branch_green;//支路灯
assign?branch_LED_2[2]=branch_yellow?;//支路灯?
//分频模块
//分频到1Hz
reg?[31:0]?cnt='d0;
reg?clk_1hz=0;
assign?clk_1Hz=clk_1hz;
always@(posedge?clk)//分频
if(cnt==32'd250)?begin//分频500，得1HZ,250
cnt<=32'd0;
clk_1hz<=~clk_1hz;
end
else?begin
???cnt<=cnt+32'd1;
clk_1hz<=clk_1hz;
end
