出租车计价器设计Verilog代码Quartus EP4CE开发板

名称：出租车计价器设计Verilog代码Quartus EP4CE开发板

软件：Quartus

语言：Verilog

代码功能：

出租车计价器设计

1. 起步价8元/3公里（含3公里），超过3公里后，每公里加收2.4元。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

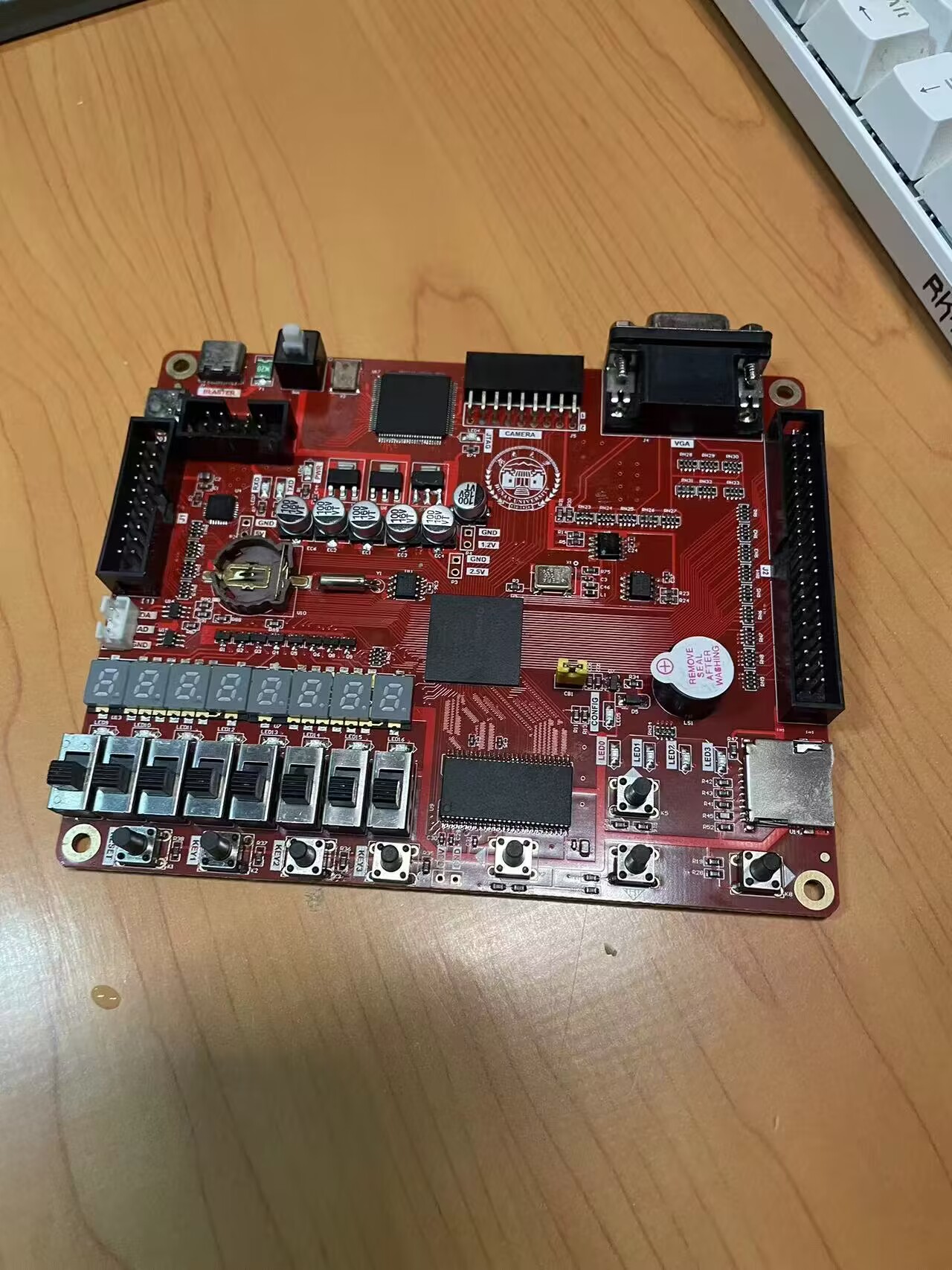

本代码已在EP4CE开发板验证，EP4CE开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

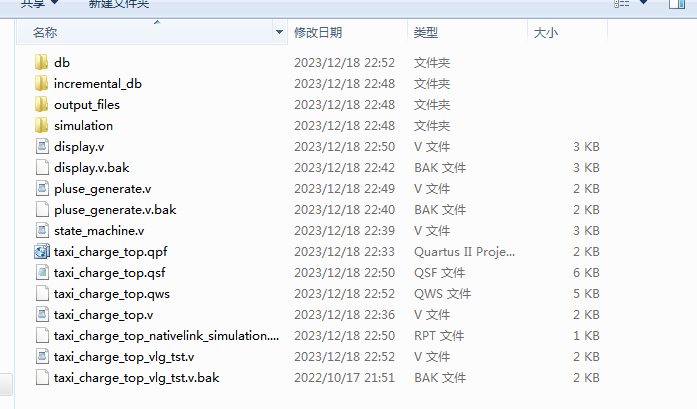

1. 工程文件

2. 程序文件

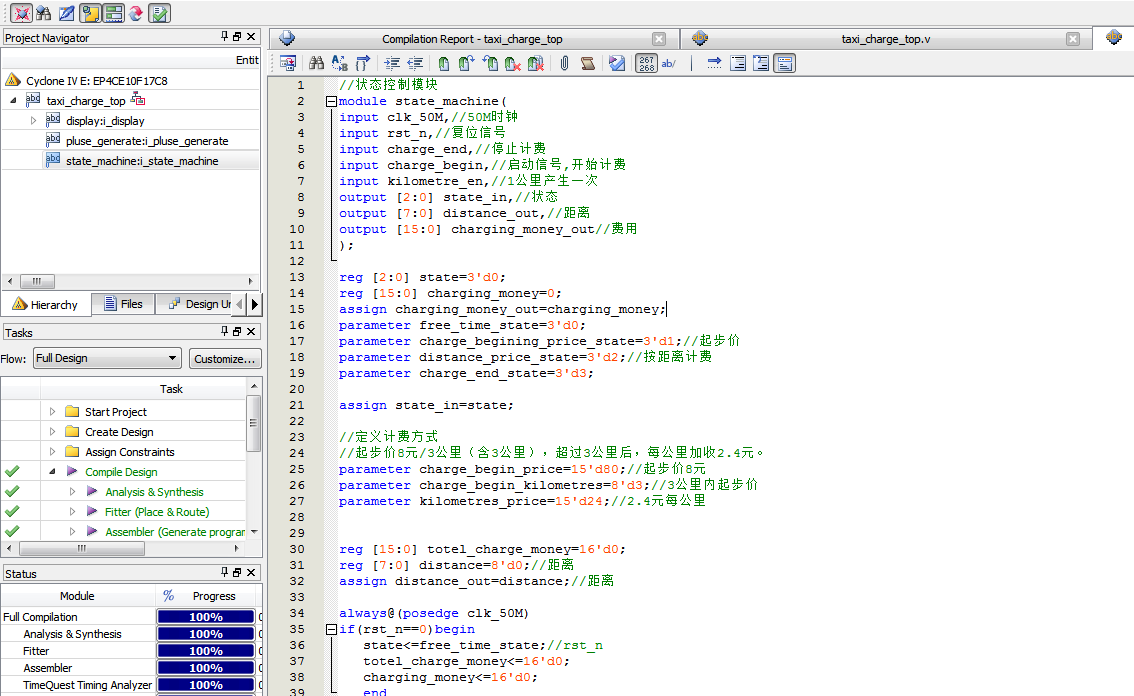

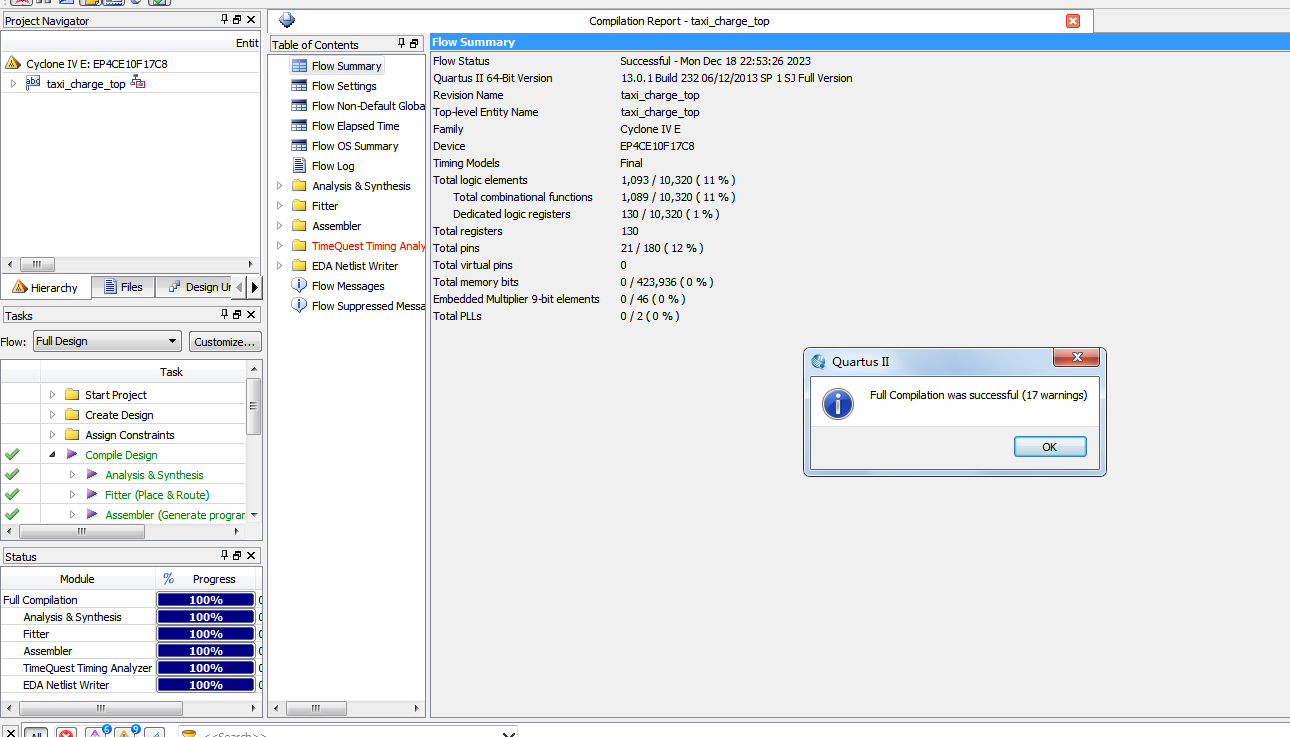

3. 程序编译

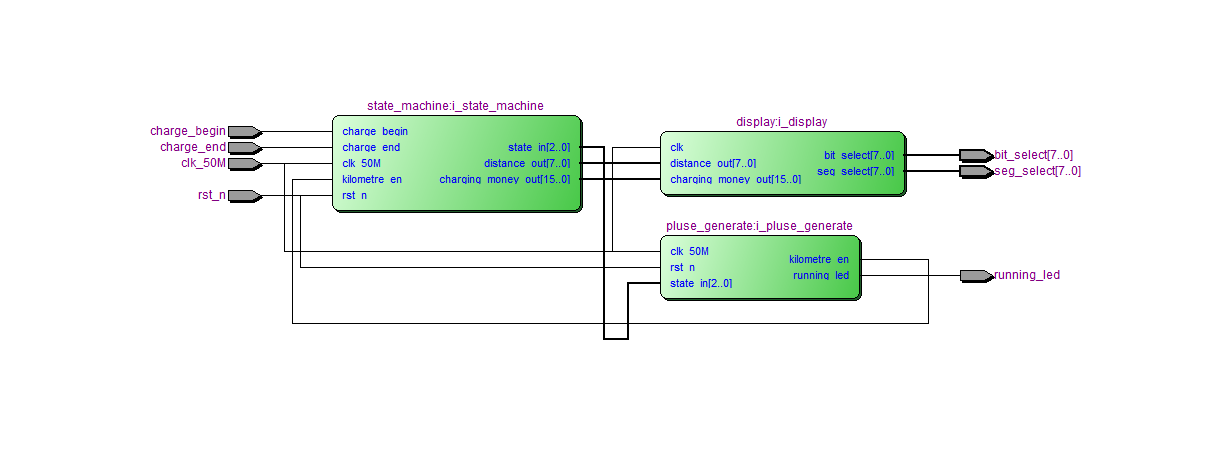

4. RTL图

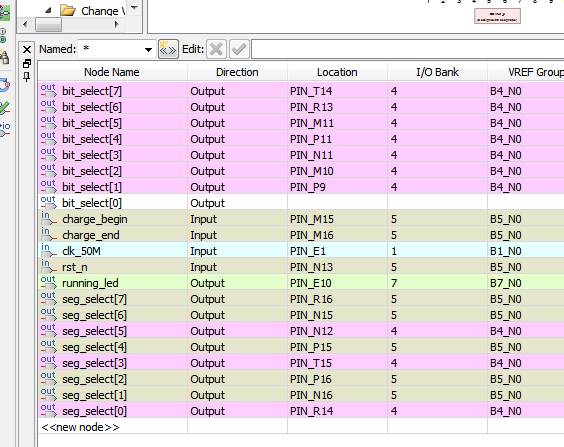

5. 管脚分配

6. Testbench

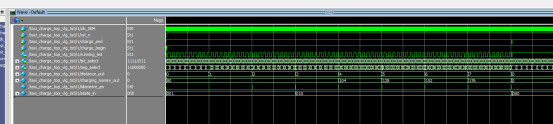

7. 仿真图

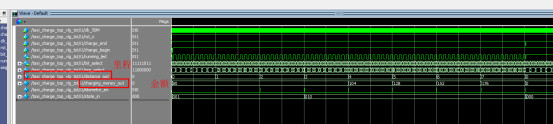

整体仿真图

图中，起步价为8.0元，3公里后，每公里加2.4元，即10.4、12.8、15.2……

公里脉冲发生器模块

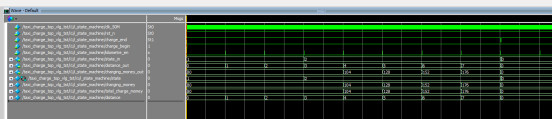

状态控制模块

显示模块

部分代码展示:

`timescale?1ns?/?1ps
//出租车计价器设计
//起步价8元/3公里（含3公里），超过3公里后，每公里加收2.4元。
module?taxi_charge_top(
input?clk_50M,//50M时钟
input?rst_n,//复位信号
input?charge_end,//停止计费
input?charge_begin,//启动信号,开始计费
output?running_led,//指示灯
//数码管控制信号
output?[7:0]?bit_select,//数码管位选
output?[7:0]?seg_select//数码管段选
????);
wire?[7:0]?distance_out;//距离
wire?[15:0]?charging_money_out;//费用
wire?kilometre_en;
wire?[2:0]?state_in;
//状态机模块
state_machine?i_state_machine(
.?clk_50M(clk_50M),//50M时钟
.?rst_n(rst_n),//复位信号
.?charge_end(charge_end),//停止计费，高有效
.?charge_begin(charge_begin),//启动信号
.?state_in(state_in),//当前状态
.?kilometre_en(kilometre_en),//1公里产生一次
.?distance_out(distance_out),//距离
.?charging_money_out(charging_money_out)//费用
);
//稍等脉冲产生模块
pluse_generate?i_pluse_generate(
.?clk_50M(clk_50M),//50MHz
.?rst_n(rst_n),//复位低有效?
.?state_in(state_in),//当前状态
.?running_led(running_led),//指示灯
.?kilometre_en(kilometre_en)//1公里产生一次
);
//数码管显示模块
display?i_display(
.?clk(clk_50M),
.?distance_out(distance_out),//距离
.?charging_money_out(charging_money_out),//费用
.?bit_select(bit_select),//数码管位选
.?seg_select(seg_select)//数码管段选
);
endmodule
