自动售票机设计Verilog代码Quartus 实验箱

名称：自动售票机设计Verilog代码Quartus? 实验箱

软件：Quartus

语言：Verilog

代码功能：

自动售票机设计要求:

1.自动售票机有两个投币口,每次只能投入一枚伍角或一元的硬币。当投入的硬币数值满两元时,按下确认按钮,出票口自动吐出。

2.当投入的硬币数值为一元伍角时,再投入一元硬币并按下确认按钮,此时出票口自动吐出一张车票并在退币口吐出伍角硬币。

3.用两位七段数码管显示已投入的硬币数值(5角、10角、15角、20角)。

4.自定义其它功能。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

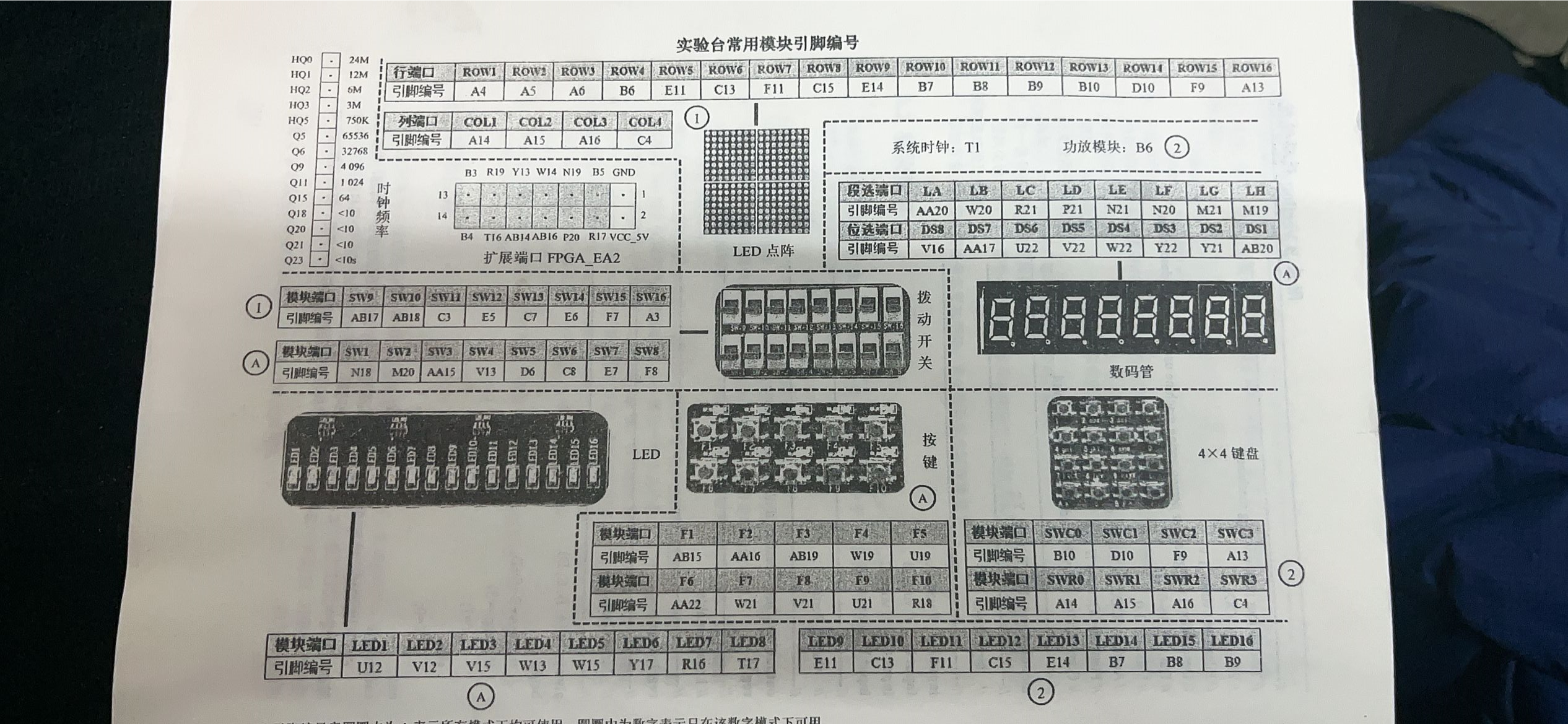

本代码已在实验箱验证，实验箱如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

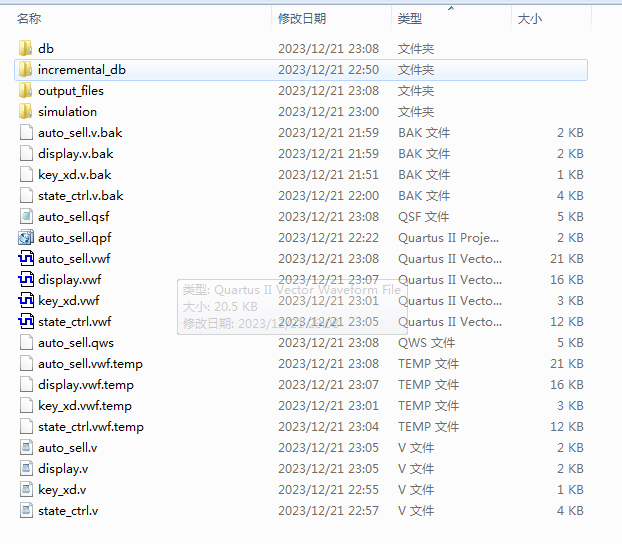

1. 工程文件

2. 程序文件

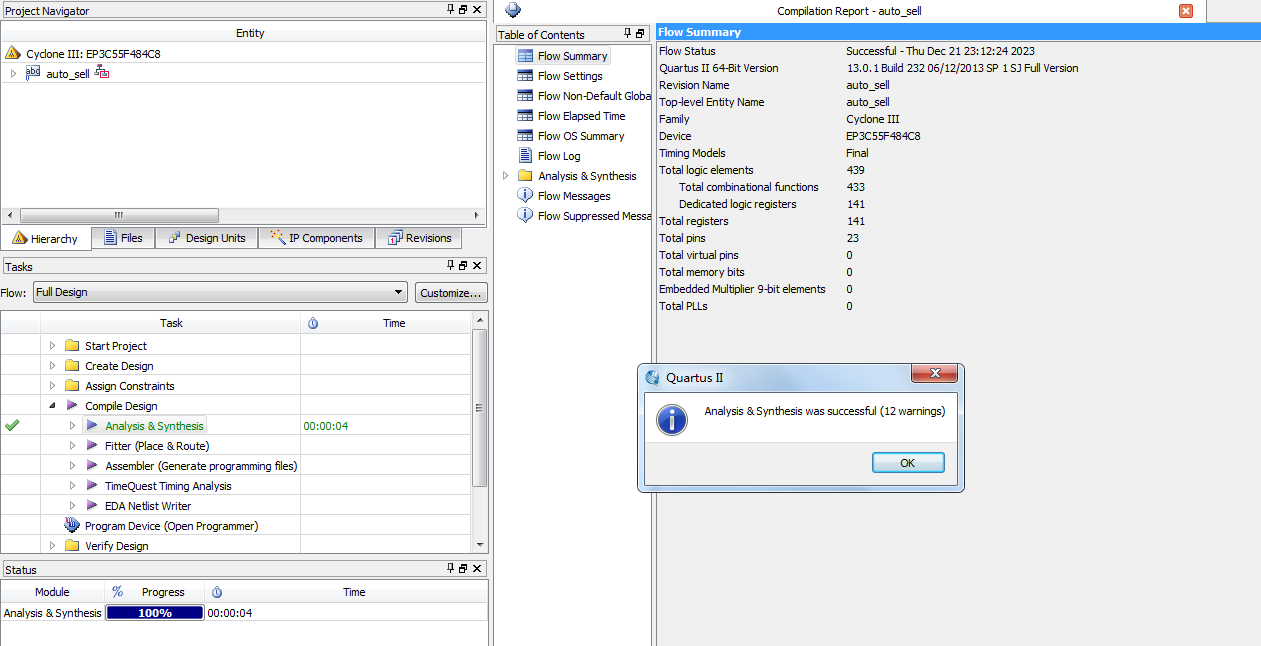

3. 程序编译

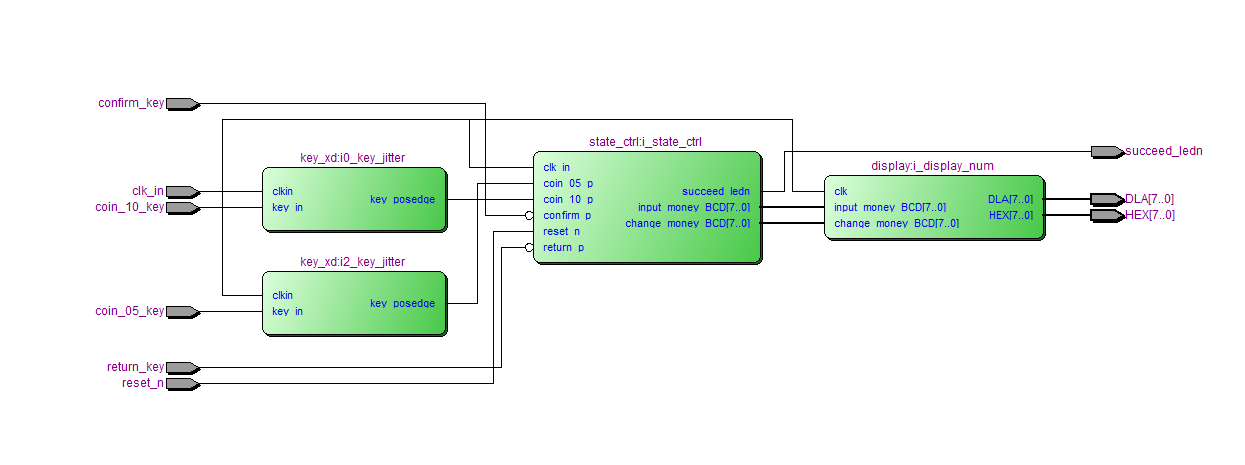

4. RTL图

5. 管脚分配

6. 仿真图

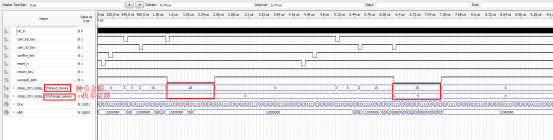

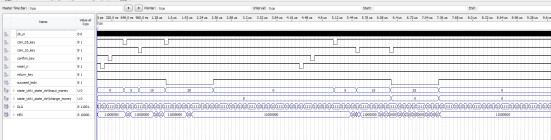

整体仿真图

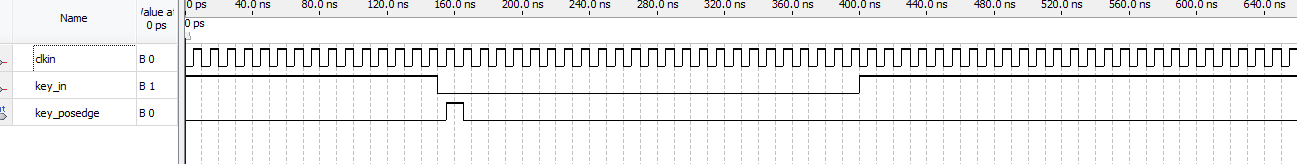

按键模块

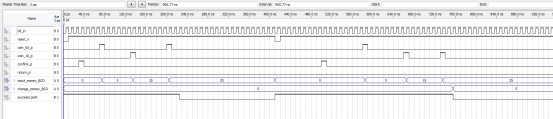

控制模块

显示模块

部分代码展示:

module?auto_sell(
input?clk_in,//时钟
input?reset_n,//复位
input?coin_10_key,//投币1.0元
input?coin_05_key,//投币0.5元
input?confirm_key,//确认
input?return_key,//退币
output?succeed_ledn,
output?[7:0]?DLA,//数码管位选，低电平选择
output?[7:0]?HEX//数码管段选，低亮
);
wire?[7:0]?input_money_BCD;//投币金额
wire?[7:0]?change_money_BCD;//找钱
wire?coin_10_p;//投币1.0元
wire?coin_05_p;//投币0.5元
//按键上升沿检测模块
key_xd?i0_key_jitter(
.?clkin(clk_in),?????
.?key_in(coin_10_key),//输入
.?key_posedge(coin_10_p)//按键上升沿检测
);
//按键上升沿检测模块
key_xd?i2_key_jitter(
.?clkin(clk_in),?????
.?key_in(coin_05_key),//输入
.?key_posedge(coin_05_p)//按键上升沿检测
);
//状态控制模块
state_ctrl?i_state_ctrl(
.?clk_in(clk_in),//时钟100Hz
.?reset_n(reset_n),//系统复位
.?coin_10_p(coin_10_p),//投币1.0元
.?coin_05_p(coin_05_p),//投币0.5元
.?return_p(~return_key),//退币键
.?confirm_p(~confirm_key),//确认
.?succeed_ledn(succeed_ledn),
.?input_money_BCD(input_money_BCD),//投币金额
.?change_money_BCD(change_money_BCD)//找钱
);

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=1048
