智能台灯设计Verilog代码Quartus 大西瓜开发板

名称：智能台灯设计Verilog代码Quartus? 大西瓜开发板

软件：Quartus

语言：Verilog

代码功能：

智能台灯设计

1. 系统可自动感受环境光强度，并依据环境光强度调节台灯亮度。

2. 实现定时休息提醒功能，每20分钟提醒用户注意休息眼睛。

3. 开发板验证

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

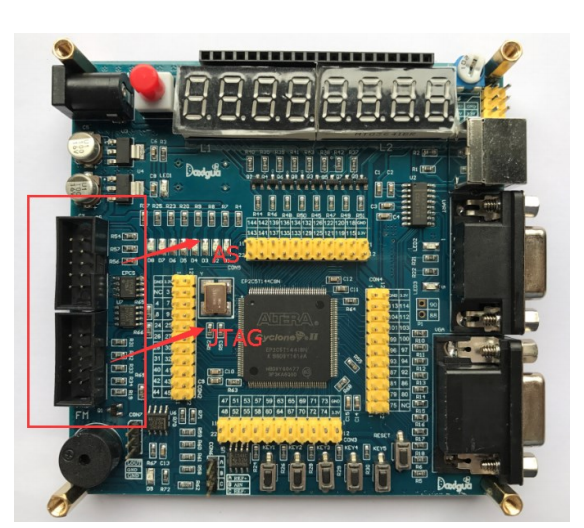

本代码已在大西瓜开发板验证，大西瓜开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

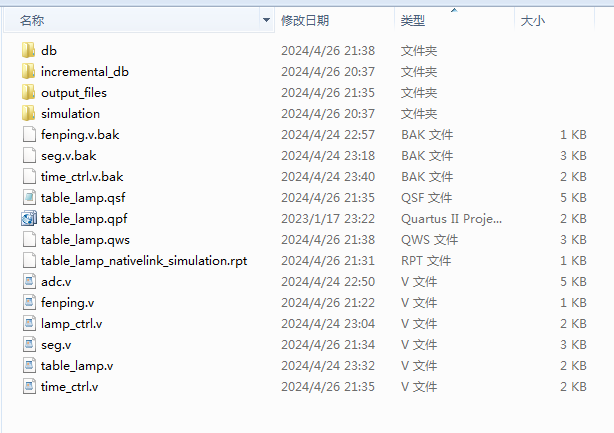

1. 工程文件

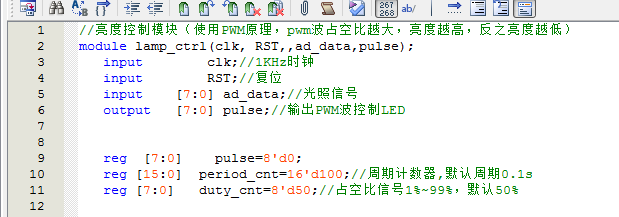

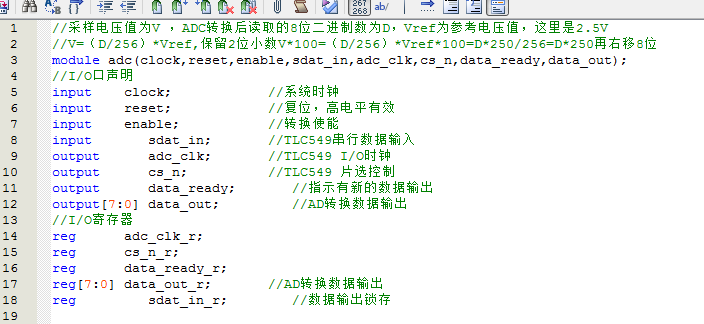

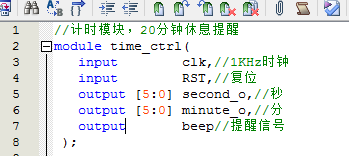

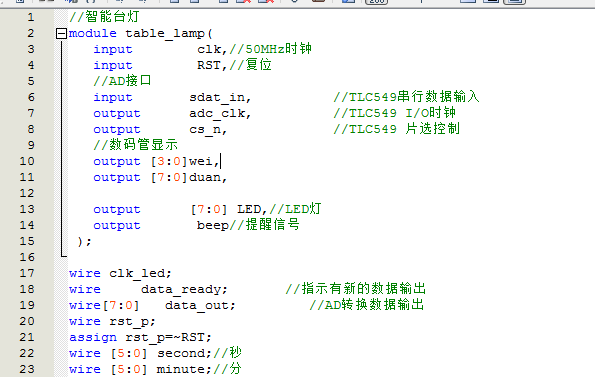

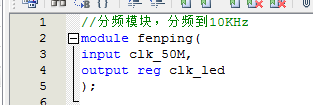

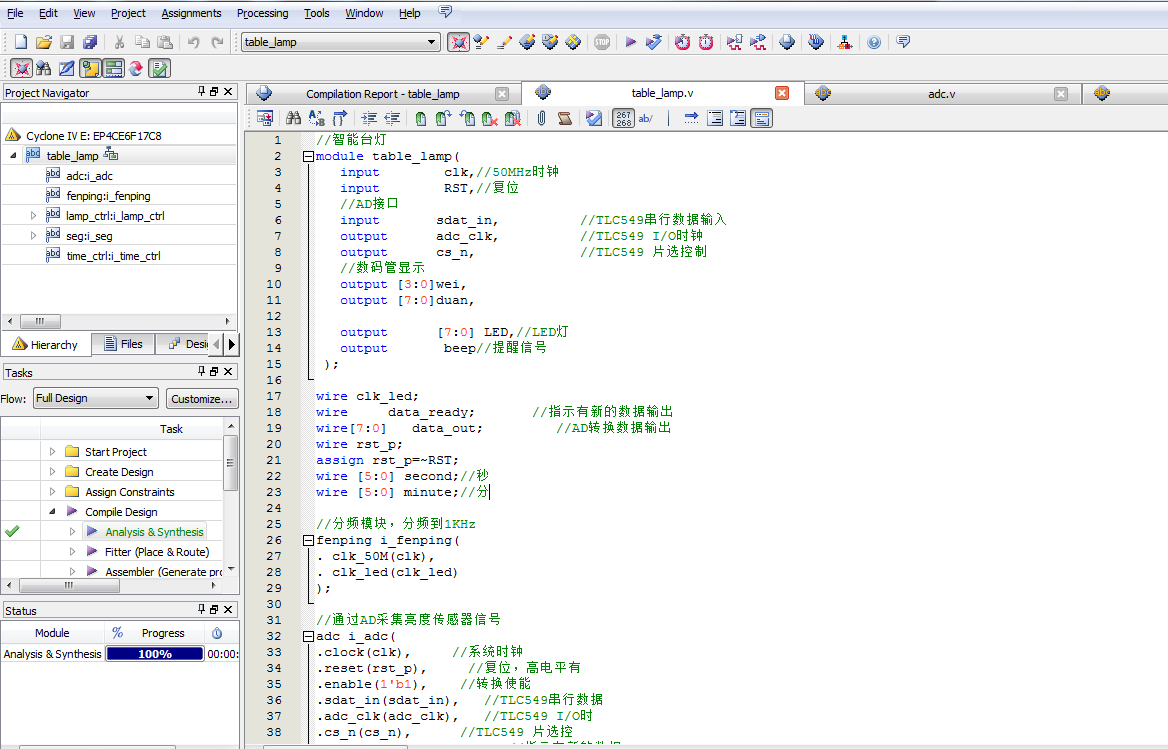

2. 程序文件

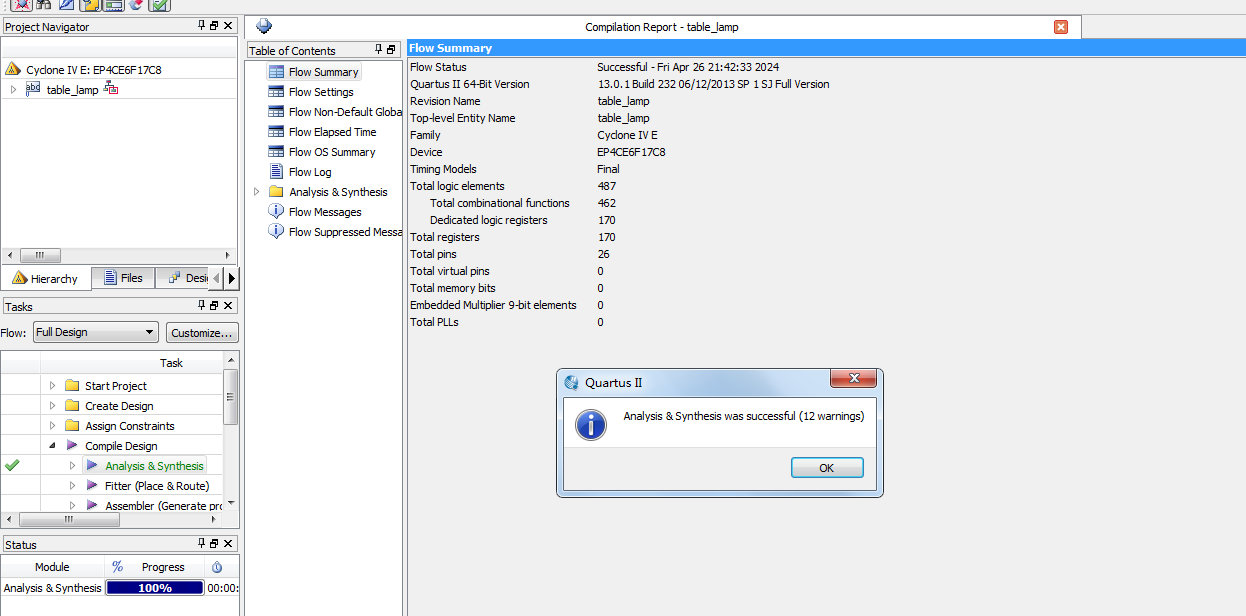

3. 程序编译

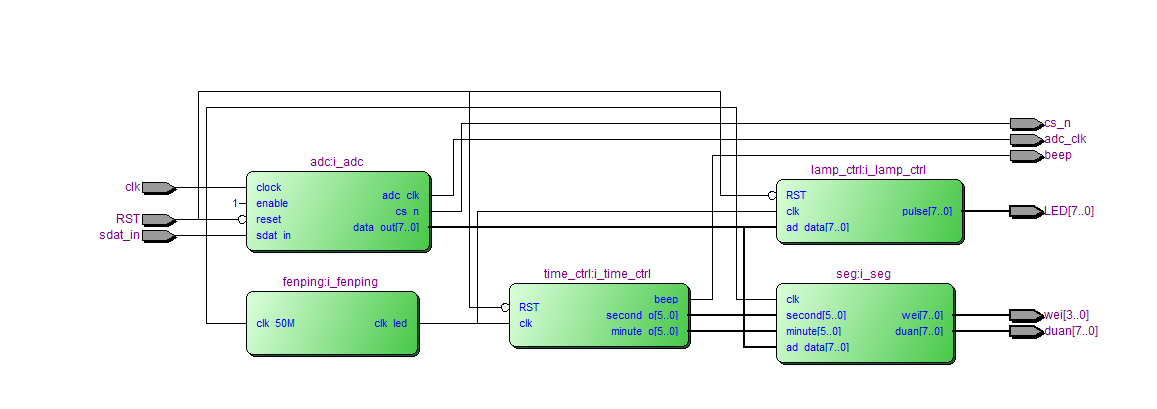

4. RTL图

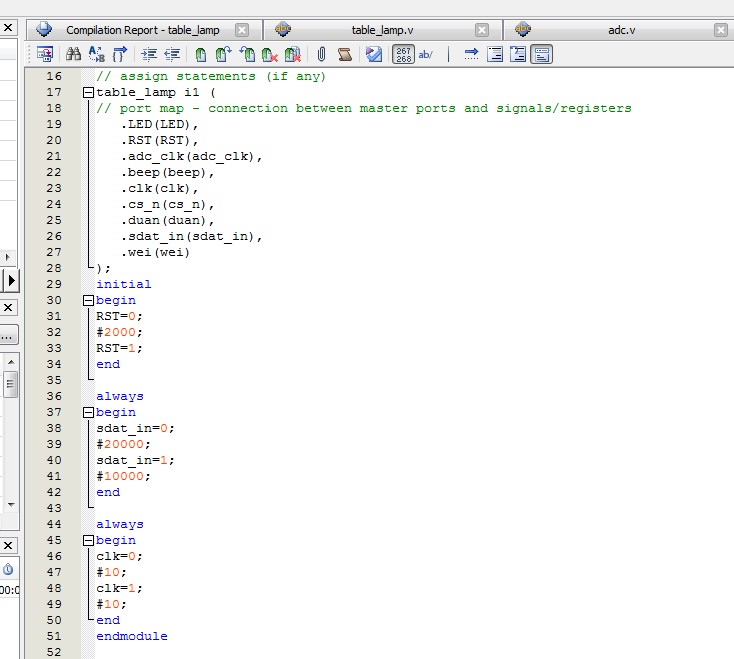

5. Testbench

6. 仿真图

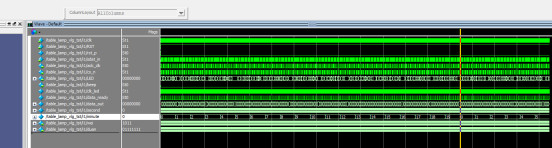

顶层仿真图

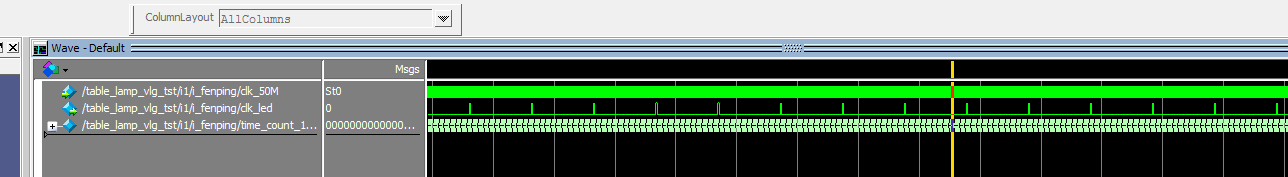

分频模块

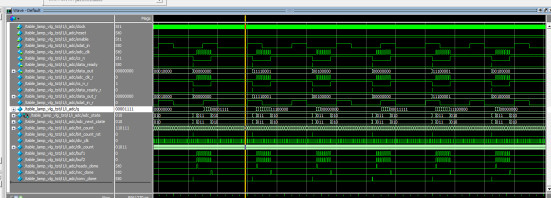

Adc模块

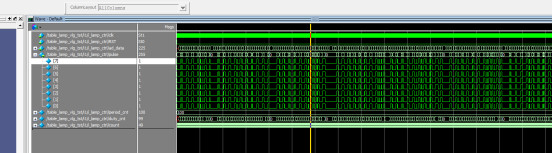

亮度控制模块

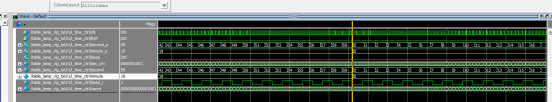

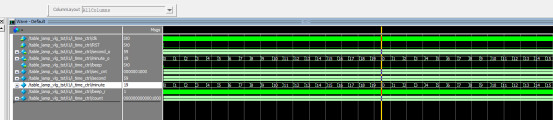

计时模块

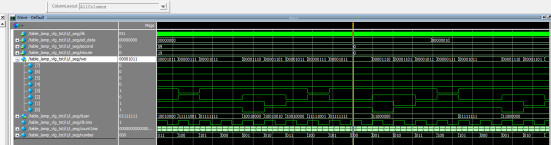

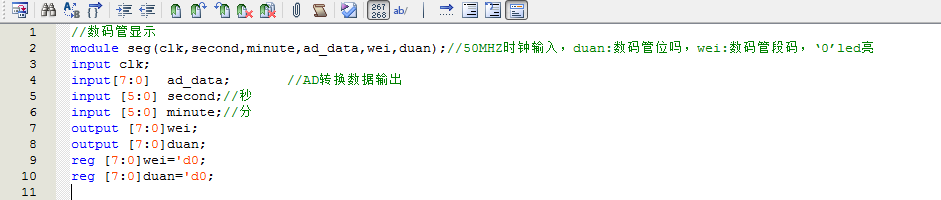

数码管显示模块

部分代码展示:

//智能台灯
module?table_lamp(
???input????????clk,//50MHz时钟
???input????????RST,//复位
//AD接口
???input?sdat_in,???//TLC549串行数据输入
???output?adc_clk,???//TLC549?I/O时钟
???output?cs_n,???//TLC549?片选控制
//数码管显示
output?[3:0]wei,
output?[7:0]duan,
???output??????[7:0]?LED,//LED灯
???output???????beep//提醒信号
?);??
?
wire?clk_led;
wire?data_ready;//指示有新的数据输出
wire[7:0]data_out;//AD转换数据输出
wire?rst_p;
assign?rst_p=~RST;
wire?[5:0]?second;//秒
wire?[5:0]?minute;//分
//分频模块，分频到1KHz
fenping?i_fenping(
.?clk_50M(clk),
.?clk_led(clk_led)
);
//通过AD采集亮度传感器信号
adc?i_adc(
.clock(clk),?????//系统时钟?
.reset(rst_p),?????//复位，高电平有
.enable(1'b1),????//转换使能
.sdat_in(sdat_in),???//TLC549串行数据
.adc_clk(adc_clk),???//TLC549?I/O时
.cs_n(cs_n),??????//TLC549?片选控
.data_ready(data_ready),//指示有新的数据
.data_out(data_out)???//AD转换数据输出
);

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=1063
