篮球比赛计分器设计Verilog代码Quartus仿真

名称：篮球比赛计分器设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

篮球比赛计分器

1、可以为2队比赛计分，通过开关控制比赛开始

2、每队有3个按键，分别为加1分，加2分，加3分

3、显示两队比分，分数高的一方对应的led闪烁

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

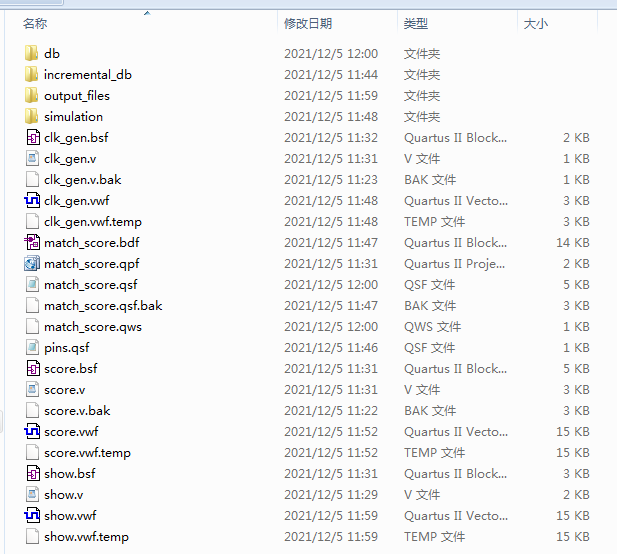

1. 工程文件

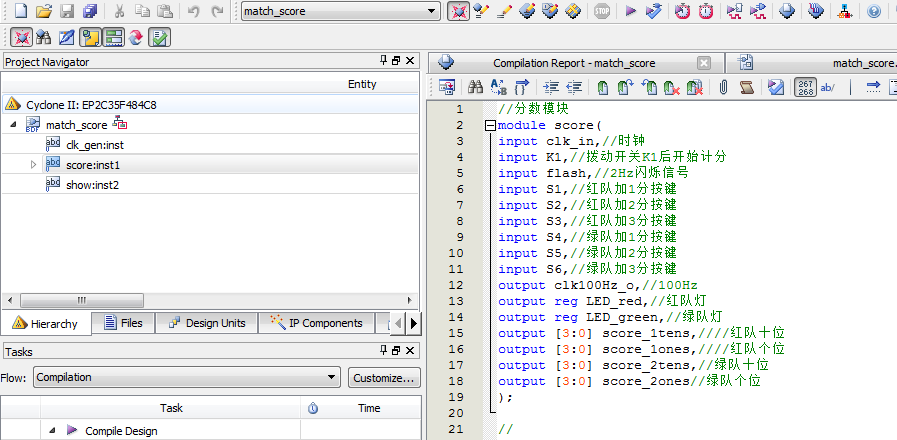

2. 程序文件

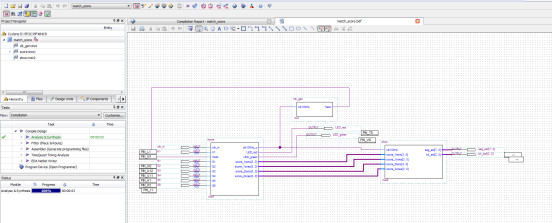

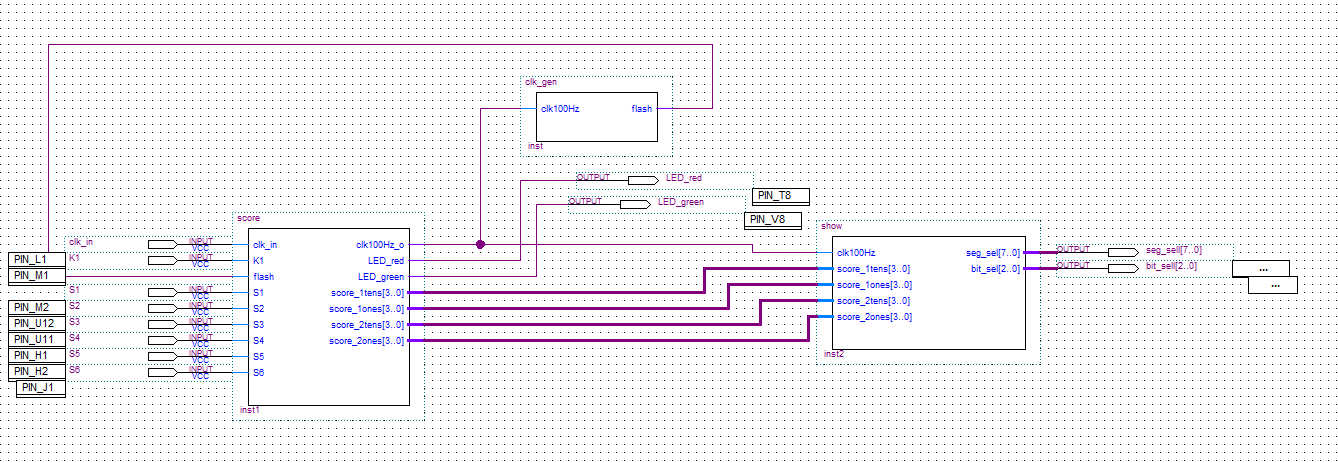

Bdf原理图

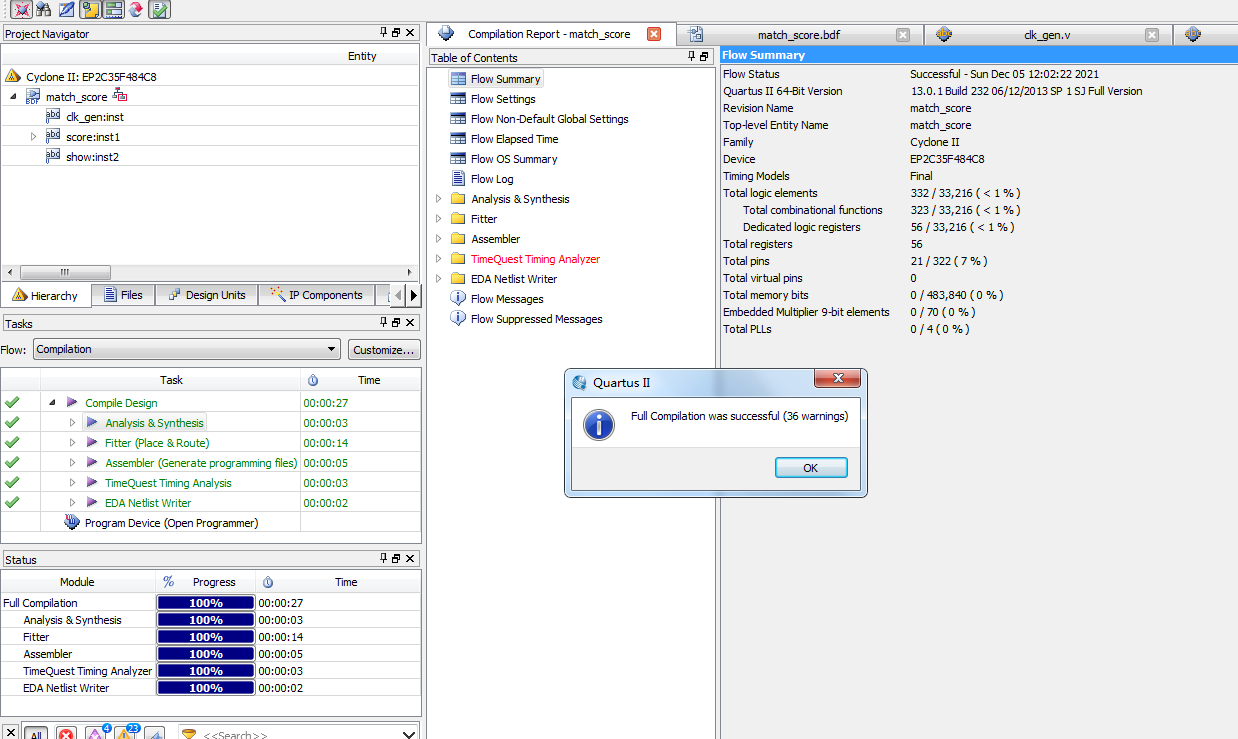

3. 程序编译

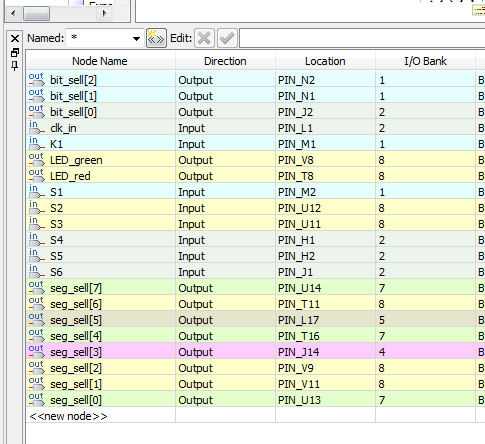

4. 管脚分配

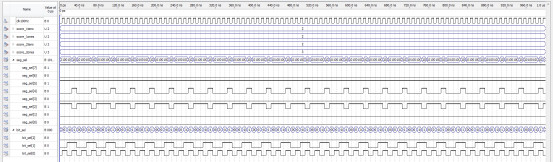

5. 仿真图

2Hz生成模块

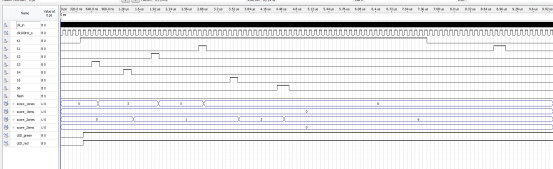

分数模块

显示模块

部分代码展示:

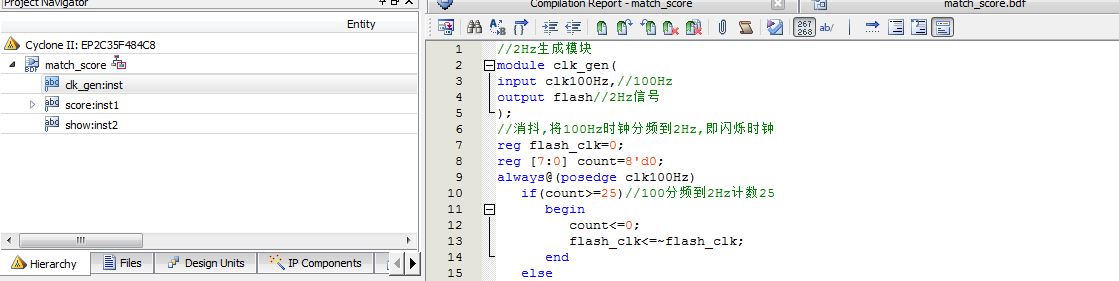

//2Hz生成模块
module?clk_gen(
input?clk100Hz,//100Hz
output?flash//2Hz信号
);
//消抖,将100Hz时钟分频到2Hz,即闪烁时钟
reg?flash_clk=0;
reg?[7:0]?count=8'd0;
always@(posedge?clk100Hz)
if(count>=25)//100分频到2Hz计数25
begin
count<=0;
flash_clk<=~flash_clk;
end
else
count<=count+1;//计数
assign?flash=flash_clk;
endmodule

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=1087
