篮球计分系统设计Verilog代码Quartus 实验箱

名称：篮球计分系统设计Verilog代码Quartus? 实验箱

软件：Quartus

语言：Verilog

代码功能：

（1）向上拨动拨动开关K1后开始计分，初始分数均为00，红灯和绿灯均同时点亮，按下按键S1，则红队加1分；按下按键S2，则红队加2分；按下按键S3，则红队加3分；按下按键S4，则绿队加1分；按下按键S5，则绿队加2分；按下按键S6，则绿队加3分。向下拨动回开关K1，计分结束，此时不论按任何按键两队分数都不在改变。同时分数高的队伍灯以2HZ频率闪烁。

（2）外部输入脉冲信号频率为1mhz；

（3）扩展要求：（a）按键消抖；

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

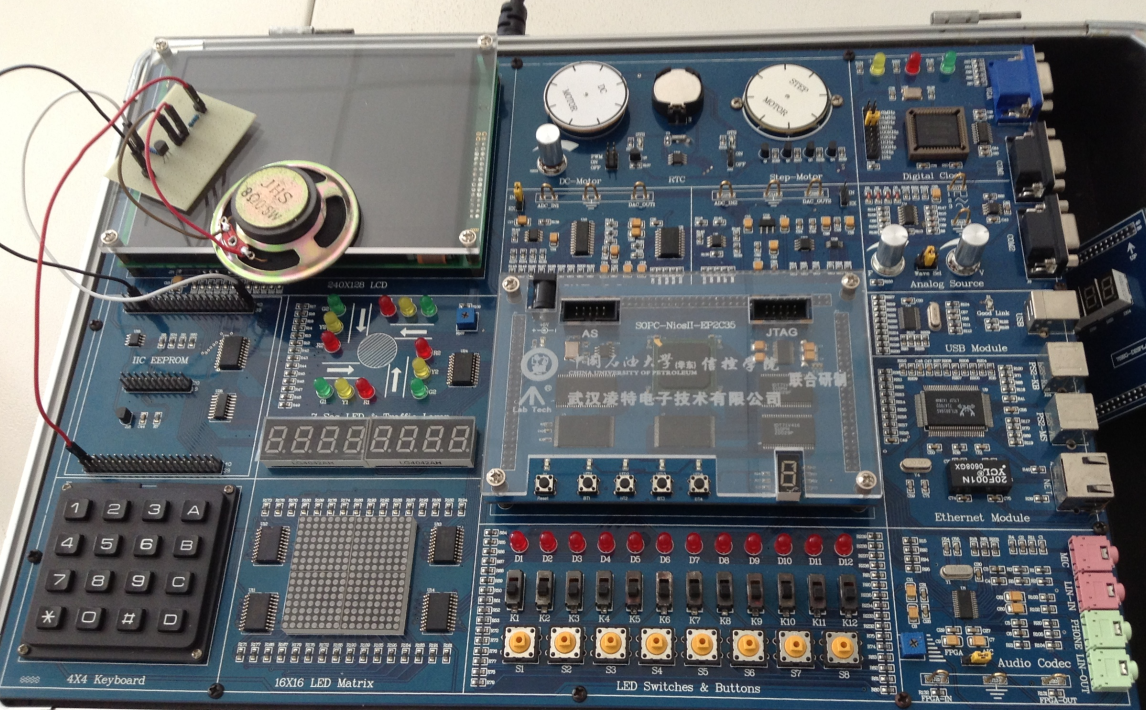

本代码已在实验箱验证，实验箱如下，其他实验箱可以修改管脚适配：

演示视频：

设计文档：

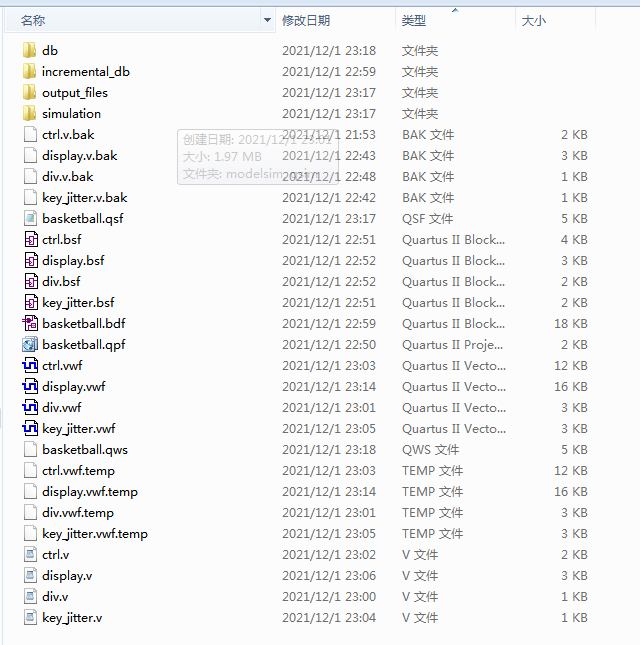

1. 工程文件

2. 程序文件

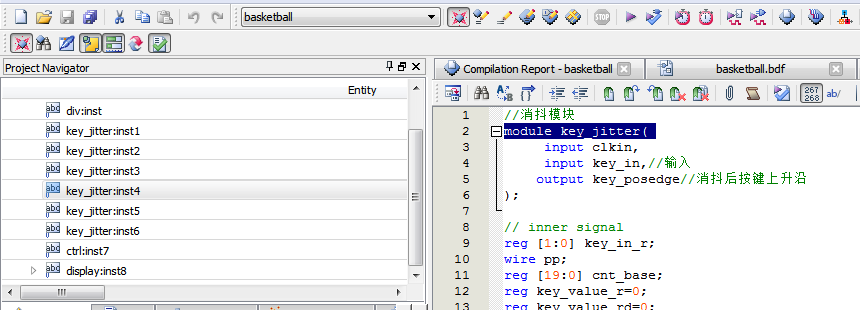

程序编译

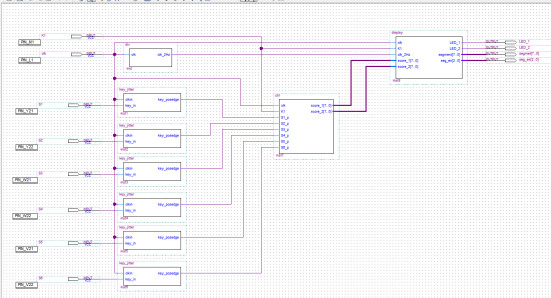

3. 顶层block图

4. 管脚图

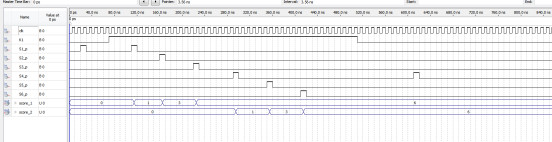

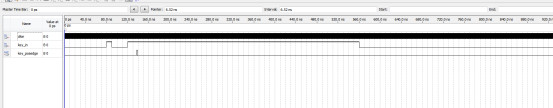

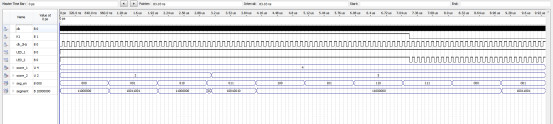

5. 仿真图

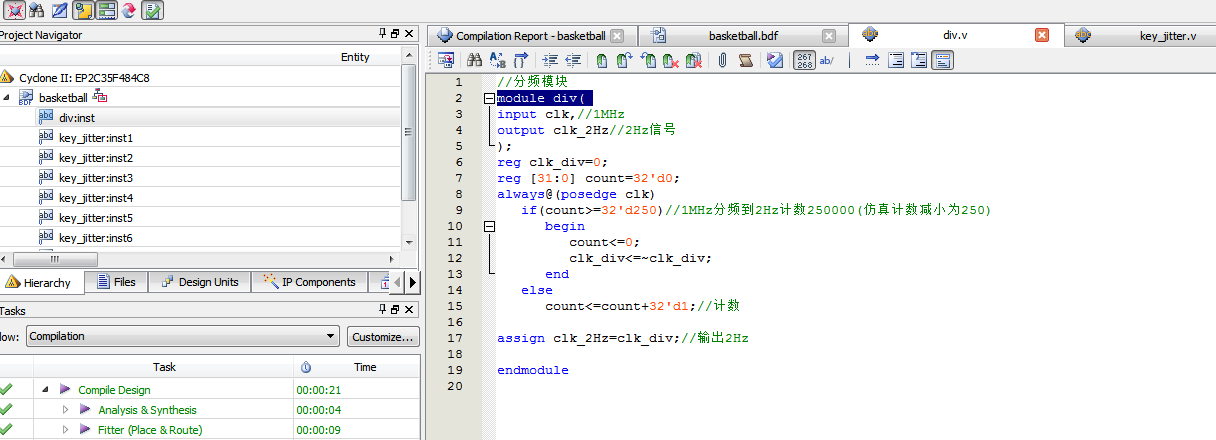

分频模块

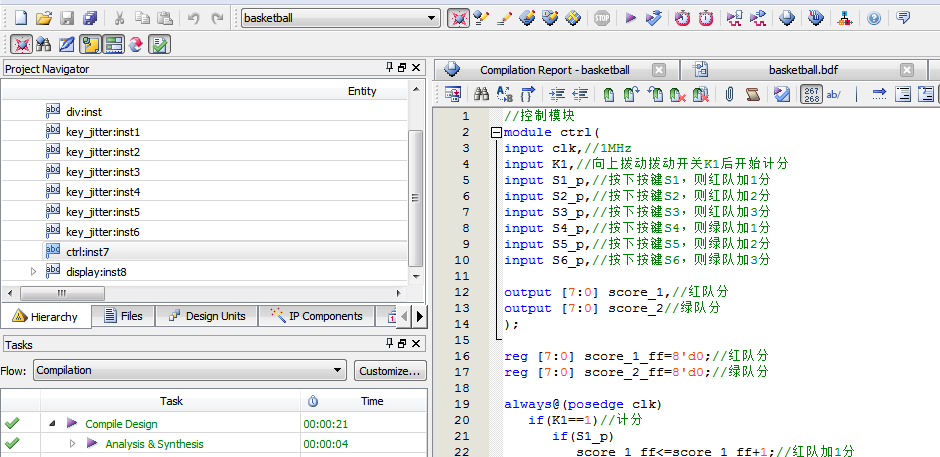

控制模块

消抖模块

显示模块

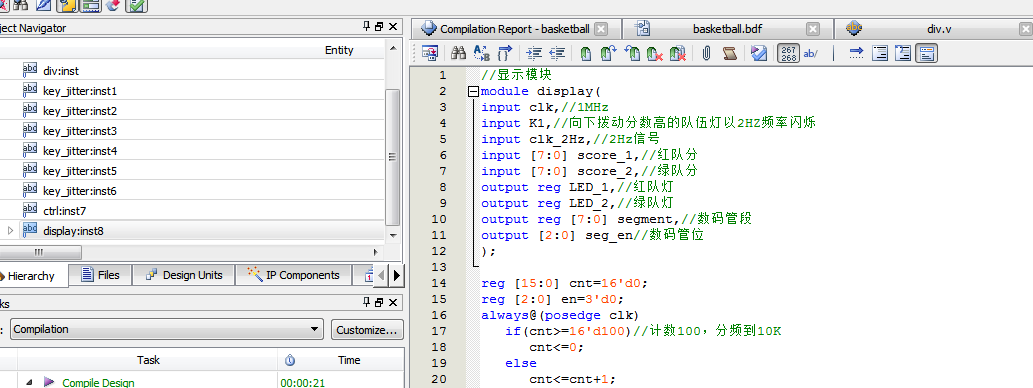

部分代码展示:

//显示模块
module?display(
input?clk,//1MHz
input?K1,//向下拨动分数高的队伍灯以2HZ频率闪烁
input?clk_2Hz,//2Hz信号
input?[7:0]?score_1,//红队分
input?[7:0]?score_2,//绿队分
output?reg?LED_1,//红队灯
output?reg?LED_2,//绿队灯
output?reg?[7:0]?segment,//数码管段
output?[2:0]?seg_en//数码管位
);
reg?[15:0]?cnt=16'd0;
reg?[2:0]?en=3'd0;
always@(posedge?clk)
if(cnt>=16'd100)//计数100，分频到10K
cnt<=0;
else
cnt<=cnt+1;
always@(posedge?clk)
if(cnt>=16'd100)
en<=en+1;//en?=0~7表示8个数码管
assign?seg_en=en;
wire?[3:0]?score_1_ten;//红队分十位
wire?[3:0]?score_1_one;//红队分个位
wire?[3:0]?score_2_ten;//绿队分十位
wire?[3:0]?score_2_one;//绿队分个位
assign?score_1_ten=score_1/10;
assign?score_1_one=score_1%10;
assign?score_2_ten=score_2/10;
assign?score_2_one=score_2%10;
reg?[3:0]?dis_data;
always@(en)
case(en)//依次显示红队分十位红队分个位绿队分十位绿队分个位
3'd0:dis_data<=score_1_ten;
3'd1:dis_data<=score_1_one;
3'd2:dis_data<=score_2_ten;
3'd3:dis_data<=score_2_one;
default:dis_data<=4'd0;
endcase
