16位加法器设计VHDL代码modelsim仿真

名称：16位加法器设计VHDL代码modelsim仿真

软件：modelsim

语言：Verilog

代码功能：

16位加法器设计

1、设计4位加法器。

2、使用4位加法器拼接为16位加法器。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

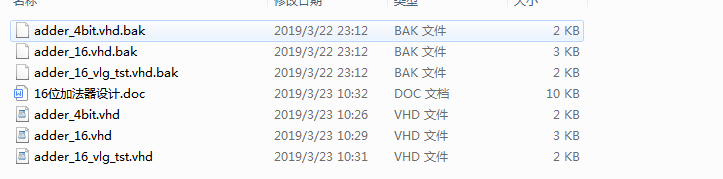

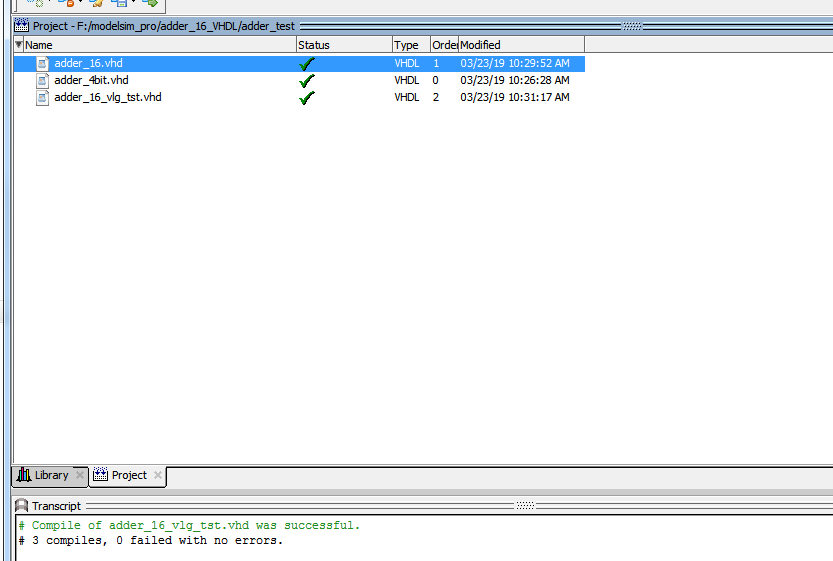

1.程序文件

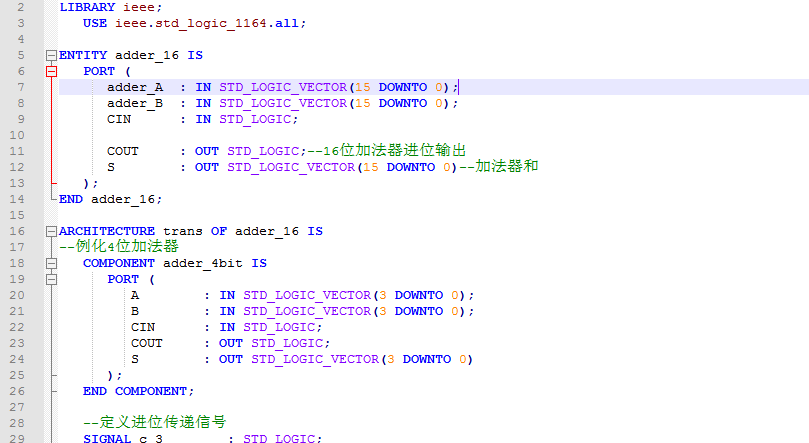

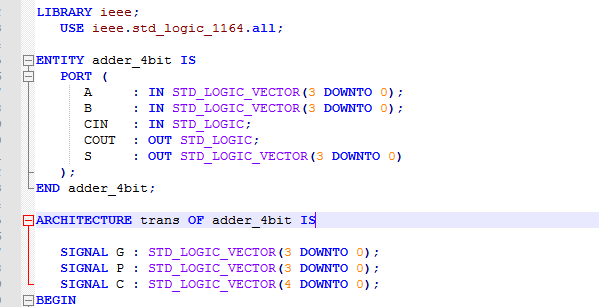

程序文件

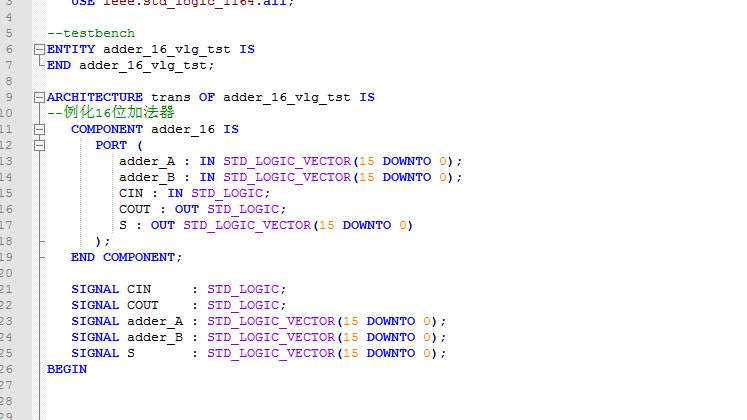

2.Testbench

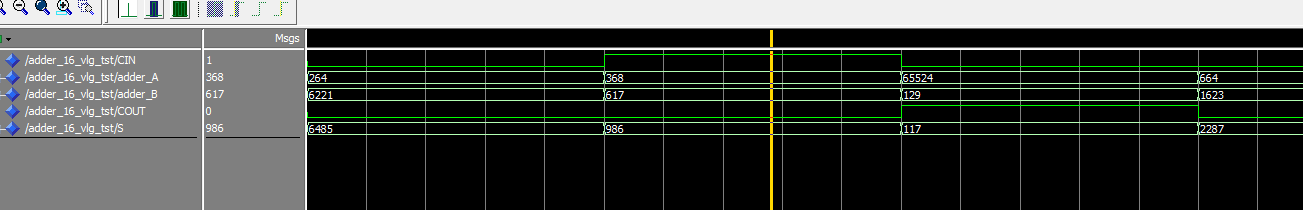

3.仿真图

部分代码展示:

LIBRARY?ieee;
???USE?ieee.std_logic_1164.all;
ENTITY?adder_4bit?IS
???PORT?(
??????A?????:?IN?STD_LOGIC_VECTOR(3?DOWNTO?0);
??????B?????:?IN?STD_LOGIC_VECTOR(3?DOWNTO?0);
??????CIN???:?IN?STD_LOGIC;
??????COUT??:?OUT?STD_LOGIC;
??????S?????:?OUT?STD_LOGIC_VECTOR(3?DOWNTO?0)
???);
END?adder_4bit;
ARCHITECTURE?trans?OF?adder_4bit?IS
???
???SIGNAL?G?:?STD_LOGIC_VECTOR(3?DOWNTO?0);
???SIGNAL?P?:?STD_LOGIC_VECTOR(3?DOWNTO?0);
???SIGNAL?C?:?STD_LOGIC_VECTOR(4?DOWNTO?0);
BEGIN
???--产生G?P信号
???G(0)?<=?A(0)?AND?B(0);
???P(0)?<=?A(0)?XOR?B(0);
???G(1)?<=?A(1)?AND?B(1);
???P(1)?<=?A(1)?XOR?B(1);
???G(2)?<=?A(2)?AND?B(2);
???P(2)?<=?A(2)?XOR?B(2);
???G(3)?<=?A(3)?AND?B(3);
???P(3)?<=?A(3)?XOR?B(3);
???
???C(0)?<=?CIN;
???
???C(1)?<=?(CIN?AND?P(0))?OR?G(0);
???
???C(2)?<=?(CIN?AND?P(0)?AND?P(1))?OR?(G(0)?AND?P(1))?OR?G(1);
???
???C(3)?<=?(CIN?AND?P(0)?AND?P(1)?AND?P(2))?OR?(G(0)?AND?P(1)?AND?P(2))?OR?(G(1)?AND?P(2))?OR?G(2);
???
???C(4)?<=?(CIN?AND?P(0)?AND?P(1)?AND?P(2)?AND?P(3))?OR?(G(0)?AND?P(1)?AND?P(2)?AND?P(3))?OR?(G(1)?AND?P(2)?AND?P(3))?OR?(G(2)?AND?P(3))?OR?G(3);
???
???COUT?<=?C(4);
???
???--输出和
???S(0)?<=?C(0)?XOR?P(0);
???S(1)?<=?C(1)?XOR?P(1);
???S(2)?<=?C(2)?XOR?P(2);
???S(3)?<=?C(3)?XOR?P(3);
???
END?trans;
